Common rail w dieslu - jak działa i ile kosztuje naprawa?

Gdy diesel zaczyna nierówno pracować, dłużej kręci po nocy albo nagle traci moc, podejrzenie często pada na układ wtryskowy. Technologia common rail diesel poprawiła osiągi, kulturę pracy i spalanie silników wysokoprężnych, ale wymaga odpowiedniej jakości paliwa oraz rozsądnej diagnostyki. Wyjaśniam, jak działa, co naprawdę daje kierowcy, jakie ma słabe punkty i ile może kosztować naprawa.

Jak działa układ common rail w silniku Diesla

Najprościej mówiąc, paliwo ze zbiornika przechodzi przez filtr, trafia do pompy wysokiego ciśnienia, a potem do stalowej szyny zwanej railem. Szyna magazynuje paliwo pod wysokim ciśnieniem i rozdziela je do poszczególnych wtryskiwaczy. Dzięki temu ciśnienie nie musi być wytwarzane osobno dla każdego cylindra dokładnie w chwili wtrysku.

Całym procesem steruje komputer silnika, czyli ECU. Analizuje między innymi położenie wału korbowego, temperaturę silnika, ilość zasysanego powietrza, obciążenie i ciśnienie w szynie. Na tej podstawie ustala, ile paliwa podać, kiedy to zrobić i jak długo otworzyć wtryskiwacz.

Najważniejsze elementy systemu

• Filtr paliwa zatrzymuje wodę i zanieczyszczenia, które mogłyby uszkodzić precyzyjne elementy.

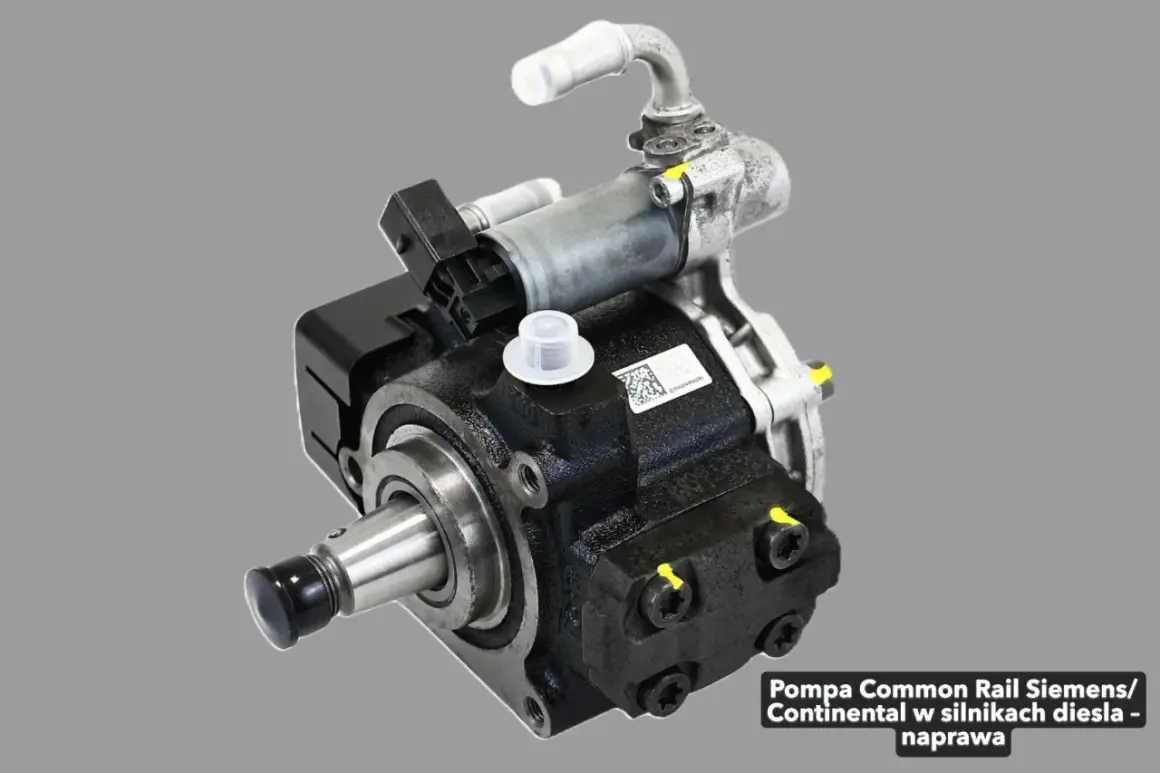

• Pompa wysokiego ciśnienia spręża olej napędowy do wartości wymaganej przez konkretny silnik.
• Szyna common rail działa jak akumulator paliwa i stabilizuje ciśnienie.
• Wtryskiwacze rozpylają paliwo bezpośrednio do komory spalania.
• Czujnik ciśnienia i zawór regulacyjny pozwalają sterownikowi kontrolować rzeczywiste parametry układu.
• Przewody powrotne odprowadzają nadmiar paliwa do zbiornika.

Wtryskiwacze mogą mieć sterowanie elektromagnetyczne albo piezoelektryczne. Te drugie reagują bardzo szybko, ale ich naprawa i dobór części bywają droższe. W praktyce nie zakładałbym, że piezo oznacza automatycznie lepszy silnik. O trwałości decydują także filtracja paliwa, kalibracja i sposób eksploatacji.

Dlaczego wtrysk odbywa się kilka razy

W starszych dieslach paliwo często było podawane w jednym głównym impulsie. Common rail pozwala rozdzielić dawkę na wtrysk pilotujący, główny i dopalający. Wtrysk pilotujący rozpoczyna spalanie łagodniej, główny dostarcza energię, a dodatkowa dawka może pomóc między innymi w podniesieniu temperatury potrzebnej do regeneracji filtra DPF.

To właśnie wielofazowy wtrysk w dużej mierze odpowiada za cichszą pracę współczesnych diesli. Nie oznacza jednak, że każdy silnik wykorzystuje identyczną liczbę impulsów. Strategia zależy od konstrukcji, obciążenia, temperatury i wymagań dotyczących emisji.

Co kierowca zyskuje dzięki tej technologii

Największą korzyścią jest możliwość bardzo dokładnego sterowania spalaniem. Wysokie ciśnienie rozbija paliwo na drobne krople, a elektronika dobiera dawkę do aktualnych warunków. Efektem może być mniejsze zużycie paliwa, lepsza elastyczność i niższy poziom hałasu.

Silnik z takim wtryskiem może rozwijać wysoki moment obrotowy już przy niskich obrotach. To dobrze sprawdza się w samochodach dostawczych, autach używanych z przyczepą i pojazdach flotowych, gdzie liczy się sprawne ruszanie oraz ograniczenie spalania podczas długiej trasy.

Oddzielenie pompy od wtrysku daje konstruktorom dużą swobodę. Ciśnienie może być dostępne w szynie niezależnie od chwilowej prędkości obrotowej silnika, co ułatwia rozruch, poprawia reakcję na gaz i pozwala ograniczać emisję cząstek stałych.

Trzeba jednak zachować proporcje. Sam układ wtryskowy nie gwarantuje niskiego spalania. Na wynik wpływają również masa samochodu, skrzynia biegów, turbodoładowanie, stan EGR, filtr DPF, geometria turbiny oraz styl jazdy. Jeżeli auto jeździ głównie po kilka kilometrów, przewaga diesla może szybko zniknąć przez problemy z osprzętem emisyjnym.

Typowe objawy awarii i rozsądna diagnostyka

Uszkodzenie wtrysku nie zawsze zaczyna się od spektakularnej awarii. Częściej pojawia się dłuższy rozruch, nierówna praca na biegu jałowym, metaliczne stukanie albo szarpanie przy przyspieszaniu. Niepokój powinno wzbudzić także zwiększone spalanie, zapach paliwa, nadmierne dymienie i olej silnikowy przybywający na bagnecie.

Co może oznaczać konkretny objaw

• Trudny rozruch na ciepło może wskazywać na zbyt duży przelew wtryskiwacza albo spadek ciśnienia w szynie.
• Falowanie obrotów często wiąże się z nierówną dawką paliwa, ale podobnie zachowuje się silnik z problemem EGR lub nieszczelnością dolotu.
• Utrata mocy i tryb awaryjny mogą wynikać z niewłaściwego ciśnienia paliwa, awarii turbiny, czujnika doładowania albo zapchanego DPF.
• Czarny dym zwykle oznacza za dużo paliwa lub za mało powietrza, niekoniecznie uszkodzony wtryskiwacz.
• Opiłki w filtrze paliwa są sygnałem alarmowym, bo mogą oznaczać zużycie pompy wysokiego ciśnienia i skażenie całego układu.

Ja zaczynam diagnostykę od odczytu błędów i parametrów rzeczywistych, ale nigdy nie kończę na samym komputerze. Kod błędu wskazuje obszar problemu, a nie zawsze konkretną część do wymiany. Najlepszy schemat obejmuje kontrolę filtra, pomiar ciśnienia zadanego i rzeczywistego, test przelewowy oraz, w razie potrzeby, badanie wtryskiwaczy na stole probierczym.

Korekty dawek widoczne w programie diagnostycznym są pomocną wskazówką, lecz nie mają jednej uniwersalnej wartości granicznej dla wszystkich silników. Inne parametry spotkamy w małym dieslu osobowym, inne w dostawczaku i jeszcze inne w jednostce ciężarowej. Nie wymieniałbym wtryskiwacza wyłącznie na podstawie jednej liczby z aplikacji.

Przy pracy z układem wysokiego ciśnienia trzeba zachować szczególną ostrożność. Nie wolno luzować przewodów przy pracującym silniku ani sprawdzać strumienia paliwa dłonią. Ciśnienie rzędu tysięcy barów może spowodować poważne obrażenia.

Jak dbać o common rail i ograniczyć ryzyko kosztownej naprawy

Pierwsza zasada jest prosta: tankuję na pewnych stacjach i nie przeciągam wymiany filtra paliwa. Interwał zawsze powinien wynikać z instrukcji danego auta, ale przy intensywnej eksploatacji lub niepewnej jakości paliwa rozsądne bywa skrócenie go do około 15-20 tysięcy kilometrów. W wielu samochodach fabryczny przedział wynosi około 20-30 tysięcy kilometrów.

Nie lekceważyłbym także wody w filtrze ani problemów z odpowietrzaniem po jego wymianie. Nawet niewielka ilość wilgoci może pogorszyć smarowanie pompy i przyspieszyć korozję precyzyjnych elementów. Dobrze wykonany serwis powinien obejmować kontrolę szczelności przewodów oraz prawidłowe zalanie i odpowietrzenie układu.

Najważniejsze nawyki eksploatacyjne

• Nie jeździć stale na niemal pustym zbiorniku, szczególnie zimą.
• Wymieniać filtr paliwa zgodnie z warunkami użytkowania, a nie wyłącznie według maksymalnego interwału.
• Po zatankowaniu niewłaściwego paliwa nie uruchamiać silnika, tylko opróżnić układ.
• Po regeneracji lub wymianie wtryskiwacza wykonać wymagane kodowanie i adaptację.
• Nie ignorować kontrolki silnika, trudnego rozruchu ani dymienia.
• W dieslu z DPF regularnie wykonywać dłuższe przejazdy, jeśli producent przewidział aktywną regenerację filtra.

Wtryskiwacz po regeneracji nie zawsze jest elementem „plug and play”. W zależności od systemu trzeba wprowadzić do sterownika jego indywidualny kod korekcyjny. Brak tej czynności może powodować nierówną pracę, gorsze spalanie lub problemy z emisją, mimo że sam element został prawidłowo naprawiony.

Przeczytaj również: 1.6 BlueHDi - najczęstsze awarie i koszty napraw

Ile kosztuje diagnostyka i naprawa

Poniższe kwoty traktuję jako orientacyjne widełki spotykane w niezależnych serwisach w Polsce. Cena zależy od marki, dostępu do części, rodzaju wtryskiwacza i tego, czy podane wartości obejmują podatek, demontaż oraz montaż.

Najdroższy scenariusz pojawia się wtedy, gdy zużyta pompa rozprowadzi opiłki po szynie, przewodach i wtryskiwaczach. W takiej sytuacji sama wymiana pompy nie rozwiąże problemu. Potrzebne może być czyszczenie zbiornika, płukanie przewodów, wymiana filtra, kontrola szyny i badanie wszystkich wtryskiwaczy.

Common rail a pompowtryskiwacze i starsze diesle

Wybór między rozwiązaniami dotyczy najczęściej samochodu używanego. Pompowtryskiwacze potrafią być trwałe i zapewniają wysokie ciśnienie, ale są mocno związane z konstrukcją głowicy oraz napędem mechanicznym. Wtrysk common rail daje większą swobodę sterowania, zwykle pracuje ciszej i lepiej współpracuje z nowoczesnym oczyszczaniem spalin.

Starszy diesel z mechaniczną pompą bywa prostszy w naprawie i bardziej tolerancyjny wobec przeciętnej jakości paliwa. Z drugiej strony ma gorszą kulturę pracy, wyższe emisje i mniejszą elastyczność. Nie kierowałbym się jednak samą opinią, że „stary diesel jest niezniszczalny”. Wiek samochodu oznacza zużycie przewodów, pompy, uszczelnień i osprzętu, nawet jeśli sama konstrukcja jest nieskomplikowana.

W praktyce nie skreślałbym auta tylko dlatego, że ma nowoczesny układ. Sprawny diesel z udokumentowanym serwisem może być lepszym zakupem niż prostsza konstrukcja po nieznanej historii. Przed zakupem sprawdziłbym przede wszystkim rozruch na zimno, korekty wtryskiwaczy, ciśnienie na szynie, stan oleju oraz obecność opiłków w filtrze paliwa.

Jak ocenić, czy taki diesel pasuje do twojej jazdy

Silnik z układem common rail ma sens przede wszystkim wtedy, gdy samochód regularnie pokonuje dłuższe odcinki i pracuje pod obciążeniem. Trasa, autostrada, przewóz ładunków i roczny przebieg rzędu 15-20 tysięcy kilometrów lub więcej pozwalają lepiej wykorzystać jego zalety.

Jeżeli auto ma służyć głównie do dojazdu po 3-5 kilometrów, częstych zimnych rozruchów i jazdy w korkach, ryzyko problemów z DPF, EGR oraz niedogrzanym silnikiem rośnie. W takim zastosowaniu prostsza benzyna albo hybryda może okazać się tańsza w całym okresie użytkowania, nawet jeśli diesel na papierze spala mniej.

Moja praktyczna rada jest krótka: kupuj stan konkretnego egzemplarza, nie samą nazwę technologii. Common rail potrafi zapewnić świetną trwałość i niskie spalanie, ale tylko wtedy, gdy ma czyste paliwo, właściwy filtr i diagnozę wykonaną na podstawie pomiarów, a nie przypadkowej wymiany części.
