Najważniejsze fakty o hallotronie w silniku
- Jego zadanie polega na odczycie położenia i prędkości obrotowej wału lub wałka rozrządu.
- Typowe objawy awarii to trudny rozruch, gaśnięcie, nierówna praca i kontrolka silnika.
- Sam kod błędu nie potwierdza uszkodzenia sensora. Trzeba sprawdzić również przewody, złącze i koło sygnałowe.
- Najpewniejszy test wykonuje się oscyloskopem, obserwując cyfrowy sygnał prostokątny podczas obracania silnika.
- Koszt części najczęściej mieści się w przedziale od około 50 do 400 zł, ale robocizna zależy głównie od dostępu.
Jak działa czujnik Halla w silniku
Hallotron wykorzystuje zjawisko fizyczne, w którym pole magnetyczne zmienia napięcie w półprzewodniku. W samochodzie magnes i układ elektroniczny współpracują z elementem wirującym, na przykład z kołem zębatym, tarczą impulsową albo specjalnym znacznikiem na wałku.
Gdy ząb lub wycięcie przechodzi obok sensora, układ odczytuje zmianę pola i wysyła do sterownika impuls elektryczny. Sterownik silnika przelicza te impulsy na położenie oraz prędkość obrotową. Dzięki temu wie, kiedy podać paliwo, wyzwolić zapłon i jak zsynchronizować pracę zaworów.

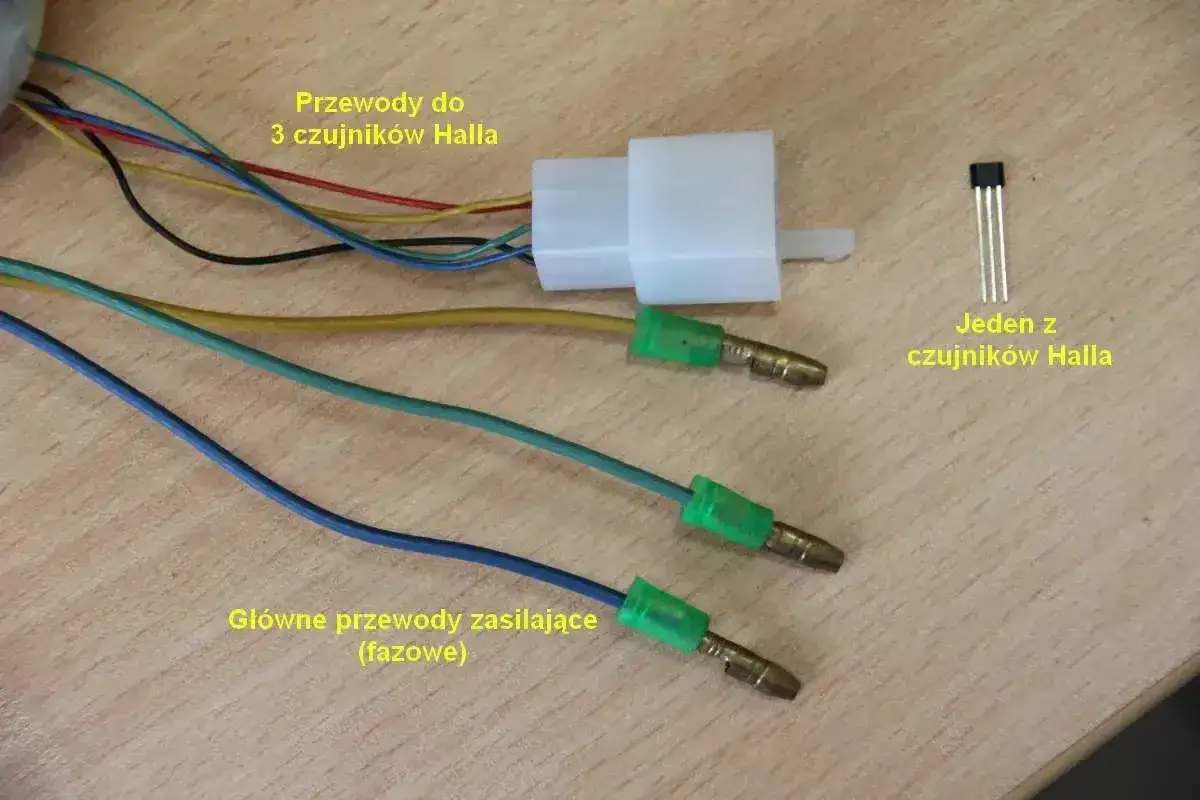

W wielu samochodach element ma trzy przewody. Jeden służy do zasilania, drugi do masy, a trzeci przekazuje sygnał. Nie jest to jednak uniwersalna reguła, dlatego przed pomiarem trzeba sprawdzić schemat konkretnego auta. Zasilanie może wynosić około 5 V albo 12 V, zależnie od konstrukcji i instalacji.
Hallotron a czujnik indukcyjny
Te dwa rozwiązania często są mylone, ponieważ mogą pełnić taką samą funkcję. Czujnik indukcyjny zwykle nie potrzebuje osobnego zasilania i generuje napięcie przemienne zależne od prędkości obrotowej. Wersja Halla wymaga zasilania, ale daje wyraźny sygnał cyfrowy także przy bardzo wolnym obracaniu wału.Ma to znaczenie podczas rozruchu. Precyzyjny sygnał już przy niskich obrotach ułatwia sterownikowi rozpoznanie pozycji wału, choć sama obecność zasilania nie oznacza jeszcze, że sensor działa prawidłowo.
Gdzie znajduje się ten element i za co odpowiada
Czujnik położenia wału korbowego
Najważniejszym miejscem zastosowania jest okolica wału korbowego. Sensor odczytuje obrót tarczy lub koła impulsowego i informuje sterownik, z jaką prędkością pracuje silnik oraz w którym położeniu znajdują się tłoki.
Brak tego sygnału może całkowicie zablokować rozruch. Sterownik nie wie wtedy, kiedy wysterować wtryskiwacze ani układ zapłonowy. W praktyce właśnie dlatego uszkodzenie często kończy się sytuacją, w której rozrusznik normalnie kręci, lecz silnik nie podejmuje pracy.
Czujnik położenia wałka rozrządu
Sensor wałka rozrządu pomaga rozpoznać, który cylinder znajduje się w fazie pracy. W połączeniu z informacją z wału korbowego pozwala na sekwencyjny wtrysk paliwa, dokładne sterowanie zapłonem i kontrolę zmiennych faz rozrządu.
Awaria nie zawsze unieruchamia samochód. W niektórych konstrukcjach sterownik przechodzi na wartości zastępcze i silnik nadal pracuje, ale trudniej go uruchomić, spada jego osiągi, a zużycie paliwa może wzrosnąć. Takie działanie awaryjne bywa mylące, bo kierowca widzi tylko słabszą reakcję na gaz.
Inne zastosowania w samochodzie
Podobne sensory spotyka się również w układach ABS, przy pomiarze prędkości kół, w elektronicznych przepustnicach, pedałach przyspieszenia i niektórych napędach pomocniczych. W tym artykule najważniejsze są jednak elementy związane z silnikiem, bo ich usterka bezpośrednio wpływa na rozruch i pracę jednostki.
Dokładne miejsce montażu zależy od modelu. Sensor wału może znajdować się przy kole zamachowym, kole pasowym albo obudowie skrzyni biegów, a element wałka rozrządu zwykle jest umieszczony w głowicy lub jej pobliżu. Nie warto szukać go wyłącznie po wyglądzie, ponieważ podobne obudowy mogą mieć zupełnie inne funkcje.
Objawy awarii i przyczyny problemów
Najbardziej charakterystyczny objaw to trudny rozruch albo całkowity brak możliwości uruchomienia silnika. Czasem samochód odpala na zimno, lecz gaśnie po rozgrzaniu. Innym razem usterka pojawia się tylko przy określonych obrotach, ponieważ uszkodzona elektronika traci stabilność pod wpływem temperatury i drgań.
- problemy z uruchomieniem silnika, szczególnie po rozgrzaniu,
- nagłe gaśnięcie podczas jazdy lub na biegu jałowym,
- nierówna praca i falowanie obrotów,
- spadek mocy oraz opóźniona reakcja na pedał gazu,
- zwiększone zużycie paliwa,
- kontrolka silnika i zapisany kod usterki,
- przejście sterownika w tryb awaryjny.
Co psuje się najczęściej
Sam układ elektroniczny jest dość trwały, lecz pracuje w trudnym środowisku. Wysoka temperatura, olej, wilgoć, wibracje i metalowy pył mogą pogorszyć jego działanie. Często problemem okazuje się także pęknięty przewód, zaśniedziałe złącze albo luźny uchwyt zmieniający odległość od koła sygnałowego.
Nie wolno pomijać mechanicznej części układu. Uszkodzone koło impulsowe, przesunięty znacznik lub niewłaściwy luz między sensorem a tarczą może dawać takie same błędy jak wadliwy element elektroniczny. Zdarza się, że ktoś wymienia sensor, a prawdziwą przyczyną pozostaje problem z instalacją albo rozrządem.
Jak sprawdzić sensor bez zgadywania
Najpierw odczyt błędów i danych bieżących
Diagnostykę zaczynam od podłączenia testera i odczytania pamięci usterek. Kody dotyczące położenia wału lub wałka, takie jak P0335 czy P0340, są cenną wskazówką, lecz nie potwierdzają automatycznie uszkodzenia sensora.
Dużo mówi podgląd parametrów podczas kręcenia rozrusznikiem. Jeżeli sterownik stale pokazuje zero obrotów, trzeba sprawdzić układ odpowiedzialny za sygnał prędkości obrotowej. Nadal może to oznaczać uszkodzony przewód, brak zasilania, problem z kołem sygnałowym albo błąd synchronizacji.
Kontrola zasilania i przewodów
Po wyłączeniu zapłonu warto obejrzeć wtyczkę, przewody i miejsce prowadzenia wiązki. Szukam śladów oleju, przetarć, zielonego nalotu na stykach oraz punktów, w których przewód mógł zostać przygnieciony.
Multimetrem można sprawdzić obecność napięcia zasilającego i jakość masy, ale tylko zgodnie ze schematem producenta. Nie mierzę rezystancji przypadkowo na podłączonym sensorze Halla, ponieważ niektóre układy można w ten sposób uszkodzić. Pomiar ciągłości przewodów wykonuje się przy odłączonym sterowniku i sensorze.
Przeczytaj również: Olej w turbosprężarce - kiedy oznacza awarię?
Oscyloskop pokazuje najwięcej
Najpewniejszym testem jest obserwacja sygnału podczas rozruchu. Sprawny układ cyfrowy powinien generować regularny przebieg prostokątny, a częstotliwość impulsów powinna rosnąć wraz z prędkością obrotową.
Brak impulsów, zakłócenia, nieregularny kształt albo zanik sygnału po rozgrzaniu znacznie zawężają diagnozę. Właśnie dlatego oscyloskop jest lepszy od prostego testu napięcia. Multimetr może pokazać średnią wartość, ale nie zawsze ujawni krótkie zaniki i błędną synchronizację.
W warunkach garażowych można wykonać podstawową kontrolę zasilania i przewodów, lecz przy trudnym dostępie albo sporadycznej awarii rozsądniej zlecić pomiar warsztatowi. Wymiana części na próbę bywa droższa niż kilkanaście minut prawidłowej diagnostyki.
Wymiana, dobór części i realne koszty
Uszkodzonego hallotronu zazwyczaj się nie naprawia. Wymienia się cały element, a naprawie może podlegać jedynie przewód, złącze lub mocowanie, jeśli to one były przyczyną problemu.
W polskich sklepach zamiennik do popularnego modelu może kosztować około 50-250 zł. Części markowe i oryginalne często mieszczą się w przedziale od 150 do 400 zł, choć w mniej typowych samochodach cena może być wyższa. Do tego dochodzi robocizna, zwykle około 100-300 zł przy dobrym dostępie i więcej, gdy trzeba demontować osłony, nadkole lub inne elementy.
| Zakres prac | Orientacyjny koszt | Od czego zależy |
|---|---|---|
| Podstawowa diagnostyka | 50-150 zł | Zakres odczytu i pomiarów |
| Zamiennik sensora | 50-250 zł | Marka, model i miejsce montażu |
| Część markowa lub oryginalna | 150-400 zł | Producent i dostępność |
| Wymiana | 100-300 zł lub więcej | Dostęp do elementu i konieczny demontaż |
Przy wyborze części nie kieruję się wyłącznie najniższą ceną. Trzeba porównać numer OE, rodzaj wtyczki, długość przewodu, sposób mocowania i przeznaczenie dla konkretnego silnika. Tani element o złym kształcie może zostać zamontowany, ale generować słaby lub przesunięty sygnał.
Po wymianie dobrze jest skasować błędy, uruchomić silnik na zimno i po rozgrzaniu oraz sprawdzić dane bieżące. Jeżeli problem wraca, trzeba ponownie ocenić wiązkę, koło impulsowe i synchronizację rozrządu, zamiast kupować kolejny sensor.
Co zrobić, żeby nie wymienić sprawnej części
Najrozsądniejsza kolejność jest prosta. Najpierw odczyt błędów i parametrów, potem oględziny złącza, kontrola zasilania oraz przewodów, a dopiero na końcu decyzja o wymianie. Taki schemat ogranicza koszty i chroni przed popularną diagnozą typu „wymieńmy, może pomoże”.
Jeżeli silnik gaśnie w czasie jazdy, nie odkładałbym sprawy na później. Usterka może pojawić się ponownie w najmniej wygodnym momencie, a brak sygnału położenia wału może całkowicie unieruchomić samochód. Największą wartość ma nie sama część, lecz pewność, że sterownik dostaje prawidłowy sygnał.
W praktyce hallotron jest mały, ale jego wpływ na pracę jednostki napędowej jest ogromny. Dobra diagnostyka rozróżnia uszkodzony element od problemu z przewodem, zasilaniem lub mechaniką rozrządu, dlatego właśnie od pomiarów powinno zaczynać się każdą naprawę.
