Gdy silnik traci moc, nierówno pracuje albo zaczyna więcej palić, przyczyny często trzeba szukać w układzie dolotowym. Czujnik ciśnienia bezwzględnego, znany jako MAP, przekazuje sterownikowi informacje potrzebne do obliczenia dawki paliwa, kąta zapłonu i obciążenia jednostki. Wyjaśniam, jak działa, gdzie go znaleźć, jakie daje objawy awarii oraz jak sprawdzić go bez wymiany na chybił trafił.
MAP decyduje o tym, jak sterownik interpretuje obciążenie silnika
- MAP mierzy ciśnienie absolutne w kolektorze dolotowym, a nie sam przepływ powietrza.
- Objawy usterki to między innymi spadek mocy, szarpanie, nierówne obroty i większe spalanie.
- Kody P0105-P0109 wskazują na problem w obwodzie lub sygnale czujnika, ale nie zawsze oznaczają jego uszkodzenie.
- Pomiar po zapłonie powinien być zbliżony do ciśnienia atmosferycznego, jeśli silnik nie pracuje.
- Wymiana części zwykle kosztuje od około 150 do 600 zł, a robocizna najczęściej 100-300 zł.
Co naprawdę mierzy MAP i dlaczego jest ważny
Skrót MAP pochodzi od angielskiego Manifold Absolute Pressure, czyli bezwzględnego ciśnienia w kolektorze dolotowym. Element mierzy ciśnienie panujące za przepustnicą i zamienia je na sygnał elektryczny, który trafia do sterownika silnika. W zależności od konstrukcji sygnałem może być napięcie, częstotliwość albo gotowa informacja cyfrowa.
Określenie „bezwzględne” ma praktyczne znaczenie. Pomiar odnosi się do próżni, a nie do aktualnego ciśnienia atmosferycznego. Dlatego przy wyłączonym silniku odczyt często wynosi około 95-103 kPa na nizinach, choć pogoda, wysokość nad poziomem morza i konkretny samochód mogą tę wartość zmienić.Podczas pracy na biegu jałowym benzynowy silnik wolnossący zwykle wytwarza w kolektorze podciśnienie, więc MAP może pokazywać około 25-45 kPa. Przy pełnym obciążeniu wartość rośnie w stronę ciśnienia atmosferycznego, a w silniku turbodoładowanym może przekroczyć 100 kPa. Nie należy jednak porównywać tych liczb z przypadkową tabelą z internetu bez uwzględnienia konstrukcji jednostki.
MAP a przepływomierz MAF
MAP nie jest tym samym co przepływomierz. Czujnik MAF mierzy masę powietrza przepływającego przez dolot, natomiast MAP ocenia ciśnienie w kolektorze i na tej podstawie pomaga sterownikowi wyliczyć obciążenie silnika. W wielu autach pracują oba elementy, ale niektóre układy wykorzystują głównie jeden z nich.
| Element | Co mierzy | Typowe zastosowanie |
|---|---|---|
| MAP | Ciśnienie w kolektorze dolotowym | Obliczanie obciążenia, dawki paliwa i kontroli doładowania |
| MAF | Masę powietrza przepływającego przez dolot | Bezpośrednie określanie ilości powietrza trafiającego do silnika |
To rozróżnienie pomaga w diagnostyce. Gdy samochód słabnie, nie ma sensu automatycznie wymieniać przepływomierza tylko dlatego, że objaw dotyczy powietrza. Błędny sygnał MAP, nieszczelny przewód albo zabrudzony kolektor mogą dawać bardzo podobne zachowanie.

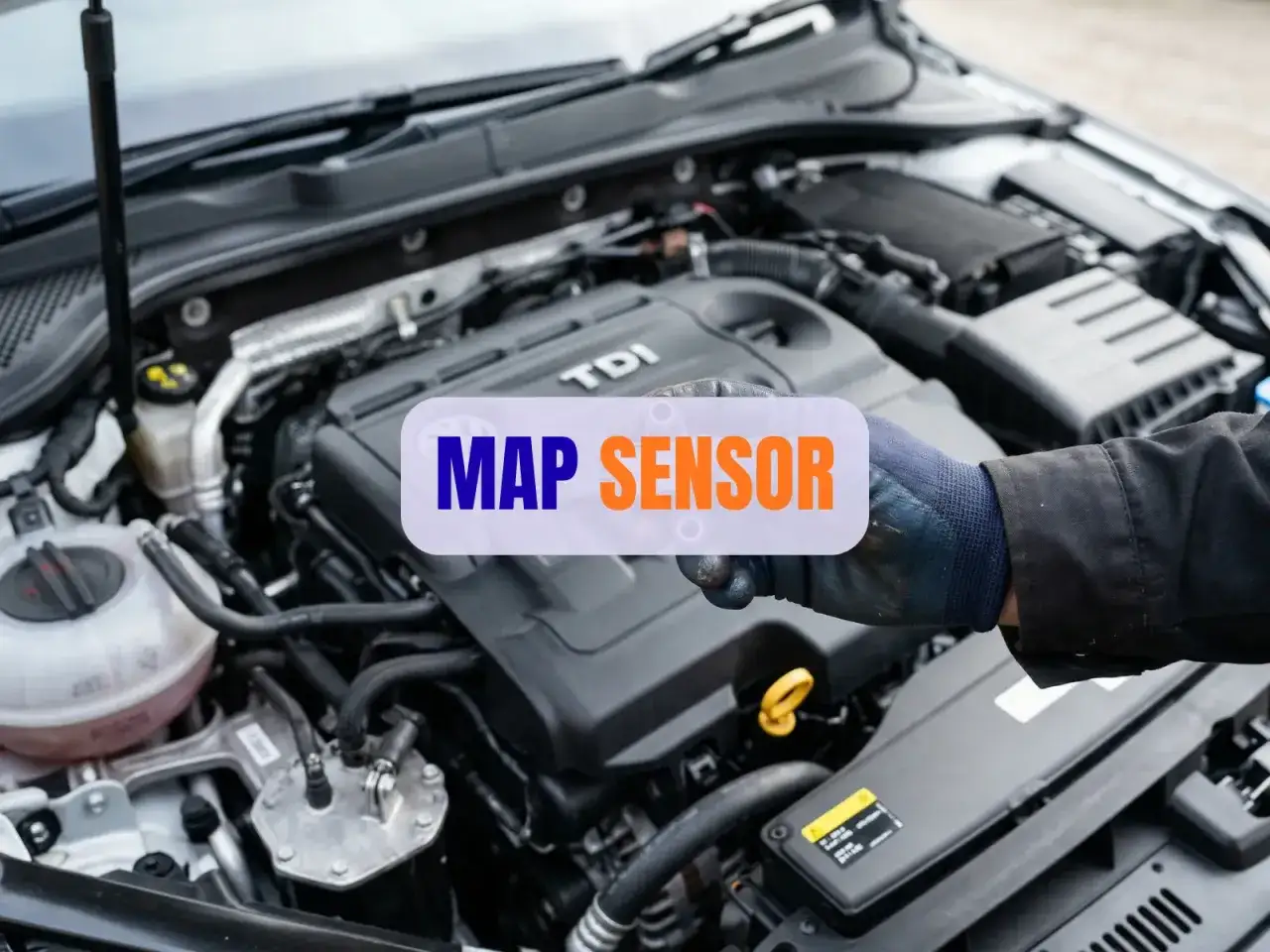

Gdzie znajduje się ten element i jakie ma odmiany
W większości samochodów czujnik znajduje się bezpośrednio na kolektorze dolotowym albo w jego pobliżu. Zwykle ma niewielką plastikową obudowę, wtyczkę elektryczną i otwór pomiarowy skierowany do wnętrza kolektora. W starszych konstrukcjach spotyka się także wersje połączone z kolektorem cienkim przewodem podciśnieniowym.
Silnik wolnossący
W jednostce bez turbiny MAP służy głównie do oceny obciążenia. Przy zamkniętej przepustnicy podciśnienie jest duże, a przy mocnym wciśnięciu gazu ciśnienie w kolektorze rośnie. Sterownik zestawia te dane między innymi z obrotami, temperaturą płynu i położeniem przepustnicy.
Przeczytaj również: Turbina bierze olej? Sprawdź, co naprawdę oznaczają objawy
Silnik turbodoładowany
W aucie z turbosprężarką czujnik musi często obsługiwać szerszy zakres. Odczytuje zarówno podciśnienie, jak i ciśnienie doładowania po stronie dolotu. W niektórych modelach występuje osobny czujnik ciśnienia doładowania, a w innych jeden element pełni obie funkcje.
Trzeba też uważać na nazewnictwo. Mechanicy i katalogi części używają określeń MAP, czujnik ciśnienia doładowania, czujnik ciśnienia kolektora lub czujnik ciśnienia absolutnego. Nie zawsze oznaczają one identyczny zakres pomiarowy. Przy zakupie liczy się numer OE, zakres w kPa lub barach oraz liczba pinów, a nie sama nazwa z aukcji.
Objawy awarii nie zawsze oznaczają uszkodzony czujnik
Uszkodzony MAP może przekazywać wartość zawyżoną, zaniżoną albo całkowicie nieruchomą. Sterownik próbuje wtedy pracować na wartościach zastępczych, dlatego samochód często nadal odpala, ale jego reakcje stają się wyraźnie gorsze.
- spadek mocy, szczególnie przy przyspieszaniu lub pod obciążeniem,
- szarpanie i nierówna reakcja na pedał gazu,
- niestabilne obroty biegu jałowego,
- trudniejszy rozruch, zwłaszcza po rozgrzaniu,
- zwiększone zużycie paliwa,
- czarny dym w silniku Diesla albo zapach niedopalonego paliwa w benzynowym,
- zapalenie kontrolki silnika i wejście w tryb awaryjny.
Lista przyczyn jest jednak dłuższa niż sama awaria elektroniki. Na wynik wpływa nieszczelność dolotu, pęknięty przewód podciśnienia, olej w układzie, zabrudzony otwór pomiarowy, słaba masa albo skorodowane styki. W silnikach Diesla problem może powodować również nagar w pobliżu EGR i kolektora.
Najczęstszy błąd polega na skasowaniu kodu i natychmiastowym zamówieniu nowej części. Jeżeli przewód dolotowy jest pęknięty, nowy sensor nie przywróci prawidłowego ciśnienia. Dlatego objaw trzeba połączyć z odczytem parametrów i kontrolą instalacji.
Jak sprawdzić MAP bez wymiany na ślepo
Najlepsza diagnostyka łączy oględziny, tester OBD i pomiar elektryczny. Sam multimetr może wykazać brak zasilania, ale nie zawsze pokaże, czy czujnik poprawnie reaguje na szybko zmieniające się ciśnienie.
- Odczytaj kody usterek. Kody P0105-P0109 dotyczą obwodu i sygnału MAP. Traktuj je jako wskazówkę, nie ostateczny wyrok.
- Sprawdź odczyt przy włączonym zapłonie. Gdy silnik nie pracuje, wartość powinna być zbliżona do lokalnego ciśnienia atmosferycznego.
- Uruchom silnik i obserwuj zmianę parametru. Na biegu jałowym w silniku benzynowym ciśnienie zwykle spada, a po gwałtownym otwarciu przepustnicy powinno szybko wzrosnąć.
- Obejrzyj wtyczkę i przewody. Luźny pin, olej lub zielony nalot potrafią naśladować awarię sensora.
- Skontroluj dolot. Szczególnie sprawdź przewody podciśnienia, uszczelnienie czujnika, przewody intercoolera i połączenia przy przepustnicy.
- Porównaj ciśnienie zadane z rzeczywistym. W silniku turbo duża różnica pod obciążeniem może wskazywać na problem z czujnikiem, sterowaniem turbosprężarki albo samą szczelnością układu.
Wartość napięcia wyjściowego często mieści się w zakresie około 0,5-4,5 V, ale nie jest to uniwersalna reguła. Niektóre czujniki mają inne charakterystyki, a część wykorzystuje sygnał cyfrowy. Dokładne napięcia trzeba sprawdzić w dokumentacji konkretnego silnika.
Jeżeli odczyt skacze, zatrzymuje się na jednej wartości albo nie reaguje na zmianę obciążenia, pomocny będzie oscyloskop. Prawidłowy przebieg powinien zmieniać się płynnie. Nagłe przerwy i zakłócenia sugerują problem z czujnikiem, przewodem lub zasilaniem.
Wymiana, czyszczenie i realny koszt naprawy
Wymiana zwykle jest prosta. Po wyłączeniu zapłonu odpina się wtyczkę, odkręca jedną lub kilka śrub, wyjmuje element i montuje nowy z właściwą uszczelką. Przed demontażem dobrze zrobić zdjęcie ułożenia przewodów, ponieważ pomylenie podobnych wtyczek w ciasnej komorze silnika zdarza się częściej, niż można przypuszczać.
Czyszczenie ma sens tylko wtedy, gdy problemem jest zabrudzenie otworu pomiarowego. Używałbym wyłącznie środka przeznaczonego do elektroniki albo czujników i nie dotykał delikatnej membrany patyczkiem. Agresywny rozpuszczalnik, sprężone powietrze z bliska lub mechaniczne skrobanie mogą zniszczyć sprawny element.
| Pozycja | Orientacyjny koszt w Polsce | Od czego zależy |
|---|---|---|
| Tańszy zamiennik | 50-150 zł | Marka, zakres pomiarowy i dostępność |
| Część markowa lub oryginalna | 150-600 zł | Producent, model samochodu i dodatkowy pomiar temperatury |
| Robocizna | 100-300 zł | Dostęp do czujnika i stawka warsztatu |
W popularnym aucie z łatwym dostępem cała naprawa często zamyka się w 250-500 zł. Droższe części, trudny demontaż albo konieczność dodatkowej diagnostyki mogą podnieść rachunek do około 900 zł. Nie kupowałbym jednak najtańszego zamiennika bez sprawdzenia parametrów, bo niestabilny sygnał potrafi wygenerować więcej problemów niż stary sensor.
Po wymianie warto skasować błędy, wykonać jazdę próbną i ponownie sprawdzić parametry rzeczywiste. W niektórych samochodach sterownik potrzebuje także procedury adaptacyjnej, choć nie jest ona wymagana w każdym modelu.
Najpierw ciśnienie, potem decyzja o części
MAP jest mały, ale jego sygnał wpływa na dużą część pracy silnika. Najbardziej rozsądna kolejność to odczyt parametrów, kontrola dolotu, sprawdzenie zasilania i dopiero później wymiana. Taka diagnoza pozwala odróżnić uszkodzony czujnik od nieszczelnego przewodu, zabrudzenia lub problemu z instalacją.
Jeżeli samochód ma spadek mocy i kontrolkę silnika, nie ignorowałbym problemu, ale też nie traktował samego kodu P0105 jako dowodu winy sensora. Prawidłowo wykonany pomiar zwykle szybko pokazuje, czy sterownik otrzymuje wiarygodną informację o ciśnieniu w kolektorze.
