Kolektor dolotowy i wydechowy - objawy, naprawa i koszty

Gdy silnik zaczyna nierówno pracować, traci moc albo spod maski dochodzi syk i metaliczne cykanie, przyczyną może być nieszczelny lub zabrudzony kolektor. W tym artykule wyjaśniam, jak działa kolektor w samochodzie, czym różni się wersja dolotowa od wydechowej, jakie objawy daje awaria oraz kiedy lepiej czyścić, naprawiać lub wymienić część.

Co robi kolektor i jakie są jego rodzaje

W silniku spalinowym kolektor jest rozbudowanym kanałem, który porządkuje przepływ gazów. W zależności od miejsca montażu może dostarczać powietrze do cylindrów albo odbierać z nich spaliny. To niepozorna część, ale jej kształt, szczelność i drożność mają bezpośredni wpływ na moc, spalanie oraz kulturę pracy jednostki.

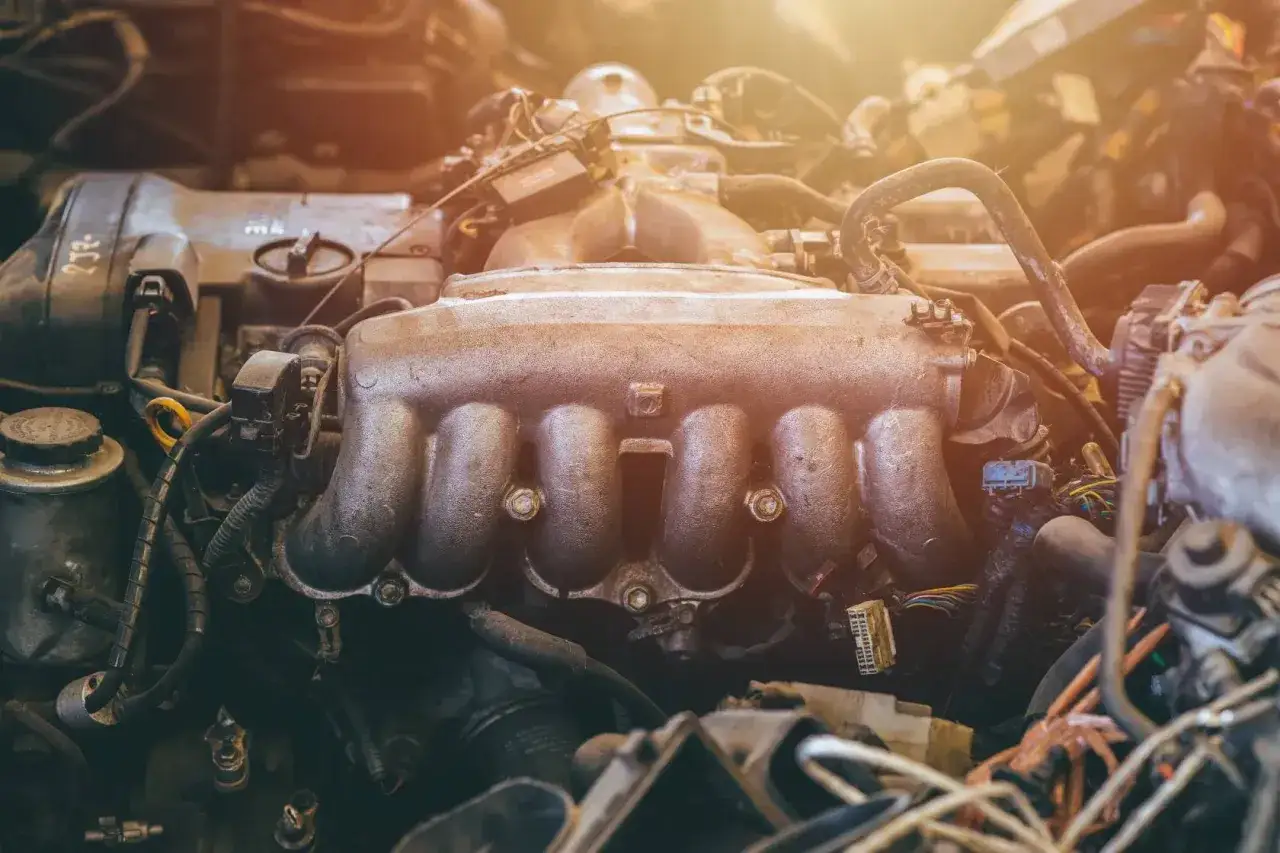

Kolektor dolotowy, czyli ssący

W środku mogą znajdować się klapy wirowe, które zmieniają kierunek przepływu i pomagają przygotować mieszankę, szczególnie przy niskim obciążeniu. W niektórych konstrukcjach stosuje się też zmienną długość kanałów. Długi kanał sprzyja uzyskaniu momentu obrotowego przy niższych obrotach, a krótki pomaga silnikowi oddychać przy wyższych.

Kolektor wydechowy, czyli wylotowy

Kolektor wydechowy zbiera spaliny z poszczególnych cylindrów i łączy je w jeden strumień. W samochodzie z turbodoładowaniem kieruje je do turbiny, a w pozostałych układach dalej do katalizatora lub filtra cząstek stałych. Musi wytrzymać bardzo wysoką temperaturę oraz gwałtowne zmiany obciążenia, dlatego najczęściej wykonuje się go z żeliwa lub stali żaroodpornej.

W praktyce spotykam także określenie „kolektor wydechowy zintegrowany z głowicą” albo „zintegrowany z turbosprężarką”. Taka konstrukcja skraca drogę spalin i pomaga szybciej osiągnąć temperaturę pracy, ale ewentualna naprawa bywa droższa, bo wymaga demontażu większej liczby podzespołów.

Inne znaczenia słowa kolektor

W opisach technicznych można trafić również na kolektor paliwowy, zwany listwą paliwową, albo kolektor chłodzenia. W codziennej rozmowie o silniku najczęściej chodzi jednak o kolektor dolotowy lub wydechowy. To rozróżnienie jest ważne, gdy zamawiasz część albo opisujesz mechanikowi objawy.

Jak budowa kolektora wpływa na pracę silnika

Nie każdy kolektor ma taki sam kształt, ponieważ projektant musi pogodzić kilka sprzecznych wymagań. Silnik potrzebuje dobrego napełnienia cylindrów przy niskich obrotach, ale jednocześnie nie może mieć zbyt dużych oporów przepływu przy wysokich obrotach. Dlatego długość, średnica i sposób poprowadzenia kanałów są dobierane do konkretnej jednostki.

Stała i zmienna długość kanałów

W prostszym kolektorze kanały mają stałą długość. Taki układ jest trwały i tani, ale jego parametry są kompromisem. W bardziej zaawansowanych silnikach klapy przełączają drogę przepływu. Przy niskich obrotach powietrze może płynąć dłuższą trasą, co poprawia elastyczność, a przy wyższych obrotach wybierany jest krótszy kanał.

Awaria mechanizmu klap nie zawsze oznacza pęknięcie całego korpusu. Często zużywa się siłownik, cięgno, zawór podciśnienia albo plastikowe mocowanie. Wymiana samego kolektora bez sprawdzenia napędu może więc nie rozwiązać problemu.

Osady w dolocie

W silnikach Diesla do dolotu trafiają spaliny z układu EGR, czyli systemu recyrkulacji spalin. Mieszają się one z mgłą olejową z odmy i tworzą lepką warstwę sadzy. Z czasem zmniejsza się przekrój kanałów, a klapy mogą zacząć się zacinać.

W silnikach benzynowych z wtryskiem bezpośrednim zawory dolotowe nie są regularnie obmywane paliwem. Z tego powodu również mogą gromadzić nagar, chociaż problem dotyczy przede wszystkim zaworów i kanałów głowicy, a nie zawsze samego kolektora. Samo czyszczenie kolektora nie usunie osadu z miejsc, do których nie ma dostępu.

Kolektor sportowy nie zawsze daje więcej mocy

W silnikach modyfikowanych stosuje się kolektory o zmienionej długości i średnicy kanałów. W układzie wydechowym popularne są konstrukcje 4-2-1, które zwykle pomagają uzyskać lepszy moment w średnim zakresie obrotów, oraz 4-1, nastawione częściej na moc przy wysokich obrotach.

Ja traktuję taki zakup jako element całego projektu, a nie magiczny sposób na poprawę osiągów. Bez odpowiedniego dolotu, wydechu i strojenia efekt może być mały, a w samochodzie używanym na co dzień zbyt duża średnica rur może nawet pogorszyć elastyczność. Trzeba też sprawdzić temperaturę pracy, miejsce na osłony cieplne i zgodność z układem oczyszczania spalin.

Objawy uszkodzenia kolektora dolotowego i wydechowego

Objawy często przypominają awarię przepływomierza, sondy lambda, turbosprężarki albo układu zapłonowego. Dlatego nie traktuję pojedynczego symptomu jako pewnego potwierdzenia usterki. Najwięcej mówi połączenie objawów z oględzinami i pomiarem szczelności.

Co sugeruje problem z dolotem

• Falowanie obrotów na biegu jałowym i nierówna praca po uruchomieniu silnika.
• Syczenie słyszalne przy dodawaniu gazu, szczególnie gdy nieszczelność znajduje się za przepustnicą.
• Spadek mocy, szarpanie i opóźniona reakcja na pedał przyspieszenia.
• Zapalenie kontrolki silnika oraz błędy związane ze zbyt ubogą lub zbyt bogatą mieszanką.
• Zwiększone zużycie paliwa albo przerwy w zapłonie.
• Ślady oleju przy łączeniach, jeśli przez nieszczelność ucieka powietrze z układu doładowania.

W niektórych silnikach kolektor dolotowy ma kanały płynu chłodzącego. Wtedy pęknięcie lub uszkodzenie uszczelki może powodować ubywanie płynu, biały dym z wydechu albo przegrzewanie. Taki przypadek wymaga szybkiej diagnozy, bo dalsza jazda może doprowadzić do poważniejszego uszkodzenia silnika.

Co zdradza nieszczelny wydech

• Metaliczne cykanie lub syczenie, szczególnie na zimnym silniku.
• Wyraźnie głośniejsza praca jednostki i zapach spalin pod maską.
• Czarne ślady sadzy przy pęknięciu, uszczelce albo szpilkach.
• Spadek mocy, wolniejsze wstawanie turbiny i nierówna reakcja na gaz.
• Kontrolka silnika związana z odczytami sond lambda lub temperatury spalin.

Zapach spalin w kabinie nie jest objawem, z którym warto czekać do dogodnego terminu. Oprócz dyskomfortu oznacza ryzyko kontaktu z tlenkiem węgla. Gdy wyciek znajduje się blisko grodzi, nagrzewnicy albo przewodów wentylacyjnych, samochód powinien trafić do warsztatu możliwie szybko.

Jak sprawdzić, czy winny jest właśnie kolektor

Najpierw oglądam silnik na zimno. Szukam pęknięć, śladów sadzy, oleju, odkręconych nakrętek i uszkodzonych przewodów podciśnienia. W przypadku dolotu szczególnie ważne są połączenia z przepustnicą, intercoolerem i przewodami odmy.

Odczyt kodów OBD jest pomocny, ale nie stanowi diagnozy. Błąd mieszanki może pojawić się zarówno przez nieszczelny kolektor, jak i pęknięty przewód, niesprawny zawór EGR, niewłaściwe wskazania przepływomierza czy problem z ciśnieniem paliwa.

Przeczytaj również: Mercedes 2.2 CDI nie przekracza 3000 obr./min - co sprawdzić?

Najpewniejsze metody diagnostyczne

1. Test dymem pozwala wykryć nieszczelność układu dolotowego bez przypadkowej wymiany części.
2. Pomiar ciśnienia lub podciśnienia pokazuje, czy układ utrzymuje prawidłowe parametry.
3. Kontrola parametrów bieżących obejmuje między innymi korekty paliwowe, ciśnienie doładowania i pracę sond.
4. Oględziny wydechu ujawniają sadzę, pęknięcia i ślady przedmuchu na kołnierzach.
5. Sprawdzenie klap i siłownika jest konieczne w kolektorach o zmiennej geometrii.

Nie polecam rozpylania łatwopalnych preparatów wokół rozgrzanego silnika jako domowego testu nieszczelności. To metoda ryzykowna i mało precyzyjna. Bezpieczniejszy jest test dymem albo kontrola wykonana przez warsztat.

Czyszczenie, naprawa czy wymiana części

Decyzja zależy od rodzaju uszkodzenia. Jeśli problemem jest nagar, kolektor można zazwyczaj zdemontować i wyczyścić. Gdy korpus jest pęknięty, zdeformowany albo ma zużyte gniazda klap, naprawa może być tylko rozwiązaniem tymczasowym.

Podane kwoty są orientacyjne. W silniku z trudnym dostępem sama robocizna może kosztować więcej niż część, szczególnie gdy zapieczone szpilki urywają się w głowicy. Najtańsza oferta nie zawsze jest najlepsza, jeśli nie obejmuje nowych uszczelek, kontroli powierzchni i prawidłowego dokręcenia.

Przy zakupie zamiennika sprawdzam przede wszystkim numer części, wersję silnika, rodzaj napędu klap oraz obecność króćców i czujników. Kolektor używany może być opłacalny, ale tylko wtedy, gdy nie ma mikropęknięć, luzów i śladów przegrzania. W przypadku plastikowych elementów warto zachować ostrożność, ponieważ ich zużycie nie zawsze widać na pierwszy rzut oka.

Jak ograniczyć ryzyko kolejnej awarii

Po naprawie nie kończę diagnostyki na skasowaniu błędu. Sprawdzam, czy silnik utrzymuje prawidłowe korekty paliwowe, czy klapy pracują w pełnym zakresie i czy po rozgrzaniu nie pojawia się ponownie syk albo zapach spalin.

• Wymieniaj filtr powietrza zgodnie z zaleceniami i nie ignoruj uszkodzeń obudowy filtra.
• Kontroluj przewody dolotowe, odmę, intercooler i przewody podciśnienia.
• W silnikach Diesla nie odkładaj czyszczenia, gdy pojawia się wyraźny spadek mocy i problem z klapami.
• Po demontażu stosuj nowe uszczelki i dokręcaj mocowania zgodnie z momentem producenta.
• Nie zasłaniaj ani nie usuwaj elementów układu emisji spalin bez sprawdzenia skutków dla całego silnika.

Najczęstszy błąd polega na wymianie kolektora bez usunięcia przyczyny. Jeśli do dolotu nadal dostaje się zbyt dużo oleju, EGR podaje nadmierną ilość sadzy albo silnik pracuje na zbyt wysokiej temperaturze, nowa część również szybko się zabrudzi lub uszkodzi.

Co sprawdzić przy najbliższym serwisie silnika

Jeżeli samochód ma nierówne obroty, traci moc albo zaczyna głośniej pracować, nie zakładałbym od razu awarii turbosprężarki czy poważnego uszkodzenia silnika. Najpierw sprawdziłbym szczelność dolotu, stan uszczelek, ślady sadzy i działanie klap. To proste czynności, które często pozwalają uniknąć kosztownej wymiany sprawnych podzespołów.

Dobrze dobrany i szczelny kolektor nie zwiększy sam z siebie mocy, ale pozwoli silnikowi pracować tak, jak zaplanował producent. Właśnie dlatego szybka reakcja na pierwsze objawy, rzetelna diagnostyka i wymiana uszczelek przy każdej ingerencji mają większe znaczenie niż przypadkowy zakup droższej części.
