Odrzutnik oleju to prosty, ale bardzo ważny element układu smarowania. W praktyce odpowiada za to, żeby olej trafiał tam, gdzie ma wrócić do pracy, a nie na uszczelnienie, obudowę albo zewnętrzną stronę wału. Poniżej rozkładam na części pierwsze zasadę działania odrzutnika oleju, pokazuję jego zastosowania, różnice względem simeringu i typowe objawy zużycia, które warto umieć rozpoznać przed kosztowną naprawą.
Najważniejsze rzeczy, które warto wiedzieć o odrzutniku oleju
- Działa dzięki sile odśrodkowej, a nie dzięki pompie ani ciśnieniu oleju.
- Najlepiej pracuje w układzie z dobrą odmą i właściwym poziomem oleju; nadciśnienie w skrzyni korbowej szybko osłabia jego efekt.
- To nie to samo co simering - oba elementy mogą współpracować, ale pełnią inną funkcję.
- Najczęstsze objawy problemu to wyciek, zapocenie, spadek poziomu oleju i zabrudzenie okolicy wału lub turbo.
- Przy montażu liczy się czystość, luz i zgodność z konstrukcją; zbyt mocne dociśnięcie albo zły kierunek pracy potrafią zniszczyć efekt od razu.
Jak działa odrzutnik oleju w praktyce
Najprościej mówiąc, odrzutnik oleju wykorzystuje obrót elementu i siłę odśrodkową. Gdy wał, tarcza albo zespół z łopatkami obraca się z odpowiednią prędkością, krople oleju nie „trzymają się” już powierzchni w tym samym stopniu. Zostają odrzucone na zewnątrz, a konstrukcja odrzutnika prowadzi je do strefy, z której mogą spłynąć z powrotem do miski olejowej, komory lub przestrzeni odprowadzenia.
To ważne rozróżnienie: odrzutnik nie jest dyszą olejową, która podaje olej pod ciśnieniem. On niczego nie wtłacza. Jego zadanie jest inne - odsunąć nadmiar oleju od miejsca, w którym mógłby przeciekać, i wykorzystać geometrię ruchu obrotowego do kontroli przepływu.
W małym silniku z rozbryzgowym smarowaniem
W prostych jednostkach, zwłaszcza w silnikach z rozbryzgowym smarowaniem, odrzutnik bywa połączony z elementem przypominającym koło z łopatkami albo zębatkę pracującą częściowo w oleju. Jak podaje Briggs & Stratton, taki gear-driven dipper lub slinger rozprowadza olej po elementach układu i pomaga utrzymać drożność małych kanałów. W praktyce oznacza to, że olej nie stoi w jednym miejscu, tylko jest rozrzucany po łożyskach, ścianach cylindra i newralgicznych punktach smarowania.
Przeczytaj również: Volvo V40 poziom oleju niedostępny - jak to sprawdzić?

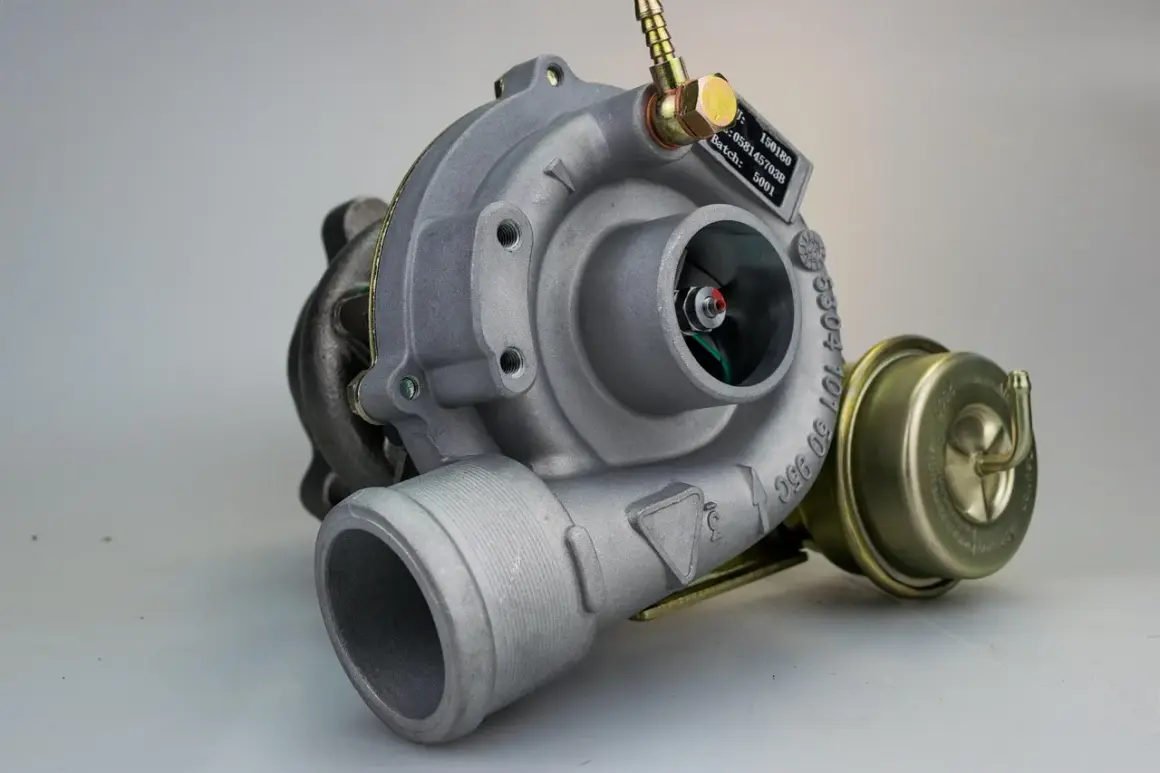

W turbosprężarce
W turbosprężarce zasada jest podobna, ale wymagania są znacznie ostrzejsze. Odrzutnik współpracuje tam z pierścieniami uszczelniającymi i komorami, które mają zatrzymać olej po właściwej stronie łożysk. Ruch obrotowy wirnika odrzuca olej od strefy wyjścia wałka, a następnie olej spływa grawitacyjnie do układu powrotu. To nie jest zwykłe gumowe uszczelnienie, tylko rozwiązanie oparte na geometrii, przepływie i bardzo małych luzach.
W obu przypadkach rdzeń działania jest ten sam: obrót ma pomagać odprowadzić olej z miejsca, w którym nie powinien pozostawać. To prowadzi prosto do pytania, gdzie taki element spotyka się najczęściej i kiedy jego rola jest naprawdę istotna.
Gdzie ten element pracuje najczęściej
Odrzutnik oleju nie jest rozwiązaniem uniwersalnym dla każdego silnika. Najczęściej spotykam go tam, gdzie konstrukcja jest prosta, kompaktowa albo opiera się na bardzo świadomym kierowaniu olejem bez klasycznego, rozbudowanego układu ciśnieniowego. W praktyce chodzi o kilka typowych scenariuszy.
| Zastosowanie | Rola odrzutnika | Co daje w praktyce | Ograniczenie |
|---|---|---|---|
| Małe silniki z rozbryzgowym smarowaniem | Rozrzuca olej po wnętrzu skrzyni korbowej | Prosty, tani i skuteczny sposób smarowania bez pełnej pompy | Słabiej znosi nadmiar oleju i nadciśnienie |
| Starsze silniki z klasycznym wałem | Chroni strefę uszczelnienia przed bezpośrednim zalaniem | Zmniejsza ryzyko wycieku przy prawidłowym montażu | Nie zastępuje precyzyjnego uszczelnienia, jeśli konstrukcja go wymaga |
| Turbosprężarki | Pomaga utrzymać olej po stronie łożysk, a nie w kanałach przepływu powietrza lub spalin | Wspiera pracę pierścieni uszczelniających i odpływ grawitacyjny | Bardzo wrażliwy na zabrudzony spływ oleju i zły montaż |
Wniosek jest prosty: odrzutnik oleju działa najlepiej wtedy, gdy układ jest dobrze zaprojektowany jako całość. Nie lubi prowizorek, nadmiaru oleju ani przypadkowego montażu. Z tego powodu tak ważne jest odróżnienie go od simeringu, bo te dwa elementy często się myli.
Odrzutnik oleju i simering to nie konkurenci
W warsztatowej praktyce najwięcej nieporozumień bierze się z tego, że odrzutnik i simering działają obok siebie, ale robią coś innego. Odrzutnik oleju ogranicza ilość oleju w strefie pracy, a simering zamyka szczelinę między wałem a obudową. Jeden element pomaga drugiemu, ale nie zastępuje go w sposób idealny.
| Cecha | Odrzutnik oleju | Simering |
|---|---|---|
| Zasada działania | Wykorzystuje obrót i siłę odśrodkową | Uszczelnia styk wał-obudowa elastyczną wargą |
| Najmocniejsza strona | Nie wymaga docisku wargi do wału | Lepsza szczelność przy dobrze dobranym czopie |
| Typowa słabość | Słabo radzi sobie z nadciśnieniem w skrzyni korbowej | Potrafi wyrobić rowek na wale i z czasem traci szczelność |
| Gdzie sprawdza się lepiej | W prostych i klasycznych konstrukcjach, w części turbo | W większości nowoczesnych silników i przekładni |
Z mojego doświadczenia najczęstszy błąd polega na założeniu, że sam odrzutnik „ma uszczelnić wał”. Nie ma takiej ambicji. On przede wszystkim zmniejsza ilość oleju przy krawędzi uszczelnienia i pomaga temu olejowi wrócić tam, gdzie powinien. Jeśli wał ma luz, odma jest zapchana albo oleju jest za dużo, nawet dobrze dobrany odrzutnik zacznie przegrywać.
To prowadzi do pytania, co konkretnie najczęściej psuje cały układ i po czym rozpoznać, że problem nie leży wyłącznie w samym elemencie.
Dlaczego odrzutnik przestaje działać tak jak trzeba
Sam odrzutnik jest prosty, ale pracuje w układzie, który łatwo rozregulować. Najczęściej kłopot zaczyna się nie od samej części, tylko od warunków, w jakich musi pracować. Poniżej są przyczyny, które w praktyce widzę najczęściej.
- Za wysoki poziom oleju - element jest stale zalewany i nie nadąża odrzucać nadmiaru.
- Zapchana odma lub słabe odpowietrzenie - wzrasta ciśnienie w skrzyni korbowej, a olej szuka ujścia tam, gdzie nie powinien.
- Zużyta powierzchnia wału - rowek, wżer albo zadzior psują współpracę z uszczelnieniem i kierunek spływu oleju.
- Zły montaż - odrzutnik założony odwrotnie, z niewłaściwym luzem albo bez zgodności z dokumentacją.
- Zabrudzenie i nagar - lepki osad zmienia zachowanie oleju, szczególnie przy wysokiej temperaturze.
- Uszkodzony spływ oleju - w turbo albo w komorze odprowadzenia olej nie ma jak wrócić, więc zaczyna się kumulować.
Objawy zwykle nie są spektakularne od razu. Najpierw pojawia się „pocenie”, potem lekki nalot i wilgoć przy obudowie, a dopiero później realny wyciek. Jeśli do tego dochodzi ubytek oleju albo ślady na osłonach i okolicznych częściach, problem jest już w pełni widoczny. W praktyce zawsze patrzę wtedy nie tylko na sam odrzutnik, ale też na odma, poziom oleju i stan powierzchni współpracujących.
Jak diagnozuję i serwisuję taki układ
Przy diagnozie nie zaczynam od wymiany części „na ślepo”. W układzie, który opiera się na odrzutniku oleju, kolejność ma znaczenie. Jeden niedrożny przewód albo zły poziom oleju potrafią dać dokładnie taki sam efekt jak uszkodzony element.
- Sprawdzam poziom oleju - za dużo i za mało potrafi zaszkodzić równie mocno.
- Kontroluję odmę i odpowietrzenie skrzyni korbowej - jeśli ciśnienie nie ma gdzie uciec, odrzutnik traci sens.
- Oglądam powierzchnię wału - szukam rowków, przebarwień, zadziorów i śladów przegrzania.
- Weryfikuję montaż - kierunek pracy, luz, osadzenie i zgodność z konstrukcją producenta.
- Patrzę na drogę spływu oleju - szczególnie w turbo, gdzie odprowadzenie bywa ważniejsze niż sama część.
- Po naprawie obserwuję miejsce pracy - czy po krótkiej jeździe lub próbie nie wraca zapocenie i czy poziom oleju pozostaje stabilny.
Są też błędy, których nie warto popełniać. Nie uszczelniam takiego miejsca nadmiarem silikonu, bo można nim zablokować spływ oleju. Nie „docieram” odrzutnika papierem ściernym na chybił trafił, bo łatwo zmienić geometrię współpracy. I nie zakładam, że nowa część rozwiąże wszystko, jeśli problemem jest nadciśnienie albo zatarte uszczelnienie po drugiej stronie układu.
W tym momencie zostaje jeszcze jedno praktyczne pytanie: kiedy problem naprawdę leży w odrzutniku, a kiedy tylko wygląda podobnie.
Co warto sprawdzić, zanim uznasz odrzutnik za winowajcę wycieku
Jeżeli po silniku albo obudowie pojawia się olej, łatwo wskazać na pierwszy podejrzany element. Ja wolę najpierw odsiać rzeczy, które dają identyczne objawy, ale mają inne przyczyny. To oszczędza czas i pieniądze.
- Odma - zapchana bardzo często udaje awarię uszczelnienia.
- Poziom i lepkość oleju - nieodpowiedni olej zachowuje się inaczej przy temperaturze i obrotach.
- Powrót oleju - w turbo lub kanałach odprowadzających liczy się drożność, nie sama szczelność jednego miejsca.
- Powierzchnia wału - nawet nowy odrzutnik nie pomoże, jeśli czop ma rowek albo uszkodzenie.
- Obudowa i pokrywa - pęknięcia, luzy i źle złożone elementy potrafią imitować klasyczny wyciek z wału.
Jeśli miałbym to ująć najkrócej, odrzutnik oleju działa dobrze tylko wtedy, gdy cały układ ma sens: poziom oleju jest prawidłowy, odpowietrzenie drożne, a współpracujące powierzchnie nie są zużyte. W dobrze złożonej maszynie nie wymaga codziennej uwagi, ale w serwisie warto poświęcić mu chwilę, bo to właśnie ten prosty element często decyduje o tym, czy olej zostaje w układzie, czy zaczyna szukać najłatwiejszej drogi na zewnątrz.
