Najważniejsze informacje o pracy zmiennej geometrii
- Ruchome kierownice spalin zmieniają przepływ gazów na wirnik turbiny, dzięki czemu silnik szybciej uzyskuje doładowanie.
- Utrata mocy, przeładowanie i tryb awaryjny często wynikają z zapieczonego mechanizmu, ale podobne objawy daje też nieszczelne podciśnienie lub uszkodzony siłownik.
- Regulacja pręta siłownika „na oko” może pogorszyć pracę turbo i doprowadzić do przeładowania.
- Czyszczenie zmiennej geometrii kosztuje zwykle od 250 do 300 zł netto, natomiast pełna regeneracja najczęściej od około 800 do 1800 zł za samą turbosprężarkę.
- Najpewniejsza diagnoza łączy odczyt błędów, porównanie ciśnienia zadanego i rzeczywistego oraz test siłownika.
Jak działa zmienna geometria turbosprężarki

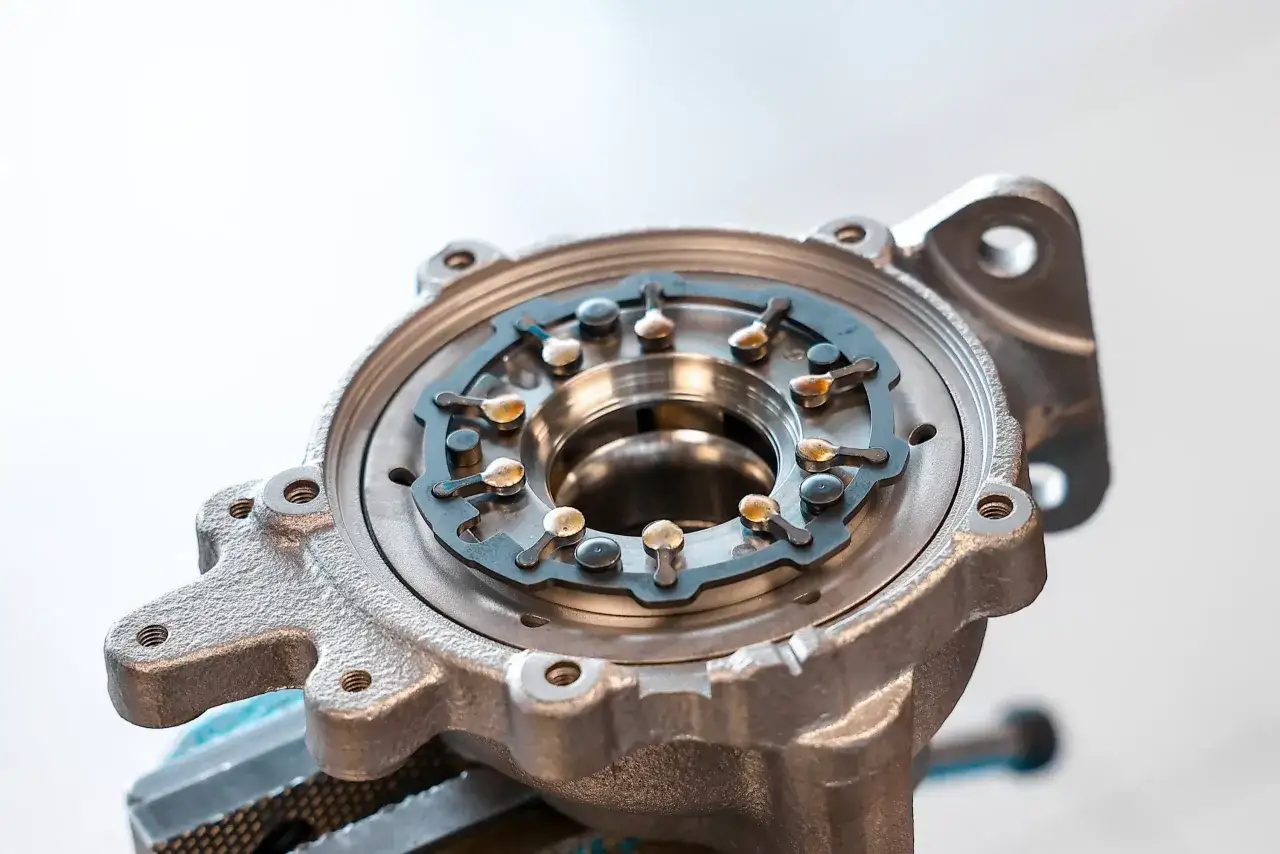

W klasycznej turbosprężarce ilość spalin napędzających wirnik jest ograniczana głównie przez zawór upustowy, czyli wastegate. W konstrukcji VNT lub VGT pracuje dodatkowo pierścień z ruchomymi kierownicami spalin. Ich ustawienie zmienia przekrój kanałów i kierunek strumienia gazów padającego na łopatki turbiny.
Przy niskich obrotach kierownice przymykają przepływ. Spaliny przyspieszają, wirnik szybciej się rozpędza, a silnik wcześniej otrzymuje doładowanie. Przy dużym obciążeniu łopatki otwierają kanały, aby ograniczyć prędkość turbiny i zapobiec przeładowaniu. Garrett Motion opisuje tę zasadę jako ciągłe dopasowywanie przepływu spalin do zapotrzebowania silnika.
| Rodzaj układu | Sposób kontroli doładowania | Typowe zastosowanie |
|---|---|---|
| Stała geometria | Brak ruchomych kierownic, prostsza konstrukcja | Starsze lub specjalistyczne silniki |
| Wastegate | Upuszczanie części spalin poza wirnik | Wiele silników benzynowych i diesla |
| VNT lub VGT | Zmiana położenia kierownic na wlocie turbiny | Większość nowoczesnych diesli i część silników benzynowych |
Sam mechanizm nie zwiększa magicznie mocy silnika. Jego zadaniem jest poprawa reakcji na gaz i utrzymanie właściwego ciśnienia w szerszym zakresie obrotów. W praktyce oznacza to mniej wyraźną turbodziurę, ale też większą wrażliwość na sadzę, korozję i błędy regulacji.
Co dokładnie podlega ustawieniu
Regulacja nie polega na dowolnym ustawieniu łopatek w jednej pozycji. Sprawdza się cały układ, czyli pierścień kierownic, dźwignię, zakres ruchu oraz siłownik. W zależności od modelu sterowanie odbywa się podciśnieniowo albo za pomocą elektronicznego nastawnika.
Siłownik podciśnieniowy
W starszych konstrukcjach podciśnienie porusza membraną i prętem połączonym z dźwignią geometrii. Ruch powinien być płynny, bez zacięć, a siłownik musi utrzymywać podciśnienie. Nieszczelny przewód, uszkodzona gruszka albo zawór sterujący mogą dawać dokładnie takie same objawy jak zabrudzone kierownice.
Przeczytaj również: Ile wytrzyma silnik 1.0 TSI? Realne przebiegi i koszty
Nastawnik elektroniczny
Nowsze turbosprężarki korzystają z silnika elektrycznego i czujnika położenia. Po wymianie lub naprawie często potrzebna jest kalibracja na stanowisku albo procedura adaptacji wykonana testerem diagnostycznym. Sam montaż części bez zapisania właściwego położenia może wywołać błąd sterowania.
Najczęstszy błąd polega na skracaniu lub wydłużaniu pręta siłownika bez pomiaru. Taka korekta może chwilowo zmienić zachowanie samochodu, ale nie usuwa przyczyny problemu. Przy zbyt wczesnym przymykaniu kierownic rośnie ryzyko przeładowania, a przy zbyt późnym silnik będzie ospały i może zgłaszać niedostateczne ciśnienie doładowania.
Objawy zacinających się kierownic spalin
Pierwszym sygnałem bywa nierówne rozwijanie mocy. Samochód przyspiesza dobrze do pewnego momentu, po czym nagle przestaje reagować na gaz. Często po wyłączeniu i ponownym uruchomieniu silnika wszystko wraca do normy, ale jest to tylko skasowanie skutku, a nie naprawa przyczyny.- Tryb awaryjny pojawiający się podczas mocnego przyspieszania lub jazdy pod górę.
- Wyraźnie słabsza reakcja przy niskich obrotach.
- Szarpanie podczas narastania doładowania.
- Gwizd, świst albo nietypowy dźwięk z okolicy turbosprężarki.
- Czarny dym przy obciążeniu, szczególnie gdy powietrza jest za mało względem dawki paliwa.
- Błędy związane z przeładowaniem lub niedoładowaniem, na przykład z grupy P0234 albo P0299.
Nie traktuję jednak żadnego z tych objawów jako stuprocentowego dowodu awarii geometrii. Podobne zachowanie powodują pęknięte przewody podciśnienia, zawór sterujący, nieszczelny intercooler, zabrudzony filtr powietrza, zawór EGR lub zapchany filtr DPF. Dlatego wymiana turbo bez diagnostyki często kończy się niepotrzebnym wydatkiem.
Jak sprawdzić problem przed demontażem turbo
Najpierw odczytuję zapisane błędy, ale nie kończę diagnozy na samym kodzie. Sterownik informuje, że ciśnienie było niewłaściwe, lecz nie zawsze wskazuje, czy przyczyną jest sama turbosprężarka. Potrzebne są dane z jazdy i porównanie ciśnienia wymaganego przez sterownik z ciśnieniem rzeczywistym.
- Kontrola przewodów obejmuje wężyki podciśnienia, przewody dolotowe, intercooler i opaski.
- Test siłownika wykonuje się pompką podciśnieniową lub testerem nastawnika elektronicznego.
- Sprawdzenie dźwigni pozwala ocenić, czy zakres ruchu jest płynny i czy mechanizm nie zatrzymuje się w konkretnym miejscu.
- Logi z jazdy pokazują, czy turbo przeładowuje, czy nie osiąga wymaganego ciśnienia.
- Kontrola układu wydechowego i dolotowego eliminuje problemy, które mogą naśladować awarię kierownic.
Jeżeli pręt porusza się skokowo albo wymaga dużej siły, podejrzenie zapieczenia jest uzasadnione. Gdy porusza się lekko, ale siłownik nie utrzymuje podciśnienia, problem leży raczej w membranie lub sterowaniu. W przypadku nastawnika elektrycznego potrzebny jest odczyt pozycji zadanej i rzeczywistej, ponieważ sam ruch dźwigni nie potwierdza poprawnej kalibracji.
W praktyce szczególnie cenne są pomiary wykonane podczas obciążenia. Samochód stojący na postoju może nie ujawnić usterki, która pojawia się dopiero przy 2500-3000 obr./min i wysokim obciążeniu. To dlatego diagnoza „na słuch” albo krótka przegazówka na parkingu ma ograniczoną wartość.
Czyszczenie, regulacja czy pełna regeneracja
Jeśli wirnik, wałek i łożyska są w dobrym stanie, a problemem jest nagar blokujący kierownice, zwykle wystarcza demontaż gorącej części, czyszczenie mechanizmu i ponowne ustawienie. Serwisy podają za taką usługę najczęściej 250-300 zł netto, choć cena zależy od modelu i dostępu do elementów.
Pełna regeneracja jest potrzebna wtedy, gdy występuje luz wałka, uszkodzenie łopatek, zużyte łożyska, nieszczelność olejowa albo zniszczony korpus. Orientacyjnie sama regeneracja popularnej turbosprężarki ze zmienną geometrią kosztuje około 800-1400 zł, a wersje z elektronicznym nastawnikiem mogą wymagać wydatku rzędu 1200-1800 zł. Montaż, nowe przewody olejowe i czyszczenie dolotu mogą podnieść całkowity rachunek do 1500-2500 zł.
| Zakres prac | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Diagnostyka układu | Około 100-300 zł | Gdy nie ma pewności, czy winna jest turbosprężarka |
| Czyszczenie i regulacja VNT | Od 250-300 zł netto | Gdy mechanizm jest zabrudzony, ale elementy są sprawne |
| Naprawa lub kalibracja nastawnika | Około 300-800 zł | Gdy uszkodzone jest sterowanie, a część mechaniczna pozostaje dobra |
| Pełna regeneracja | Około 800-1800 zł | Gdy zużyty jest rdzeń, wałek, łożyska lub korpus |
Po rozebraniu turbo trzeba ustawić układ na stanowisku, a nie tylko skręcić go według wcześniejszych znaków. Serwis powinien sprawdzić przepływ, zakres pracy kierownic i działanie aktuatora. Przy okazji warto skontrolować drożność przewodu spływu oleju, filtr powietrza, odmę i przewody dolotowe, bo pominięcie przyczyny może szybko zniszczyć naprawioną turbosprężarkę.
Odradzam preparaty rozpylane do dolotu jako główną metodę naprawy. Mogą chwilowo zmniejszyć objawy, ale nie usuną zużycia, korozji ani nagaru znajdującego się w niedostępnym miejscu. Szczególnie ryzykowne jest też ręczne ustawianie ogranicznika lub długości cięgna bez danych producenta.
Co zrobić, żeby problem nie wracał
Najwięcej daje regularna wymiana oleju i stosowanie właściwej specyfikacji, bo turbosprężarka pracuje z bardzo dużą prędkością obrotową i wysoką temperaturą. Równie ważne jest usuwanie przyczyn nadmiernego dymienia, niesprawnego EGR-u czy problemów z DPF-em, ponieważ sadza trafiająca do wydechu osadza się także w mechanizmie kierownic.
Silnik wysokoprężny nie powinien przez cały czas pracować wyłącznie na bardzo niskich obrotach. Po rozgrzaniu układu napędowego przydaje się okresowa jazda z większym obciążeniem, ale nie zastępuje ona naprawy niesprawnego układu oczyszczania spalin. Z drugiej strony agresywne „przepalanie” zimnego silnika może bardziej zaszkodzić niż pomóc.
Po montażu regenerowanej turbosprężarki trzeba zalać ją świeżym olejem, sprawdzić układ smarowania i upewnić się, że w dolocie nie pozostały fragmenty uszkodzonego wirnika. Pierwsze kilometry najlepiej pokonać spokojnie, obserwując dźwięki, dymienie i reakcję na obciążenie. To prosta ostrożność, która często decyduje o trwałości naprawy.
Najpierw pomiar, potem decyzja o naprawie
Zmienna geometria poprawia elastyczność silnika, ale wymaga precyzyjnej współpracy kierownic, dźwigni i siłownika. Przy utracie mocy nie zakładałbym od razu zapieczonego mechanizmu. Najrozsądniejsza kolejność to diagnostyka ciśnienia, kontrola sterowania, ocena ruchu kierownic i dopiero później demontaż.
Dobrze wykonane czyszczenie może przywrócić sprawność bez kosztownej regeneracji, lecz tylko wtedy, gdy elementy wirujące są nadal zdrowe. Jeżeli warsztat po naprawie nie potrafi powiedzieć, jak ustawiono aktuator i czy turbosprężarka przeszła test, szukałbym innego miejsca. W tym układzie kilka minut pomiarów jest warte więcej niż szybka regulacja wykonana na wyczucie.
