Sprawny dolot decyduje o jakości spalania i reakcji silnika
- Powietrze trafia przez wlot, filtr, przewody i kolektor do cylindrów.
- Przepływomierz MAF mierzy masę powietrza, a czujnik MAP kontroluje ciśnienie w kolektorze.
- W silniku turbo dochodzą turbosprężarka, przewody ciśnieniowe i intercooler.
- Najczęstszym problemem jest nieszczelność, zabrudzony filtr albo błędny odczyt czujnika.
- Otwarty filtr nie gwarantuje przyrostu mocy, jeśli zasysa gorące powietrze z komory silnika.
Jak wygląda budowa układu dolotowego w praktyce
Najprościej wyobrazić go sobie jako szczelny tor przepływu, który prowadzi powietrze od zewnętrznego wlotu do komór spalania. W typowym silniku benzynowym wolnossącym kolejność wygląda tak: wlot powietrza, obudowa filtra, przepływomierz, przewód dolotowy, przepustnica i kolektor ssący.
Nie każdy samochód ma wszystkie elementy w identycznym układzie. W jednych konstrukcjach przepływomierz znajduje się tuż za filtrem, w innych producent opiera sterowanie głównie na czujniku ciśnienia MAP. Różnią się także kształt i długość kanałów kolektora, ponieważ wpływają one na moment obrotowy przy konkretnych obrotach silnika.
| Element | Miejsce w torze powietrza | Główne zadanie |
|---|---|---|
| Wlot i kanał zasysający | Przód auta lub okolice błotnika | Doprowadzenie świeżego powietrza |
| Obudowa i filtr powietrza | Przed czujnikiem przepływu | Zatrzymanie pyłu, piasku i owadów |
| MAF lub MAP | W przewodzie albo kolektorze | Pomiar ilości powietrza lub ciśnienia |
| Przepustnica | Przed kolektorem dolotowym | Regulacja przepływu powietrza |
| Kolektor dolotowy | Przy głowicy silnika | Rozdzielenie powietrza na cylindry |
W silniku turbodoładowanym tor jest bardziej rozbudowany. Powietrze po filtrze trafia do sprężarki, zostaje sprężone, a potem przepływa przez chłodnicę powietrza doładowującego i przewody prowadzące do przepustnicy lub kolektora. To właśnie dodatkowe połączenia zwiększają osiągi, ale jednocześnie tworzą więcej miejsc, w których może pojawić się nieszczelność.
Elementy dolotu i ich rzeczywiste znaczenie
Wlot, obudowa filtra i filtr powietrza
Wlot powinien pobierać powietrze możliwie chłodne i zabezpieczone przed wodą. Obudowa filtra nie jest wyłącznie osłoną. Jej kształt może tłumić hałas, stabilizować przepływ i ograniczać ryzyko zassania wilgoci.
Filtr papierowy zwykle oferuje bardzo dobry kompromis między przepływem a ochroną silnika. Wymiana co około 15-30 tys. km jest rozsądnym punktem wyjścia, ale przy jeździe po drogach szutrowych albo w dużym zapyleniu interwał powinien być krótszy. Zabrudzony wkład zwiększa opory przepływu, natomiast źle dopasowany filtr może przepuszczać pył do cylindrów.
Przepływomierz i czujnik ciśnienia
MAF, czyli przepływomierz masowy, mierzy ilość powietrza przepływającego do silnika. Sterownik wykorzystuje ten sygnał do dobrania dawki paliwa, dlatego zabrudzenie elementu pomiarowego może powodować spadek mocy, dymienie, falowanie obrotów lub większe spalanie.
Czujnik MAP mierzy ciśnienie bezwzględne w kolektorze. W wielu nowoczesnych silnikach współpracuje z czujnikiem temperatury powietrza, co pozwala sterownikowi dokładniej ocenić jego gęstość. Nie należy automatycznie wymieniać MAF po zapaleniu kontrolki silnika. Najpierw trzeba sprawdzić przewody, zasilanie, wiązkę i dane bieżące z diagnostyki.
Przepustnica i kolektor dolotowy
Przepustnica reguluje ilość powietrza kierowanego do silnika. W jednostce benzynowej jej położenie bezpośrednio wpływa na obciążenie silnika, natomiast w dieslu często służy głównie do wygaszania jednostki, wspomagania recyrkulacji spalin i sterowania warunkami pracy.
Kolektor dolotowy rozdziela powietrze na poszczególne cylindry. W wielu silnikach stosuje się klapy zmiennej długości kanałów, które poprawiają napełnianie przy niskich i wysokich obrotach. Ich zablokowanie przez nagar może pogorszyć elastyczność, choć sam błąd nie zawsze oznacza uszkodzenie całego kolektora.
Przeczytaj również: Kontrolka silnika się świeci? Kiedy można jechać, a kiedy nie?
Odma, EGR i dodatkowe obwody
Układ odpowietrzania skrzyni korbowej, nazywany odmą lub PCV, doprowadza część oparów oleju z powrotem do dolotu. Dlatego lekki olejowy film w przewodach nie musi oznaczać awarii. Duża ilość oleju, mokre połączenia i wyraźny ubytek oleju wymagają już sprawdzenia odmy, turbosprężarki oraz przewodów.
W silnikach z EGR część spalin wraca do układu dolotowego. Z czasem sadza miesza się tam z olejem z odmy i tworzy osad. Czyszczenie ma sens wtedy, gdy pomiar lub objawy wskazują na ograniczenie przepływu. Samo usunięcie nagaru bez znalezienia przyczyny jego powstawania daje zwykle krótkotrwały efekt.
Wolnossący, turbo, benzyna i diesel to różne układy
Najważniejsza różnica między silnikiem wolnossącym a turbodoładowanym polega na sposobie napełniania cylindrów. W pierwszym powietrze jest zasysane dzięki podciśnieniu wytwarzanemu podczas suwu ssania. W drugim sprężarka wtłacza do silnika większą masę powietrza, co pozwala spalić więcej paliwa i uzyskać wyższą moc z tej samej pojemności.
| Cecha | Silnik wolnossący | Silnik turbodoładowany |
|---|---|---|
| Podstawowe elementy | Filtr, przewody, przepustnica, kolektor | Filtr, sprężarka, intercooler, przewody ciśnieniowe, kolektor |
| Ciśnienie w przewodach | Zwykle zbliżone do atmosferycznego | Podwyższone podczas doładowania |
| Wrażliwość na nieszczelność | Duża, szczególnie za przepływomierzem | Bardzo duża, także w części ciśnieniowej |
| Typowy problem | Zabrudzona przepustnica lub filtr | Pęknięty przewód, nieszczelny intercooler, błąd sterowania doładowaniem |
W benzynie przepustnica jest zwykle centralnym elementem sterującym powietrzem. Diesel pracuje z dużym nadmiarem powietrza i dawką paliwa sterowaną przede wszystkim przez wtrysk, dlatego jego dolot wygląda podobnie, ale pełni nieco inne funkcje.
Intercooler obniża temperaturę sprężonego powietrza. Chłodniejsze powietrze jest gęstsze, więc w cylindrze może znaleźć się go więcej, ale większa chłodnica nie zawsze oznacza lepszy wynik. Zbyt duży intercooler może zwiększyć objętość układu i opóźnić reakcję na gaz, szczególnie w seryjnym samochodzie o niewielkiej turbosprężarce.
Jak powietrze trafia do cylindrów i jak sterownik nad tym panuje
Powietrze nie płynie przez dolot równym, stałym strumieniem. Praca zaworów, zmiany obrotów i pulsacje w kolektorze powodują zawirowania oraz okresowe wzrosty i spadki ciśnienia. Konstruktorzy wykorzystują te zjawiska, dobierając długość i średnicę kanałów do charakterystyki silnika.
Długi kolektor zwykle pomaga uzyskać wyższy moment przy niższych obrotach. Krótsze kanały mogą poprawić napełnianie przy dużej prędkości obrotowej. Z tego powodu przypadkowe skrócenie rur albo montaż znacznie większej przepustnicy rzadko daje uniwersalny zysk.

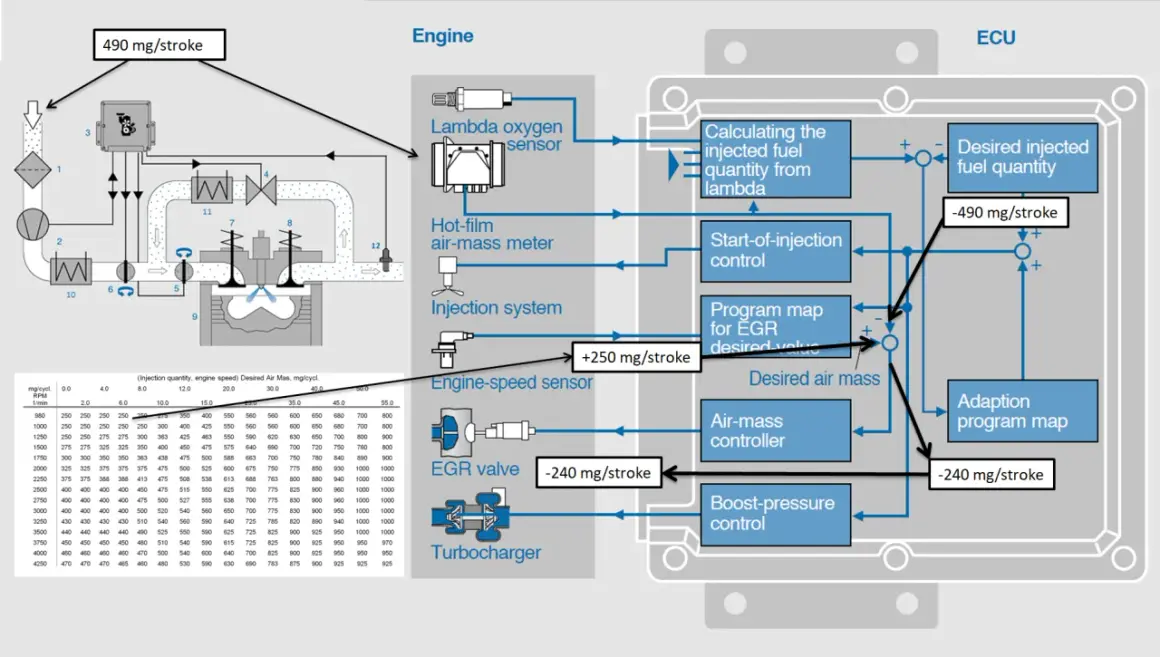

Sterownik silnika porównuje dane z MAF, MAP, czujnika temperatury, sond lambda i położenia przepustnicy. Jeżeli powietrze dostanie się do silnika za przepływomierzem, komputer nie uwzględni go w obliczeniach. Taka „lewa” dawka powietrza może rozregulować mieszankę i wywołać błędy, nawet gdy sam czujnik jest sprawny.
W układzie turbo kontrolowane jest dodatkowo ciśnienie doładowania. Sterownik może regulować je przez zawór upustowy, zmienną geometrię turbiny albo zawór sterujący. Dlatego brak mocy nie zawsze oznacza zużytą turbosprężarkę. Przyczyną bywa tani przewód podciśnienia, nieszczelny wąż lub uszkodzony czujnik ciśnienia.
Najczęstsze usterki i rozsądna diagnostyka
Pierwszy etap kontroli nie wymaga specjalistycznego sprzętu. Sprawdzam, czy obudowa filtra jest prawidłowo zamknięta, przewody nie są pęknięte, opaski trzymają, a w okolicy połączeń nie ma śladów oleju. W silniku turbo tłusty nalot przy złączu często wskazuje na ucieczkę powietrza pod ciśnieniem, choć sam w sobie nie jest jeszcze ostatecznym dowodem.
Do typowych objawów problemów z dolotem należą nierówna praca na biegu jałowym, opóźniona reakcja na gaz, szarpanie, syczenie, dymienie i zapalona kontrolka silnika. W dieslu może pojawić się także ograniczenie mocy, potocznie nazywane trybem awaryjnym. W benzynie nieszczelność często daje ubogą mieszankę i korekty paliwowe odbiegające od normy.
Najbardziej użyteczna kolejność sprawdzania wygląda następująco:
- Odczytać kody błędów i parametry bieżące, zamiast wymieniać części na chybił trafił.
- Sprawdzić filtr, przewody, opaski, odmę i obudowę przepustnicy.
- Wykonać próbę dymową lub test szczelności, szczególnie w silniku turbodoładowanym.
- Porównać odczyty MAF, MAP i temperatury z rzeczywistym zachowaniem silnika.
- Po naprawie skasować adaptacje tylko wtedy, gdy wymaga tego procedura danego modelu.
Orientacyjne koszty zależą od samochodu, ale sam filtr zwykle kosztuje 40-150 zł, czyszczenie przepustnicy około 100-250 zł, a test szczelności lub próba dymowa około 150-300 zł. Wymiana przewodu może zamknąć się w kwocie 100-500 zł, natomiast intercooler albo przepływomierz do konkretnego modelu może kosztować od kilkuset do ponad 1000 zł.
Nie polecam czyszczenia MAF przypadkowym rozpuszczalnikiem ani dotykania elementu pomiarowego. To delikatna część, którą łatwo uszkodzić. Jeżeli diagnostyka wskazuje na czujnik, najpierw trzeba wykluczyć nieszczelność i problem z instalacją elektryczną.
Modyfikacje dolotu mają sens tylko w określonych warunkach
Najprostsza modernizacja polega na zastosowaniu wydajniejszego filtra w seryjnej obudowie. W sprawnym, seryjnym silniku efekt mocy bywa niewielki, ale dobrej jakości wkład może ułatwić przepływ bez pogorszenia filtracji. Dla mnie to rozsądniejszy wybór niż montowanie przypadkowego stożka tuż obok rozgrzanego kolektora wydechowego.
Otwarty filtr może poprawić dźwięk zasysanego powietrza, lecz bez osłony termicznej często zasysa powietrze cieplejsze niż fabryczny układ. Wzrost temperatury obniża gęstość powietrza, więc efekt akustyczny może być większy niż rzeczywista poprawa osiągów.
Większa przepustnica, szersze rury albo sportowy intercooler wymagają dopasowania do reszty silnika. Przy seryjnym programie sterownika i fabrycznej turbosprężarce mogą nie przynieść mierzalnego zysku. Po modyfikacji warto wykonać pomiar na hamowni, ponieważ deklaracje producenta części nie zastępują testu w konkretnym samochodzie.
Największe znaczenie ma spójność całego zestawu. Szczelność, właściwa temperatura powietrza i poprawne pomiary są ważniejsze niż sam efektowny wygląd rur. Jeżeli silnik ma większą turbosprężarkę, zmienione wtryski albo podniesione ciśnienie doładowania, układ dolotowy powinien być projektowany razem z mapą sterownika i układem paliwowym.Po serwisie dolotu sprawdzam jeszcze trzy rzeczy
Po naprawie nie ograniczam się do skasowania kontrolki. Sprawdzam, czy silnik uruchamia się bez długiego kręcenia, czy obroty są stabilne i czy podczas przyspieszania nie pojawia się syczenie albo nagły spadek mocy.
W samochodzie z turbodoładowaniem warto obejrzeć przewody ponownie po krótkiej jeździe próbnej. Jeżeli przy złączu szybko pojawia się świeży olejowy nalot, opaska się przesuwa albo słychać ucieczkę powietrza, problem prawdopodobnie nie został usunięty.
Dobrze zbudowany i szczelny dolot nie musi być efektowny. Ma dostarczać czyste, możliwie chłodne powietrze, utrzymywać prawidłowe pomiary i współpracować z charakterystyką konkretnego silnika. To właśnie te trzy warunki zwykle dają większą korzyść niż przypadkowa wymiana pojedynczej rury na większą.
