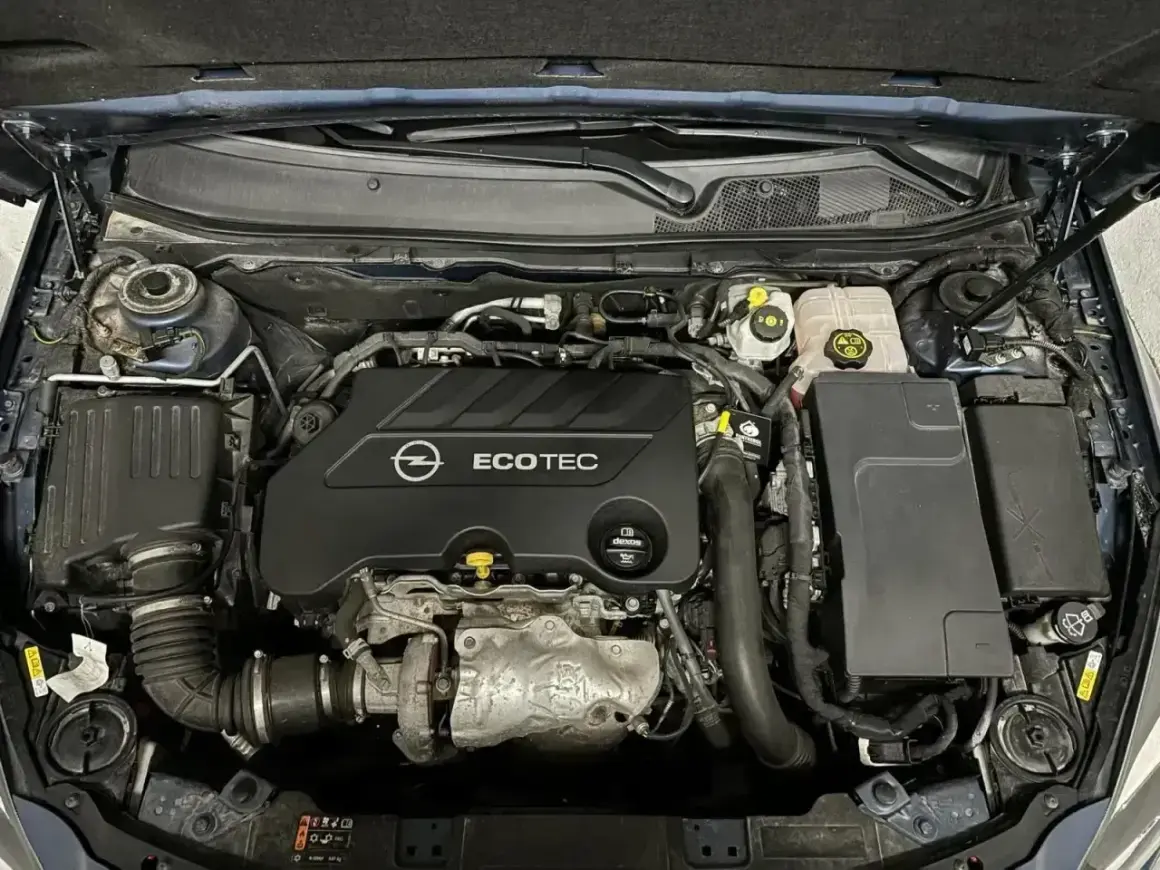

Olej na przewodach dolotowych, syczenie spod maski albo dymienie z wydechu w Insignii 2.0 CDTI nie zawsze oznaczają awarię turbiny. Przyczyną może być niesprawna odma, czyli układ odpowietrzania skrzyni korbowej. Poniżej wyjaśniam, jakie objawy są najbardziej charakterystyczne, jak sprawdzić układ bez zgadywania oraz ile może kosztować naprawa.
Najważniejsze informacje o objawach odmy w Insignii 2.0 CDTI
- Typowe symptomy to wycieki oleju, jego zwiększone zużycie, niebieski dym i olej w dolocie.
- Lekki film olejowy w przewodzie dolotowym może być normalny i sam nie potwierdza awarii odmy.
- Silne ciśnienie pod korkiem oleju może wskazywać na odmę, ale także na zużyte pierścienie tłokowe.
- Najpewniejsza diagnoza obejmuje pomiar ciśnienia w skrzyni korbowej oraz kontrolę przewodów, separatora i dolotu.
- Nie warto zwlekać, ponieważ olej przedostający się do dolotu może obciążyć turbosprężarkę i intercooler.
Za co odpowiada odma w silniku 2.0 CDTI
Podczas pracy diesla część gazów spalinowych przedostaje się obok pierścieni tłokowych do skrzyni korbowej. To tak zwane przedmuchy. Odma odprowadza te gazy z powrotem do układu dolotowego, a separator oleju zatrzymuje większość mgły olejowej, żeby nie trafiała do silnika w nadmiernej ilości.
Układ składa się zwykle z przewodów, kanałów odpowietrzających oraz separatora lub zaworu regulującego przepływ. Dokładna budowa zależy od wersji silnika i jego kodu, dlatego rozwiązanie spotykane w A20DTH nie musi być identyczne jak w późniejszym B20DTH. Przed zamówieniem części trzeba sprawdzić kod jednostki, a nie tylko rocznik samochodu.
Problem pojawia się wtedy, gdy separator zostanie zabrudzony osadem, przewód pęknie albo zawór przestanie prawidłowo regulować ciśnienie. Zatkany układ podnosi ciśnienie w skrzyni korbowej, a nieszczelny może powodować niekontrolowane zasysanie powietrza i oleju. W obu przypadkach silnik zaczyna pracować poza warunkami, do których został zaprojektowany.
Objawy, które najczęściej wskazują na niesprawną odmę
Wycieki i zapocenia olejem
Najbardziej praktyczny sygnał to świeży olej pojawiający się przy pokrywie zaworów, uszczelniaczach, przewodach lub okolicy turbosprężarki. Nadciśnienie w skrzyni korbowej wypycha olej przez najsłabsze uszczelnienie, dlatego wyciek może wyglądać jak awaria uszczelki, choć źródło problemu znajduje się w układzie odpowietrzania.
Nie każdy wyciek oznacza zatkaną odmę. Olej może pochodzić także z nieszczelnego przewodu powrotnego turbo, obudowy filtra albo źle zamontowanej uszczelki. Dlatego przed diagnozą trzeba umyć zabrudzony obszar i sprawdzić, gdzie dokładnie pojawia się nowa warstwa oleju.
Olej w przewodzie dolotowym
Cienka warstwa oleju w rurze między odmą a dolotem nie musi być powodem do paniki. Do dolotu trafia niewielka ilość oparów olejowych i po pewnym przebiegu może zostać na ściankach. Niepokojąca jest dopiero duża ilość płynnego oleju, olej zbierający się w intercoolerze albo mokre przewody po krótkiej jeździe.
Taki obraz może wskazywać na nieskuteczny separator, ale również na zużycie turbosprężarki. W praktyce sprawdzam oba kierunki, ponieważ wymiana samej odmy nie rozwiąże problemu, jeżeli olej dostaje się do dolotu przez uszczelnienie turbo.
Dymienie i rosnące zużycie oleju
Niebieskawy dym z wydechu oznacza spalanie oleju. Przy uszkodzonej odmie olej może być zasysany do dolotu, a silnik zaczyna zużywać go szybciej niż wcześniej. Samo dymienie nie wskazuje jednak jednoznacznie na odmę, ponieważ podobny efekt dają pierścienie tłokowe, uszczelniacze zaworowe i turbosprężarka.
Dużo mówi moment występowania dymu. Dymienie po dłuższym postoju może kierować uwagę na uszczelniacze, a dym pod obciążeniem częściej wiąże się z turbo, pierścieniami albo znaczną ilością oleju w dolocie. To tylko wskazówka, nie gotowa diagnoza.
Syczenie, gwizdanie i nierówna praca
Uszkodzona membrana lub pęknięty przewód odmy może powodować syczenie albo nietypowy gwizd na biegu jałowym. Nieszczelność zmienia ilość powietrza trafiającego do układu dolotowego i czasem powoduje falowanie obrotów, gorszą reakcję na gaz albo zapisanie błędu dotyczącego nieszczelności dolotu.
W dieslu ten objaw bywa mylony z nieszczelnością intercoolera, przewodu podciśnienia lub układu EGR. Jeżeli dźwięk zmienia się po zdjęciu korka wlewu oleju, odma staje się bardziej prawdopodobna, ale nadal wymaga potwierdzenia pomiarem.
Ciśnienie pod korkiem oleju
Po odkręceniu korka na pracującym silniku można zauważyć lekkie pulsowanie gazów. To normalne, bo każdy silnik ma pewną ilość przedmuchów. Mocne wydmuchiwanie gazów, wyrzucanie oleju lub wyraźne podnoszenie korka wskazuje na problem, lecz nie rozstrzyga, czy winna jest odma, czy zużycie mechaniczne silnika.
Traktuję ten test wyłącznie jako szybką obserwację. Próba z korkiem nie zastępuje pomiaru ciśnienia w skrzyni korbowej, a jej wynik łatwo źle zinterpretować, szczególnie w silniku o dużym przebiegu.
Odma czy turbo, pierścienie albo EGR
Właściciele Insignii często zaczynają od najdroższej hipotezy, czyli turbiny. To błąd, bo te same objawy może wywołać kilka różnych usterek. Najpierw trzeba ustalić, skąd olej trafia do dolotu i czy w skrzyni korbowej występuje nadciśnienie.
| Objaw | Możliwa przyczyna | Co sprawdzić |
|---|---|---|
| Olej przy uszczelnieniach i pokrywie | Zatkany układ odpowietrzania, uszczelka, nadmierne przedmuchy | Ciśnienie w skrzyni korbowej, stan przewodów i miejsce wycieku |
| Dużo oleju w intercoolerze | Odma, turbosprężarka, zużycie silnika | Przewody turbo, luz wałka, ilość oleju i pomiar kompresji |
| Niebieski dym pod obciążeniem | Turbo, pierścienie, olej zasysany przez odmę | Ciśnienie doładowania, turbo, odma i kompresja |
| Falowanie obrotów i syczenie | Nieszczelna odma, EGR, przewód dolotowy | Test szczelności oraz kontrola zaworu i przewodów |
| Ubytek oleju bez widocznego wycieku | Spalanie oleju przez turbo, odmę lub silnik | Dolot, wydech, turbo i próba olejowa lub pomiar sprężania |
Obecność oleju w dolocie nie oznacza automatycznie awarii turbiny. Z drugiej strony nie należy ignorować dużej kałuży oleju w intercoolerze. W skrajnym przypadku diesel może zacząć spalać własny olej i wejść na bardzo wysokie obroty, a wtedy wyłączenie zapłonu może nie zatrzymać silnika. Gwałtowne samoczynne wkręcanie się jednostki jest powodem do natychmiastowego przerwania jazdy i wezwania pomocy.
Jak sprawdzić odmę bez wymiany części na chybił trafił
Kontrola wzrokowa
Na początku oglądam przewody odmy na całej długości. Szukam pęknięć, rozwarstwień, zapocenia przy opaskach oraz śladów oleju wydostającego się z połączeń. Warto także sprawdzić, czy przewód nie został zagięty albo przygnieciony podczas wcześniejszej naprawy.
Jeżeli w układzie widać gęsty osad lub emulsję, trzeba uwzględnić sposób eksploatacji auta. Jazda na krótkich odcinkach sprzyja kondensacji wilgoci i powstawaniu osadu, szczególnie zimą. Sama emulsja nie przesądza jeszcze o uszkodzeniu uszczelki pod głowicą, ale jej duża ilość wymaga szerszej kontroli.
Pomiar ciśnienia w skrzyni korbowej
Najbardziej miarodajnym krokiem jest pomiar manometrem przeznaczonym do układów odpowietrzania. Mechanik powinien wykonać go na biegu jałowym i w określonych warunkach pracy silnika, a wynik porównać z dokumentacją dla konkretnego kodu jednostki. Nie ma jednej uniwersalnej wartości pasującej do każdej Insignii 2.0 CDTI.
Pomiar pozwala odróżnić zwykłe zabrudzenie separatora od nadmiernych przedmuchów wynikających ze zużycia pierścieni lub cylindrów. Jeżeli po udrożnieniu odmy ciśnienie nadal pozostaje zbyt wysokie, trzeba szukać przyczyny wewnątrz silnika.
Kontrola dolotu i turbosprężarki
Przy okazji warto odłączyć przewód dolotowy i ocenić ilość oleju, stan wirnika oraz luz wałka turbo. Lekki film olejowy może być normalny, lecz wyraźny wyciek oleju, duży luz promieniowy lub osiowy i mokry intercooler wymagają dalszej diagnostyki turbosprężarki.
Komputer diagnostyczny może pokazać błędy związane z ciśnieniem doładowania, nieszczelnością lub przepływem powietrza. Nie zapisuje jednak komunikatu „uszkodzona odma” w sposób, który zawsze rozwiązuje sprawę. Odczyt błędów trzeba połączyć z oględzinami i pomiarami.
Przeczytaj również: Zacinająca się geometria turbiny - objawy i koszty naprawy
Kiedy sprawdzić kompresję
Jeżeli silnik ma silne przedmuchy, stale zużywa olej, dymi mimo sprawnej odmy, a z korka mocno wydostają się gazy, potrzebny może być pomiar sprężania lub próba szczelności cylindrów. To etap, którego nie powinno się pomijać przy dużym przebiegu, bo sama wymiana separatora nie naprawi zużytych pierścieni tłokowych.
Naprawa odmy i realne koszty w Polsce
Zakres naprawy zależy od wersji silnika. Czasem wystarczy wymiana przewodu lub zaworu, w innym wariancie separator jest zintegrowany z pokrywą i trzeba wymienić większy element. Przed zakupem części sprawdź kod silnika oraz numer starego podzespołu, ponieważ katalogi potrafią prowadzić do niewłaściwego wariantu.
| Zakres prac | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Podstawowa diagnostyka i oględziny | 100-250 zł | Gdy nie wiadomo, czy problem dotyczy odmy, turbo czy dolotu |
| Czyszczenie przewodów i separatora | 150-400 zł | Przy zabrudzeniu, jeśli element nie jest uszkodzony |
| Wymiana przewodu lub zaworu | 250-800 zł | Przy pęknięciu, nieszczelności albo niesprawnej regulacji |
| Wymiana pokrywy z układem odpowietrzania | 700-1800 zł | Gdy separator jest zintegrowany i niedostępny osobno |
| Czyszczenie dolotu i intercoolera | 300-900 zł | Gdy oleju jest dużo i trzeba usunąć jego pozostałości |
Podane kwoty są orientacyjne i obejmują typowe widełki spotykane w niezależnych warsztatach. Cena zależy od marki części, dostępu do elementu i zakresu czyszczenia. Najtańszy zamiennik nie zawsze jest dobrym wyborem, bo nieszczelna membrana lub źle działający zawór może szybko powtórzyć problem.
Nie polecam montowania przypadkowego separatora zewnętrznego ani prowadzenia przewodu odmy „gdziekolwiek”. Układ musi zachować właściwy przepływ i szczelność, a spaliny ze skrzyni korbowej powinny trafiać do dolotu zgodnie z założeniami konstrukcji. Takie przeróbki mogą zamaskować objaw, ale nie usuwają przyczyny.
Jak ograniczyć ryzyko powrotu problemu
Podstawą jest regularna wymiana oleju i filtra zgodnie z rozsądnym interwałem, zwłaszcza gdy samochód jeździ głównie po mieście. Przy takim użytkowaniu nie czekałbym bezrefleksyjnie na maksymalny termin z komputera. Krótszy interwał, dobrany do warunków jazdy i właściwej specyfikacji oleju, pomaga ograniczyć osady w układzie odpowietrzania.
Podczas każdej wymiany oleju warto obejrzeć przewody odmy, okolice pokrywy zaworów i dolot. Raz na kilka miesięcy dobrze jest kontrolować poziom oleju na równej nawierzchni, po odczekaniu kilku minut od wyłączenia silnika. Zbyt wysoki poziom oleju może nasilić zasysanie oleju przez odmę i dodatkowo obciążyć układ.
Jeśli po naprawie nadal ubywa oleju, nie zakładaj, że „silnik musi tak mieć”. Trzeba sprawdzić, czy olej nie pozostał w intercoolerze, czy turbo nie przepuszcza oraz czy nie występują nadmierne przedmuchy. Dopiero taki zestaw kontroli daje pewność, że usunięto przyczynę, a nie tylko umyto zabrudzone przewody.
Kiedy nie jechać dalej z podejrzeniem awarii odmy
Do warsztatu można zwykle dojechać ostrożnie, jeśli występuje tylko lekkie zapocenie i silnik pracuje normalnie. Nie kontynuowałbym jazdy przy gwałtownym dymieniu, szybkim ubytku oleju, mocnym wycieku lub samoczynnym wzroście obrotów. Ryzyko uszkodzenia turbiny albo rozbiegania diesla jest wtedy ważniejsze niż oszczędność na holowaniu.
Najrozsądniejsza kolejność jest prosta. Najpierw oględziny przewodów i poziomu oleju, potem pomiar ciśnienia w skrzyni korbowej, kontrola dolotu oraz turbo, a dopiero na końcu kosztowna naprawa. Taki schemat pozwala odróżnić zwykłe zabrudzenie od poważnego zużycia silnika i uniknąć wymiany sprawnych części.
