Silnik może pracować nierówno, tracić moc albo zużywać więcej paliwa, mimo że sam czujnik nie zawsze jest winny. Prawidłowa interpretacja ciśnienia w kolektorze dolotowym pozwala odróżnić problem z MAP-sensorem od nieszczelności, przepustnicy, rozrządu lub turbiny. Poniżej wyjaśniam, jakie wartości są orientacyjnie prawidłowe, jak je zmierzyć i jak nie wyciągnąć pochopnych wniosków z jednego odczytu.
Najważniejsze informacje o odczycie z kolektora dolotowego
- MAP mierzy ciśnienie absolutne, a nie samo podciśnienie.
- Przy wyłączonym silniku odczyt zwykle wynosi około 90-103 kPa, zależnie od wysokości i pogody.
- Rozgrzany silnik benzynowy bez turbodoładowania najczęściej pokazuje na biegu jałowym około 25-40 kPa.
- Wartość powyżej atmosferycznej oznacza doładowanie, ale tylko w silniku wyposażonym w turbo lub kompresor.
- Sam kod błędu MAP nie oznacza automatycznie uszkodzenia czujnika. Trzeba sprawdzić także wiązkę, zasilanie i szczelność dolotu.
Co naprawdę mierzy czujnik MAP

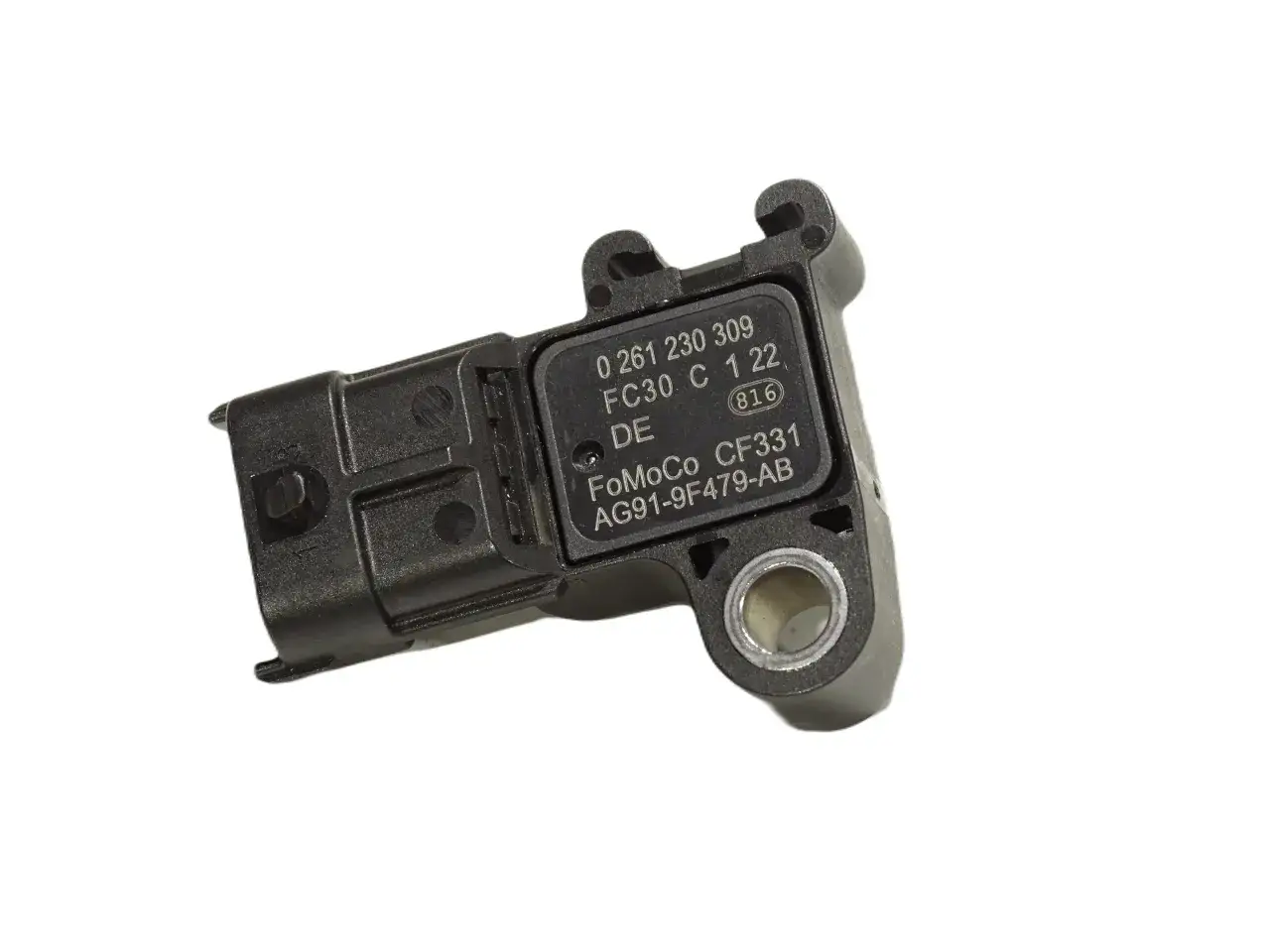

Czujnik MAP, czyli Manifold Absolute Pressure, przekazuje sterownikowi informację o bezwzględnym ciśnieniu powietrza w kolektorze. ECU wykorzystuje ją do obliczania obciążenia silnika, dawki paliwa, kąta zapłonu oraz w wielu konstrukcjach także sterowania doładowaniem i recyrkulacją spalin.
Najważniejsze jest słowo „bezwzględne”. Odczyt 40 kPa nie oznacza, że w kolektorze panuje podciśnienie o wartości 40 kPa. Przy ciśnieniu atmosferycznym wynoszącym 100 kPa podciśnienie wynosi w takim przypadku około 60 kPa. Im niższy odczyt MAP w silniku benzynowym na biegu jałowym, tym większe podciśnienie w kolektorze.
Ja zawsze rozdzielam trzy pojęcia, które często są ze sobą mylone:
- MAP to ciśnienie absolutne w kolektorze, podawane najczęściej w kPa.
- Podciśnienie to różnica między ciśnieniem atmosferycznym a ciśnieniem w kolektorze.
- Ciśnienie doładowania to nadwyżka ponad aktualne ciśnienie atmosferyczne.
Przykład jest prosty. Jeżeli skaner pokazuje 180 kPa, a na zewnątrz panuje około 100 kPa, rzeczywiste doładowanie wynosi mniej więcej 0,8 bara. Bez tej korekty łatwo uznać 1,8 bara absolutnego za 1,8 bara doładowania, co prowadzi do błędnej diagnozy.
Jakie wartości są typowe w różnych warunkach
Nie istnieje jedna uniwersalna wartość odpowiednia dla każdego silnika. Znaczenie mają między innymi pojemność, stopień sprężania, fazy rozrządu, temperatura, wysokość nad poziomem morza, obciążenie oraz obecność turbodoładowania. Poniższe liczby traktuję jako punkt odniesienia, a nie sztywną normę fabryczną.
| Warunki pracy | Orientacyjny odczyt MAP | Co zwykle oznacza |
|---|---|---|
| Zapłon włączony, silnik wyłączony | 90-103 kPa | Ciśnienie zbliżone do atmosferycznego |
| Ciepły silnik wolnossący na biegu jałowym | 25-40 kPa | Wyraźne podciśnienie i zamknięta przepustnica |
| Silnik benzynowy podczas hamowania silnikiem | 10-25 kPa | Bardzo duże podciśnienie, jeśli układ działa prawidłowo |
| Silnik wolnossący przy pełnym otwarciu przepustnicy | 85-100 kPa | Ciśnienie zbliżone do atmosferycznego |
| Silnik turbodoładowany pod obciążeniem | Często 120-220 kPa | Wartość zależna od sterowania turbiną i konkretnej jednostki |
Jeżeli przy wyłączonym silniku odczyt wynosi 45 kPa, nie zaczynałbym od wymiany sensora. Taki wynik może wskazywać na problem z zasilaniem, masą, przewodem sygnałowym albo samym czujnikiem. Z kolei 35 kPa na biegu jałowym nie jest samo w sobie powodem do niepokoju, jeśli silnik pracuje równo, a wartość stabilnie reaguje na zmianę obrotów.
W silniku turbodoładowanym trzeba dodatkowo porównać ciśnienie wymagane z rzeczywistym. Różnica kilku kPa może być normalna, ale stałe odchylenie rzędu 20-30 kPa lub więcej podczas obciążenia wymaga już sprawdzenia dolotu, sterowania turbiną i szczelności przewodów.Co powoduje nieprawidłowe wskazania
Błędny odczyt nie zawsze oznacza awarię MAP-sensora. W mojej ocenie najczęściej traci się czas przez wymianę części bez sprawdzenia, czy do czujnika dociera właściwe zasilanie i czy silnik rzeczywiście wytwarza oczekiwane podciśnienie.
Nieszczelność układu dolotowego
Lewe powietrze dostające się za przepustnicą zmienia warunki pracy silnika i może podnosić odczyt MAP na biegu jałowym. Przyczyną bywa pęknięty przewód, uszczelka kolektora, przewód odmy albo nieszczelne podłączenie serwa hamulcowego. Typowe objawy to niestabilne obroty, uboga mieszanka i wypadanie zapłonów.
Zabrudzony lub uszkodzony czujnik
Olej z odmy, pył i osad mogą zabrudzić kanał pomiarowy. Samo czyszczenie czasem pomaga, ale nie wolno zalewać elementu agresywnym preparatem ani dotykać delikatnej membrany. Jeżeli sygnał pozostaje nierówny lub nie reaguje na zmianę obciążenia, czujnik może być zużyty elektronicznie.
Problemy z instalacją elektryczną
Większość analogowych czujników MAP korzysta z napięcia referencyjnego około 5 V, masy i przewodu sygnałowego. Korozja w złączu, przetarty przewód albo słaba masa potrafią dać objawy identyczne jak uszkodzony sensor. Z tego powodu sam odczyt kodu błędu nie powinien decydować o zakupie części.
Przeczytaj również: EGR w samochodzie - objawy awarii, czyszczenie i wymiana
Usterki mechaniczne silnika
Nieprawidłowe fazy rozrządu, niska kompresja, nieszczelne zawory lub problem z układem EGR także wpływają na ciśnienie w kolektorze. Jeżeli odczyt pulsuje, a silnik pracuje nierówno, przyczyna może leżeć głębiej niż w układzie pomiarowym. Wtedy potrzebne są dodatkowe testy, między innymi pomiar kompresji lub próba szczelności cylindrów.
Jak sprawdzić układ krok po kroku
Najprostszy i najbezpieczniejszy początek to odczyt danych bieżących przez interfejs OBD2. Nie wystarczy jednak skasować błędu i sprawdzić, czy kontrolka zgaśnie. Trzeba obserwować, jak zmienia się wartość w kilku różnych warunkach.
- Włącz zapłon przy wyłączonym silniku. MAP powinien być zbliżony do ciśnienia atmosferycznego. Jeżeli znacząco odbiega od odczytu barometru lub drugiego sprawnego czujnika, zacznij od instalacji elektrycznej i sensora.
- Uruchom rozgrzany silnik. Na biegu jałowym odczyt w benzynowym silniku wolnossącym powinien spaść wyraźnie poniżej wartości atmosferycznej i pozostać względnie stabilny.
- Delikatnie zwiększ obroty. Przy szybkim otwarciu przepustnicy wartość MAP powinna rosnąć. Brak reakcji, skoki lub opóźnienie wskazują na problem z czujnikiem, przewodem albo sterowaniem.
- Sprawdź reakcję pod obciążeniem. W turbodieslu lub silniku benzynowym turbo porównaj wartość rzeczywistą z wymaganą. Jeżeli rzeczywista regularnie nie nadąża, trzeba skontrolować przewody, zawór sterujący i turbosprężarkę.
- Obejrzyj dolot mechanicznie. Sprawdź opaski, przewody intercoolera, króćce podciśnienia, odmę i uszczelki. Niewielka nieszczelność może być niewidoczna na pierwszy rzut oka.
W silniku benzynowym przydatny bywa także wakuometr podłączony bezpośrednio do kolektora. Równy odczyt na biegu jałowym jest ważniejszy niż idealne trafienie w jedną liczbę. Drgania wskazówki mogą sugerować problemy z zaworami, zapłonem albo szczelnością cylindrów, ale ich interpretacja wymaga porównania z innymi objawami.
Nie zalecam mierzenia napięcia sygnałowego według przypadkowej tabeli znalezionej w internecie. Zakres napięć zależy od konkretnego czujnika, a niektóre wersje mają także zintegrowany pomiar temperatury. Najpewniejsza metoda to dokumentacja dla danego silnika oraz obserwacja płynnej zmiany sygnału przy kontrolowanym podciśnieniu.
MAP, MAF i doładowanie to nie to samo
MAP i MAF często występują w jednym samochodzie, ale mierzą różne parametry. MAP określa ciśnienie w kolektorze, natomiast MAF mierzy masę przepływającego powietrza. Jeden czujnik może podawać prawidłowy sygnał, podczas gdy drugi będzie zabrudzony lub uszkodzony.
| Element | Co mierzy | Typowe skutki problemu |
|---|---|---|
| MAP | Ciśnienie absolutne w kolektorze | Problemy z dawką paliwa, zapłonem i doładowaniem |
| MAF | Masę powietrza przepływającego przez dolot | Spadek mocy, dymienie, błędne korekty paliwowe |
| Czujnik doładowania | Ciśnienie w przewodzie dolotowym lub kolektorze | Ograniczenie mocy i błędy układu turbo |
W niektórych samochodach czujnik doładowania jest konstrukcyjnie tym samym typem elementu co MAP, ale jego lokalizacja i zakres pomiarowy są inne. Nie można więc kupować części wyłącznie po nazwie. Liczy się numer katalogowy, zakres ciśnienia, liczba pinów i charakterystyka sygnału.
Podobnie nie należy porównywać odczytu z aplikacji OBD z wartością na manometrze bez sprawdzenia jednostek. Skaner zwykle pokazuje ciśnienie absolutne, a manometr doładowania najczęściej pokazuje ciśnienie względem atmosfery. To dwa różne sposoby prezentacji tego samego zjawiska.
Jak uniknąć kosztownej wymiany na chybił trafił
Podstawowy odczyt błędów OBD2 kosztuje zwykle około 50-150 zł, a rozszerzona diagnostyka parametrów bieżących może kosztować więcej. Sam zamiennik MAP bywa dostępny za 40-150 zł, markowy element często kosztuje 100-300 zł, a część oryginalna może być znacznie droższa. Do tego dochodzi robocizna, zwykle około 80-200 zł, zależnie od dostępu.
Najtańsza część nie zawsze jest oszczędnością. Sensor o złej charakterystyce może podawać wartości mieszczące się pozornie w rozsądnym zakresie, ale niezgodne z wymaganiami sterownika. Efektem bywają korekty paliwowe, gorsze spalanie i powracające błędy.
Ja przyjąłbym prostą kolejność działania. Najpierw porównanie MAP przy wyłączonym silniku, potem obserwacja na biegu jałowym i przy zmianie obrotów, następnie kontrola zasilania oraz szczelności. Dopiero gdy te punkty są poprawne, wymiana czujnika ma mocne uzasadnienie.
Jeżeli samochód nagle stracił moc, świeci kontrolka silnika, a odczyt ciśnienia pozostaje nielogiczny, lepiej ograniczyć jazdę do minimum. Szczególnie w silniku turbodoładowanym błędny sygnał może zaburzyć sterowanie doładowaniem, a dalsza jazda pod obciążeniem może pogłębić problem.Jeden odczyt nie wystarczy do diagnozy
Ciśnienie w dolocie jest bardzo dobrym wskaźnikiem kondycji układu, ale trzeba czytać je razem z obrotami, temperaturą, przepływem powietrza, korektami paliwowymi i ciśnieniem doładowania. Najbardziej podejrzane są nie konkretne liczby, lecz brak logicznej reakcji na zmianę warunków pracy.
Jeżeli wartość przy wyłączonym silniku odpowiada atmosferycznej, na biegu jałowym wyraźnie spada, a podczas dodawania gazu rośnie płynnie, sam MAP prawdopodobnie działa prawidłowo. Wtedy przyczyny problemu trzeba szukać w szczelności dolotu, zapłonie, rozrządzie, paliwie albo mechanice silnika.
Najrozsądniejsza diagnostyka nie polega na zgadywaniu po jednym kodzie błędu. Kilka minut z testerem, kontrola przewodów i porównanie wartości rzeczywistych z wymaganymi często pozwalają zaoszczędzić więcej niż koszt przypadkowo kupionego czujnika.
