Gdy silnik z turbosprężarką traci moc, nierówno przyspiesza albo przechodzi w tryb awaryjny, przyczyną może być niewielki element sterujący przepływem spalin. Westgate, poprawnie zapisywany jako wastegate, odpowiada za kontrolę ciśnienia doładowania i chroni turbinę przed zbyt ciężką pracą. Wyjaśniam, jak działa ten zawór, czym różni się od zmiennej geometrii i blow-offu oraz po czym rozpoznać jego awarię.
Wastegate decyduje, ile spalin napędza turbinę
- Wastegate to zawór upustowy po stronie wydechowej turbosprężarki.
- Jego zadaniem jest utrzymanie bezpiecznego ciśnienia doładowania.
- Może być sterowany podciśnieniem, ciśnieniem lub elektronicznym siłownikiem.
- Typowe objawy usterki to utrata mocy, przeładowanie, niedoładowanie i tryb awaryjny.
- Nie należy mylić go z zaworem blow-off ani ze zmienną geometrią VGT.
Co to jest wastegate w silniku

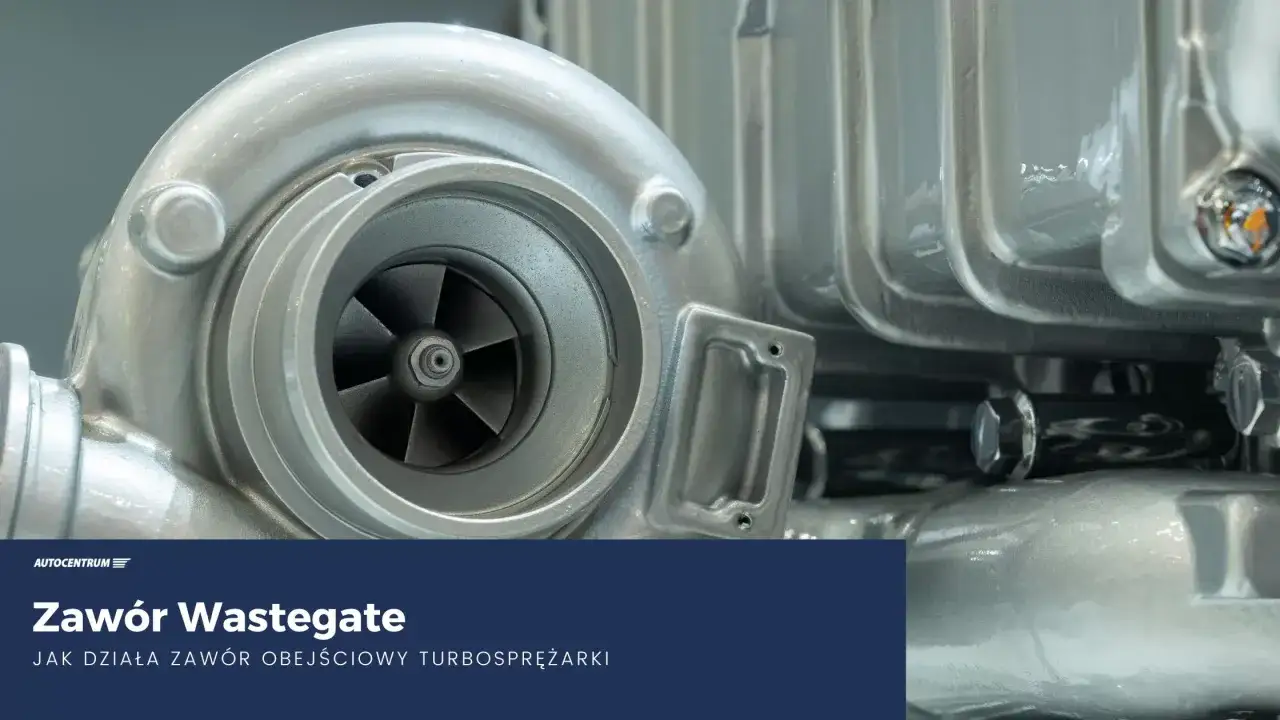

Wastegate to zawór obejściowy spalin zamontowany przy turbosprężarce. Kiedy jest zamknięty, większość gazów wydechowych trafia na wirnik turbiny i napędza sprężarkę tłoczącą powietrze do silnika. Po osiągnięciu określonego poziomu doładowania zawór uchyla się, a część spalin omija turbinę.
Dzięki temu turbo nie rozpędza się bez ograniczeń. To ważne, ponieważ zbyt wysokie ciśnienie może powodować przeładowanie, wzrost temperatury spalin, spalanie stukowe w silniku benzynowym albo nadmierne obciążenie tłoków, zaworów i samej turbosprężarki.
W praktyce spotykam dwa określenia, które bywają stosowane zamiennie. Technicznie poprawna nazwa to wastegate, natomiast „westgate” jest popularnym zapisem fonetycznym używanym przez kierowców i w ogłoszeniach. Nie oznacza on innego podzespołu.
Jak działa zawór upustowy turbosprężarki
Najprostszy układ składa się z klapki lub grzybka zaworu, cięgna, sprężyny oraz siłownika. Przy niskim obciążeniu zawór pozostaje zamknięty, aby spaliny skutecznie rozpędzały turbinę. Gdy ciśnienie doładowania zbliża się do wartości ustalonej dla danego silnika, siłownik zaczyna otwierać obejście.
W starszych konstrukcjach sterowanie odbywa się głównie pneumatycznie. Ciśnienie z układu dolotowego działa na membranę siłownika, a ta przez cięgno porusza klapką. W wielu nowszych samochodach pracą zaworu zarządza elektrozawór sterowany przez sterownik silnika, a czasem bezpośrednio elektroniczny nastawnik.Nie ma jednej uniwersalnej wartości ciśnienia, przy której każdy wastegate powinien się otworzyć. Zależy ona od konstrukcji silnika, mapy sterownika, rodzaju paliwa, turbosprężarki i warunków pracy. Dlatego regulowanie długości cięgna „na oko” może pogorszyć sytuację zamiast zwiększyć moc.
Przeczytaj również: Turbina czy turbosprężarka? Jak nie pomylić awarii
Wastegate wewnętrzny i zewnętrzny
W wersji wewnętrznej klapka znajduje się w obudowie turbiny i jest sterowana przez zamontowany przy niej siłownik. To rozwiązanie spotykane w większości seryjnych samochodów, ponieważ jest kompaktowe, ciche i wystarczające dla fabrycznej mocy.
Wastegate zewnętrzny jest osobnym zaworem umieszczonym na kolektorze wydechowym lub w jego pobliżu. Daje większą kontrolę nad przepływem spalin, dlatego stosuje się go między innymi w silnikach wyczynowych i mocno zmodyfikowanych. W samochodzie używanym na co dzień taka przeróbka nie jest automatycznie lepsza. Może oznaczać hałas, trudniejsze strojenie i konieczność przebudowy całego układu.
Awaria wastegate i jej typowe objawy
Uszkodzenie nie zawsze dotyczy samej klapki. Problem może powodować zapieczone cięgno, pęknięta membrana, nieszczelny przewód podciśnienia, uszkodzony elektrozawór albo zużyta oś klapki. Właśnie dlatego sam objaw utraty mocy nie wystarcza do postawienia diagnozy.| Objaw | Możliwa przyczyna | Co może zauważyć kierowca |
|---|---|---|
| Utrata mocy | Zawór pozostaje otwarty, nieszczelny siłownik lub problem ze sterowaniem | Samochód słabo przyspiesza, szczególnie pod obciążeniem |
| Przeładowanie | Zapieczona klapka lub cięgno, które nie pozwala otworzyć obejścia | Szarpanie, kontrolka silnika, tryb awaryjny |
| Nierówne doładowanie | Luz na klapce, nieszczelność przewodów albo wadliwy elektrozawór | Moc pojawia się i znika, reakcja na gaz jest nieprzewidywalna |
| Metaliczne grzechotanie | Zużyta klapka, oś lub cięgno | Hałas słyszalny szczególnie przy zmianie obciążenia |
Podobne objawy dają jednak pęknięte przewody dolotowe, nieszczelny intercooler, zabrudzony czujnik ciśnienia, awaria przepływomierza lub zużyta turbina. Z mojego punktu widzenia najczęstszy błąd polega na wymianie turbosprężarki bez sprawdzenia przewodów i układu sterowania. Czasem winny jest element za kilkadziesiąt złotych, a nie całe turbo.
Jak sprawdzić, czy problem dotyczy wastegate
Diagnostykę zaczyna się od odczytu błędów i parametrów bieżących. Trzeba porównać ciśnienie zadane przez sterownik z ciśnieniem rzeczywistym, najlepiej podczas jazdy pod obciążeniem. Sam odczyt błędu nie zawsze wskazuje uszkodzony zawór, ponieważ sterownik może jedynie informować o tym, że układ nie osiąga oczekiwanych wartości.
- Sprawdź przewody podciśnienia, przewody ciśnieniowe i połączenia intercoolera.
- Oceń, czy cięgno siłownika porusza się płynnie i bez nadmiernego luzu.
- Wykonaj test siłownika przy użyciu odpowiedniej pompki podciśnieniowej lub ciśnieniowej.
- Przetestuj elektrozawór sterujący i sprawdź jego instalację elektryczną.
- Porównaj logi ciśnienia doładowania podczas przyspieszania z danymi producenta.
W samochodach z elektronicznym nastawnikiem często potrzebna jest procedura adaptacji po wymianie lub naprawie. Nie powinno się ręcznie przestawiać ogranicznika ani skracać cięgna bez pomiarów i wiedzy o konkretnej turbosprężarce. Błędna regulacja może wywołać przeładowanie albo spowodować, że silnik będzie stale niedoładowany.
Jeżeli klapka jest zapieczona, czasem pomaga czyszczenie mechanizmu. Przy zużytej osi, pękniętej obudowie lub dużym luzie konieczna może być regeneracja turbiny albo wymiana uszkodzonego elementu. Zakres naprawy zależy od konstrukcji, dlatego wycena bez oględzin bywa zwyczajnie niewiarygodna.
Czym wastegate różni się od blow-offu i VGT
Te elementy często trafiają do jednej rozmowy o turbosprężarkach, ale wykonują różne zadania. Wastegate kontroluje przepływ spalin przed turbiną, blow-off pracuje po stronie dolotowej, a VGT zmienia geometrię kierownic spalin.
| Element | Położenie | Główna funkcja |
|---|---|---|
| Wastegate | Strona wydechowa | Ogranicza ilość spalin napędzających turbinę |
| Blow-off lub diverter valve | Strona dolotowa | Upuszcza albo zawraca sprężone powietrze po zamknięciu przepustnicy |
| VGT lub VNT | Wewnątrz turbiny | Zmienia kąt kierownic spalin i dostosowuje pracę turbiny do obrotów |
W turbosprężarce ze zmienną geometrią regulacja odbywa się przez przestawianie kierownic, a nie przez klasyczną klapkę wastegate. Niektóre konstrukcje mogą jednak łączyć oba rozwiązania. Z kolei zawór blow-off nie zastępuje wastegate, ponieważ nie kontroluje bezpośrednio energii spalin napędzających turbinę.
Co robić, żeby nie skrócić życia układu
Największe znaczenie ma sprawny olej, drożny dolot i brak nieszczelności. Po dynamicznej jeździe nie zawsze trzeba długo „chłodzić turbinę” na postoju, ale po dużym obciążeniu rozsądne jest spokojne pokonanie ostatnich kilometrów. Ważniejsze od rytuałów jest regularne serwisowanie oleju i kontrola przewodów.
Nie polecam montowania mocniejszego wastegate jako prostego sposobu na większą moc. Sam zawór nie poprawi osiągów, jeśli ograniczeniem są wtryskiwacze, intercooler, układ wydechowy, mapa sterownika albo temperatura spalin. W modyfikowanym silniku potrzebne jest całe strojenie układu, a nie przypadkowa zmiana jednego elementu.
Do warsztatu warto pojechać szybko, gdy pojawia się metaliczne grzechotanie, kontrolka silnika, nagła utrata mocy albo wyraźnie nierówne doładowanie. Jazda z przeładowaniem może skończyć się znacznie droższą awarią niż naprawa siłownika czy przewodu sterującego.
Mały zawór, duża odpowiedzialność za pracę silnika
Najkrócej mówiąc, wastegate pilnuje, aby turbosprężarka dostarczała tyle doładowania, ile bezpiecznie przewidziano dla silnika. W sprawnym układzie działa niemal niezauważalnie, ale jego usterka szybko odbija się na mocy, spalaniu i trwałości jednostki.
Gdy pojawiają się problemy, nie zakładałbym od razu uszkodzenia całej turbiny. Najpierw trzeba sprawdzić sterowanie, przewody, ruch cięgna i różnicę między ciśnieniem zadanym a zmierzonym. Taka kolejność zwykle prowadzi do trafniejszej diagnozy i pozwala uniknąć wymiany sprawnych części.
