Turbosprężarka wykorzystuje spaliny, aby wtłoczyć do silnika więcej powietrza
- Spaliny napędzają turbinę, a ta przez wspólny wał obraca sprężarkę.
- Sprężone powietrze trafia do cylindrów, dzięki czemu można spalić więcej paliwa i uzyskać większą moc.
- Intercooler chłodzi powietrze, zwiększając jego gęstość i ilość tlenu w cylindrze.
- Wastegate lub zmienna geometria kontrolują ciśnienie doładowania i chronią silnik.
- Turbina nie włącza się nagle. Pracuje cały czas, ale jej działanie staje się odczuwalne dopiero przy odpowiednim przepływie spalin.
Od spalin do dodatkowej mocy
Najprościej mówiąc, turbosprężarka odzyskuje część energii ze spalin, które w silniku wolnossącym po prostu trafiają do układu wydechowego. Gorące gazy obracają wirnik turbiny, a ten sam wał napędza wirnik sprężarki po stronie dolotowej. Dzięki temu do cylindrów trafia więcej powietrza niż mogłoby zostać zassane wyłącznie przez podciśnienie.
Większa ilość powietrza oznacza większą ilość tlenu. Sterownik silnika może więc podać więcej paliwa, zachowując właściwe proporcje mieszanki. Efektem jest większa moc i moment obrotowy bez konieczności znacznego zwiększania pojemności skokowej silnika.
Warto od razu rozprawić się z popularnym uproszczeniem. Turbo nie jest urządzeniem, które nagle „załącza się” przy określonych obrotach. Wirniki zaczynają obracać się już po uruchomieniu silnika, lecz przy małym obciążeniu przepływ spalin jest zbyt słaby, aby wytworzyć wyraźne ciśnienie doładowania. Odczuwalne działanie pojawia się wtedy, gdy silnik potrzebuje więcej powietrza, zwykle podczas mocnego przyspieszania.
Co dzieje się wewnątrz turbosprężarki

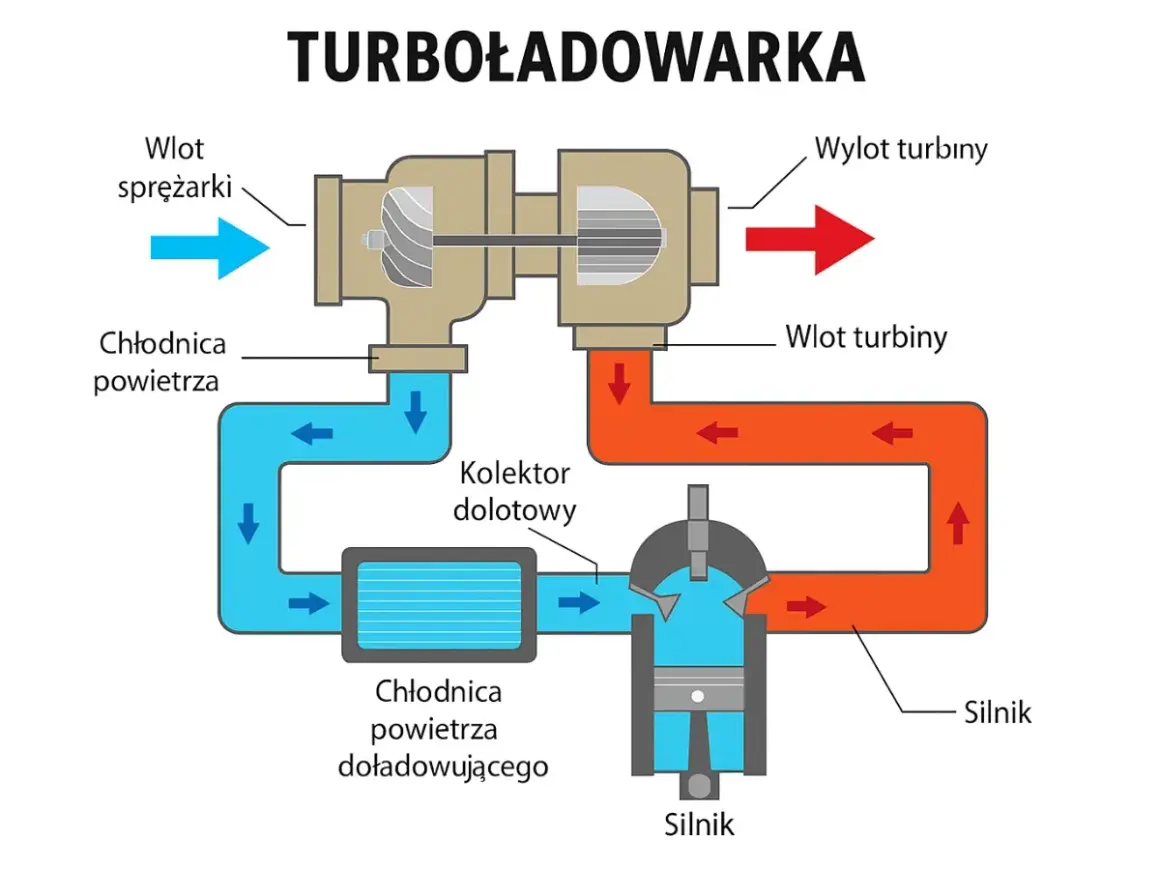

Turbosprężarka ma dwie podstawowe strony. Po stronie gorącej znajduje się turbina napędzana spalinami, a po stronie zimnej sprężarka zasysająca i ściskająca powietrze. Oba wirniki są połączone wspólnym wałem pracującym na bardzo wysokich obrotach.
Droga spalin
Spaliny opuszczają cylindry przez kolektor wydechowy i trafiają do obudowy turbiny. Odpowiednio ukształtowane kanały kierują je na łopatki wirnika, wprawiając go w ruch. Po oddaniu części energii gazy płyną dalej do układu wydechowego.
Droga powietrza
Sprężarka zasysa powietrze przez filtr, a następnie zwiększa jego ciśnienie. Sprężanie podnosi jednak temperaturę powietrza, dlatego w wielu samochodach trafia ono do intercoolera, czyli chłodnicy powietrza doładowującego. Schłodzone powietrze jest gęstsze i zawiera więcej tlenu w tej samej objętości, więc silnik może efektywniej spalać paliwo.
| Element | Funkcja | Co się dzieje przy problemie |
|---|---|---|
| Turbina | Wykorzystuje energię spalin do napędu wału | Spadek mocy, hałas, możliwe uszkodzenie wirnika |
| Sprężarka | Zwiększa ciśnienie powietrza dolotowego | Brak doładowania, nieszczelności, dymienie |
| Intercooler | Obniża temperaturę sprężonego powietrza | Spadek osiągów, ślady oleju przy nieszczelności |
| Łożyskowanie i kanały olejowe | Utrzymują wał i zapewniają smarowanie | Świst, luz wału, wyciek oleju, zatarcie |
Dlaczego turbo nie daje pełnej mocy od razu
Opóźnienie między dodaniem gazu a wyraźnym wzrostem ciśnienia doładowania nazywa się turbodziurą. Wynika głównie z bezwładności wirników oraz z tego, że przy niskich obrotach silnik wytwarza za mało spalin, aby szybko rozpędzić turbinę.
Na skalę tego zjawiska wpływa rozmiar turbosprężarki. Duży wirnik może dostarczyć dużo powietrza przy wysokim obciążeniu, ale potrzebuje więcej czasu na rozpędzenie. Mała turbina reaguje szybciej, jednak przy dużej mocy może mieć mniejszą wydajność i silniej się nagrzewać.
Producenci ograniczają turbodziurę przez kilka rozwiązań. Stosują mniejsze turbiny, układy twin-scroll, czyli oddzielające impulsy spalin z poszczególnych cylindrów, oraz turbosprężarki ze zmienną geometrią. Pomaga też odpowiednie sterowanie przepustnicą, wtryskiem paliwa i ciśnieniem doładowania.
W praktyce kierowca może ograniczyć opóźnienie, utrzymując silnik w zakresie obrotów, w którym turbina pracuje sprawnie. Nie oznacza to jednak, że trzeba stale jeździć na wysokich obrotach. Najgorsze dla elastyczności jest mocne wciskanie gazu na zbyt wysokim biegu przy bardzo niskich obrotach.
Wastegate, zmienna geometria i intercooler
Samo zwiększanie ciśnienia nie wystarczy. Turbosprężarka musi być jeszcze kontrolowana, ponieważ nadmierne doładowanie może prowadzić do spalania stukowego, przegrzewania, przeciążenia tłoków i uszkodzenia silnika.
Zawór wastegate
Wastegate to zawór, który pozwala części spalin ominąć turbinę. Gdy ciśnienie doładowania zbliża się do wartości ustalonej przez sterownik, zawór otwiera się i ogranicza ilość gazów napędzających wirnik. W ten sposób utrzymuje bezpieczny poziom doładowania.
Zmienna geometria turbiny
W turbosprężarce z VGT lub VTG ruchome kierownice zmieniają przekrój kanałów, którymi spaliny docierają do wirnika. Przy niskich obrotach kierownice pomagają przyspieszyć przepływ gazów, a przy wysokim obciążeniu otwierają się szerzej, aby nie dopuścić do nadmiernego ciśnienia.
To rozwiązanie poprawia reakcję silnika, ale jest bardziej wrażliwe na zanieczyszczenia i zapieczenie mechanizmu. Szczególnie w dieslach eksploatowanych głównie na krótkich trasach zmienna geometria może z czasem pracować coraz ciężej.
Przeczytaj również: Samoczynne dodawanie gazu w benzynie - co sprawdzić najpierw
Intercooler i zawory dolotowe
Intercooler obniża temperaturę sprężonego powietrza, ale jego zadaniem nie jest zwiększanie ciśnienia. Jeżeli przewód między turbosprężarką a kolektorem dolotowym pęknie albo zsunie się z opaski, samochód może stracić moc, pojawić się może syczenie, a w dieslu także czarny dym.
W silnikach benzynowych stosuje się również zawór upustowy, często nazywany blow-off albo bypass. Po zamknięciu przepustnicy usuwa on nadmiar ciśnienia z dolotu, aby gwałtownie nie hamować sprężarki. Charakterystyczny dźwięk zaworu nie jest jednak dowodem większej mocy ani sprawności układu.
Różnice między benzyną a dieslem
Ogólna zasada działania jest taka sama w obu typach silników. Spaliny napędzają turbinę, sprężarka wtłacza powietrze, a sterownik dobiera dawkę paliwa i kontroluje ciśnienie. Różnice wynikają głównie z temperatury spalin, sposobu spalania i strategii sterowania.
| Cecha | Silnik benzynowy | Silnik Diesla |
|---|---|---|
| Kontrola mocy | Dużą rolę odgrywa przepustnica | Moc zależy głównie od dawki paliwa i ilości powietrza |
| Temperatura pracy | Zwykle wyższa temperatura spalin przy dużym obciążeniu | Inne warunki cieplne, zależne od obciążenia i układu oczyszczania spalin |
| Popularne rozwiązania | Wastegate, twin-scroll, bypass | Często zmienna geometria turbiny |
| Typowy problem | Przegrzanie, spalanie stukowe, nieszczelności dolotu | Zapieczona geometria, problemy z podciśnieniem, EGR lub DPF |
W nowoczesnych samochodach spotyka się także układy z dwiema turbosprężarkami. Mogą pracować sekwencyjnie, gdzie mniejsza turbina pomaga przy niskich obrotach, albo równolegle. Sama liczba turbin nie przesądza jednak o jakości konstrukcji. Liczy się dopasowanie całego układu do silnika, jego chłodzenia i sposobu sterowania.
Objawy problemów i zasady eksploatacji
Do typowych sygnałów zużycia turbosprężarki należą spadek mocy, wyraźne syczenie, nietypowy gwizd, niebieski dym z wydechu, zwiększone zużycie oleju i wejście silnika w tryb awaryjny. W dieslu może pojawić się także czarny dym, ale sam objaw nie wskazuje jeszcze jednoznacznie na uszkodzenie turbo.
Podobne symptomy powodują pęknięte przewody, nieszczelny intercooler, wadliwy przepływomierz, czujnik ciśnienia doładowania, zawór EGR albo filtr DPF. Dlatego nie traktuję wymiany turbosprężarki jako pierwszego kroku diagnostycznego. Najpierw trzeba sprawdzić szczelność dolotu, układ sterowania, ciśnienie oleju i zapisane błędy.
Najwięcej dla trwałości turbo robią proste nawyki. Używam oleju zgodnego z normą producenta, pilnuję poziomu i wymieniam go w rozsądnych odstępach, zwłaszcza gdy samochód jeździ głównie po mieście. Po długiej jeździe z dużym obciążeniem dobrze jest przez kilka minut jechać spokojniej, zamiast natychmiast zatrzymywać auto i gasić rozgrzany silnik.- Nie przyspieszaj gwałtownie na zimnym silniku.
- Nie ignoruj spadku mocy, dymienia ani nagłego wzrostu zużycia oleju.
- Kontroluj przewody dolotowe, opaski i intercooler.
- Wymieniaj filtr powietrza, aby ograniczyć ryzyko zanieczyszczenia sprężarki.
- Po intensywnej jeździe pozwól układowi spokojnie się schłodzić podczas łagodnej jazdy.
Najważniejsza zasada dla kierowcy z turbodoładowaniem
Turbosprężarka nie tworzy mocy z niczego. Wykorzystuje energię spalin, zwiększa ilość powietrza w cylindrach i pozwala silnikowi spalić więcej paliwa w kontrolowany sposób. To rozwiązanie daje świetną elastyczność i wysoką moc z niewielkiej pojemności, ale wymaga sprawnego olejenia, szczelnego dolotu i rozsądnego traktowania po rozgrzaniu.
Jeżeli samochód nagle stracił osiągi albo zaczął głośno świszczeć, nie zakładałbym od razu awarii samej turbiny. Dobra diagnoza całego układu doładowania często pozwala znaleźć znacznie prostszą przyczynę, a szybka reakcja może uchronić zarówno turbosprężarkę, jak i silnik przed kosztowną naprawą.
