Gdy w VW T4 2.5 TDI nagle znika moc, pojawia się tryb awaryjny albo zawór EGR przestaje reagować, winny często okazuje się nie sam turbodoładowany silnik, lecz nieszczelny lub źle podłączony przewód. Poniżej porządkuję schemat podciśnienia VW T4 2.5 TDI, pokazuję rolę zaworów N75, N18 i N239 oraz wyjaśniam, dlaczego kod silnika i rocznik mają tu większe znaczenie, niż zwykle się zakłada.
Najważniejsze informacje o układzie podciśnienia T4
- Najpierw sprawdź kod silnika, ponieważ ACV, AJT, AXL, AHY i AXG mogą mieć różne rozwiązania sterowania turbosprężarką.
- Pompa podciśnienia zasila serwo hamulcowe, zbiornik podciśnienia oraz zawory sterujące.
- N18 steruje EGR-em, a N75 reguluje doładowanie. W nowszych wersjach występuje także N239 sterujący klapą gaszącą.
- Nieszczelny wężyk może powodować brak mocy, dymienie, nierówną pracę EGR-u i zapis błędu regulacji ciśnienia.
- Nie kopiuj schematu ze zdjęcia bez weryfikacji. Liczy się sposób sterowania turbiną, a nie sam napis 2.5 TDI.
Od czego zacząć, zanim przepniesz pierwszy wężyk
W T4 montowano kilka odmian pięciocylindrowego diesla 2.5 TDI. Najczęściej spotkasz silniki AJT 65 kW, ACV i AXL 75 kW oraz AHY i AXG 111 kW. Do tego dochodzą różnice między rocznikami, zmianami konstrukcyjnymi i turbosprężarkami z zaworem wastegate albo geometrią VTG.
Dlatego dobry schemat zaczyna się od odczytania kodu silnika z naklejki serwisowej, dokumentów lub obudowy rozrządu. Ja zawsze porównuję później rysunek z tym, co rzeczywiście znajduje się w komorze silnika. W używanym T4 przewody bywają wymieniane, skracane, łączone trójnikami albo podłączane według schematu z innej wersji.
| Oznaczenie | Typowa rola układu | Na co uważać |
|---|---|---|
| AJT | Sterowanie EGR-em i układem doładowania | Brak fabrycznego intercoolera w wielu egzemplarzach |
| ACV | EGR oraz regulacja turbiny | Występują różne rozwiązania zależne od rocznika i osprzętu |
| AXL | EGR, klapa dolotu i sterowanie turbosprężarką VTG | Układ podciśnienia jest bardziej rozbudowany |
| AHY i AXG | EGR, klapa dolotu oraz turbina z geometrią VTG | Nie należy zamieniać zaworu N75 z N18 bez sprawdzenia parametrów |
Największa pułapka dotyczy silnika ACV. W części starszych wersji regulacja wastegate odbywa się z wykorzystaniem ciśnienia doładowania, a nie klasycznego podciśnienia. Jeżeli przy zaworze N75 widzisz przewód wychodzący od strony sprężarki, nie podłączaj go automatycznie do zbiornika podciśnienia.

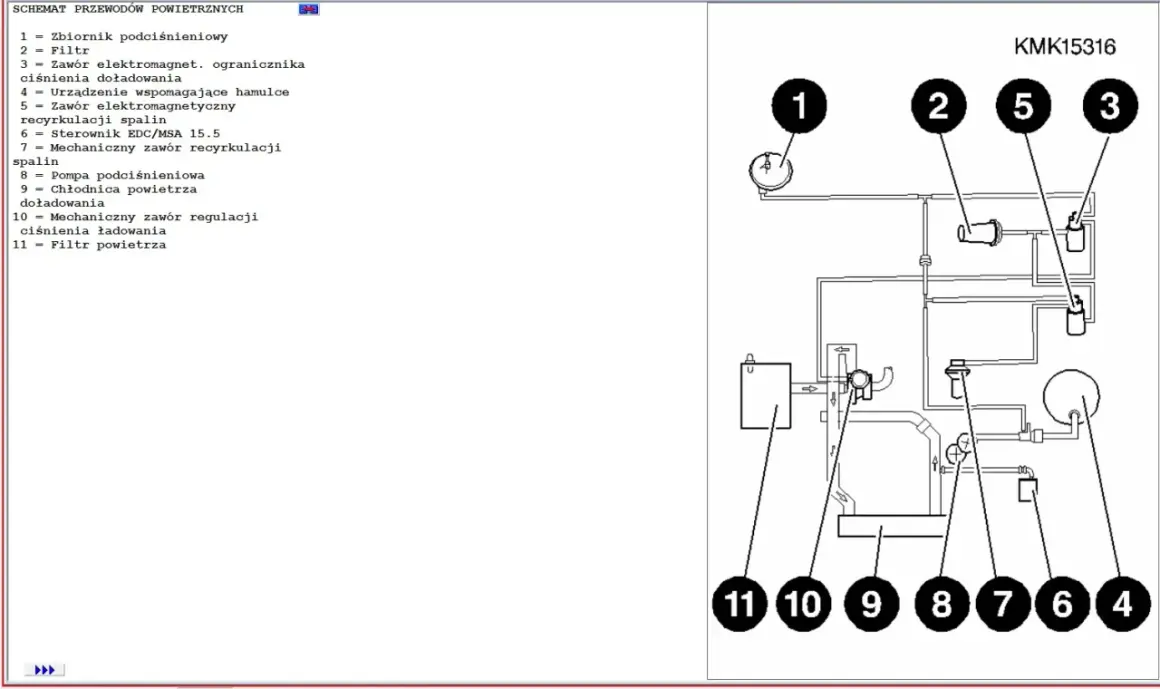

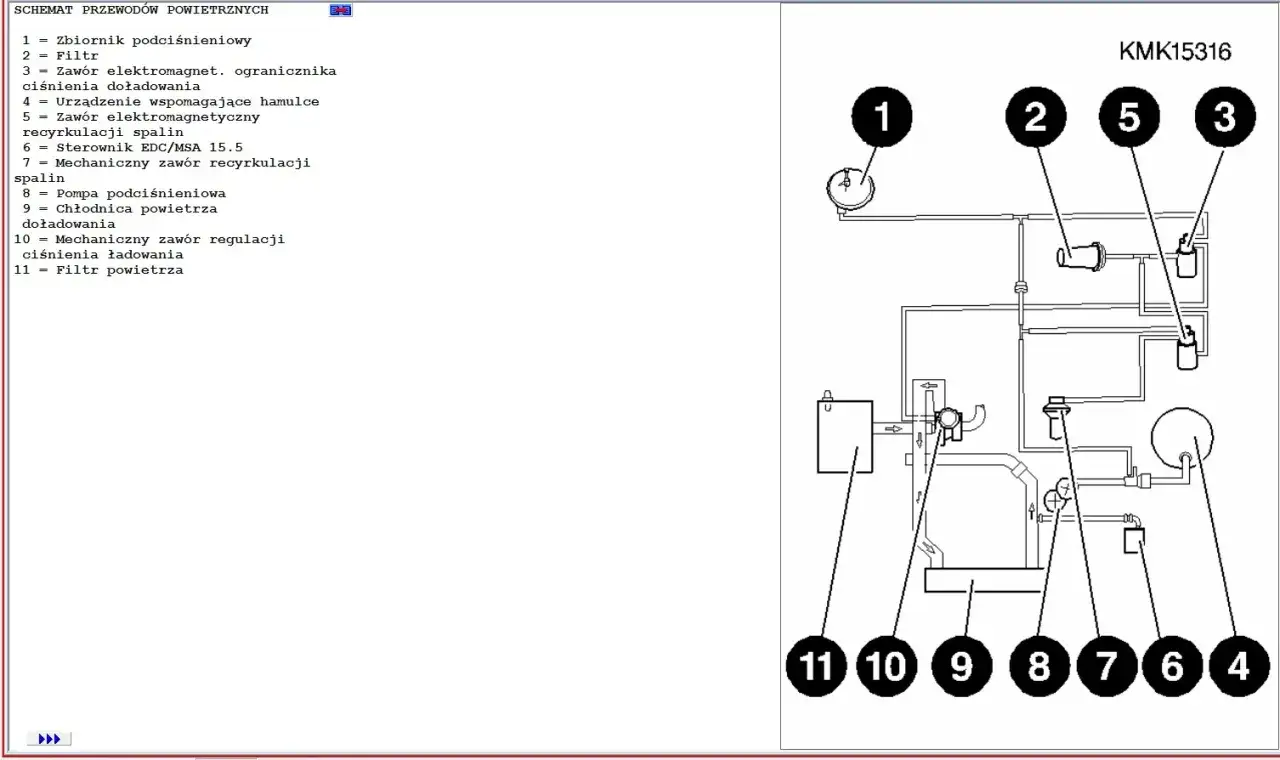

Jak wygląda główny przebieg przewodów
W odmianach, w których turbina jest sterowana podciśnieniem, podstawowy przebieg można zapisać tak:
Pompa podciśnienia → zawór zwrotny i przewód główny → zbiornik podciśnienia → zawór N75 → siłownik turbiny.
Równolegle z głównej magistrali zasilane są zawory odpowiedzialne za spaliny i klapę dolotu:
Pompa podciśnienia → N18 → siłownik zaworu EGR
Pompa podciśnienia → N239 → siłownik klapy dolotu
Pompa znajduje się przy silniku i wytwarza podciśnienie potrzebne przede wszystkim do działania wspomagania hamulców. Z tego powodu przewód serwa ma większą średnicę niż cienkie przewody sterujące. Nie wolno traktować wszystkich wężyków jako identycznych, bo pomyłka przy przewodzie serwa może mieć konsekwencje dla bezpieczeństwa jazdy.
Przeczytaj również: Ford S-MAX traci moc? Sprawdź przyczyny i koszty naprawy
Co oznaczają króćce zaworów
Większość elektrozaworów ma trzy przyłącza. Jedno służy do doprowadzenia podciśnienia, drugie prowadzi do siłownika, a trzecie jest odpowietrzeniem przez mały filtr. Na korpusie lub przy króćcach mogą pojawić się oznaczenia U, T i E, ale ich układ różni się między producentami zaworu.
- U oznacza doprowadzenie podciśnienia.
- T prowadzi do siłownika turbiny albo innego elementu wykonawczego.
- E jest odpowietrzeniem i zwykle powinno pozostać połączone z filtrem powietrza.
Nie sugeruję się samym położeniem króćców. Zawór zamienny może mieć króćce obrócone względem oryginału, dlatego przed demontażem robię zdjęcie i oznaczam każdy przewód taśmą. Taka drobnostka oszczędza później zgadywania, szczególnie gdy N18 i N75 znajdują się obok siebie na jednym uchwycie.
Różnice między ACV, AJT, AXL, AHY i AXG
Najważniejsze pytanie brzmi nie „gdzie jest N75?”, tylko czym steruje N75 w konkretnej wersji. W turbosprężarce wastegate siłownik otwiera zawór upustowy, natomiast w turbinie VTG podciśnienie zmienia położenie kierownic spalin.
| Rozwiązanie | Źródło sygnału | Element wykonawczy |
|---|---|---|
| Wastegate | Ciśnienie doładowania lub układ mieszany, zależnie od wersji | Siłownik wastegate |
| VTG | Podciśnienie sterowane przez N75 | Gruszka turbiny i mechanizm kierownic |
| EGR | Podciśnienie dozowane przez N18 | Membrana zaworu recyrkulacji spalin |
| Klapa dolotu | Podciśnienie podawane przez N239 | Siłownik klapy w układzie dolotowym |
W silnikach AHY i AXG sterowanie turbiną VTG korzysta z podciśnienia. Podobne rozwiązanie spotyka się w AXL. W ACV trzeba sprawdzić konkretną konfigurację, bo sam kod silnika nie zawsze wystarcza do rozpoznania wszystkich zmian osprzętu.
Różni się także układ EGR-u. W starszych odmianach może występować tylko zawór EGR sterowany przez N18, natomiast w późniejszych pojawia się dodatkowo klapa w kolektorze dolotowym sterowana przez N239. Jej zadaniem jest między innymi łagodniejsze gaszenie silnika i poprawa warunków pracy układu recyrkulacji.
Jak sprawdzić podciśnienie krok po kroku
Do podstawowej diagnostyki wystarczą latarka, kombinerki do opasek, kilka zaślepek i ręczna pompka podciśnieniowa z manometrem. Samo zasysanie powietrza ustami nie daje wiarygodnego wyniku i może wprowadzić wilgoć lub zanieczyszczenia do przewodu.
- Obejrzyj przewód główny między pompą, zaworem zwrotnym i serwem. Szukaj pęknięć, miękkich fragmentów oraz śladów oleju.
- Sprawdź zbiornik podciśnienia. Jeżeli jego króciec jest urwany albo przewód luźno siedzi, sterowanie może zanikać przy większym obciążeniu.
- Wymień sparciałe cienkie przewody. Najlepiej robić to odcinek po odcinku, żeby nie pomylić przyłączy.
- Przetestuj siłownik turbiny ręczną pompką. Cięgno powinno poruszać się płynnie, bez zacięć, a membrana powinna utrzymywać podciśnienie.
- Sprawdź N75 i N18. Podczas testu element powinien wyraźnie przełączać przepływ, a jego cewka nie może mieć przerwy ani zwarcia.
- Podłącz diagnostykę i porównaj ciśnienie wymagane z rzeczywistym. W grupie pomiarowej 011 można obserwować między innymi zadane i zmierzone ciśnienie doładowania oraz wysterowanie N75.
Orientacyjna rezystancja N75 dla wielu wersji ACV mieści się w zakresie 25-45 Ω, natomiast dla AHY i pochodnych często podaje się 15-20 Ω. To tylko test wstępny. Prawidłowa rezystancja nie dowodzi, że zawór jest szczelny i poprawnie przełącza kanały pod obciążeniem.
Jeżeli siłownik turbiny nie utrzymuje podciśnienia, nie ma sensu zaczynać od wymiany N75. Najpierw trzeba znaleźć nieszczelność w membranie, przewodzie albo przy samym króćcu turbiny. W praktyce właśnie przewody i zapieczony mechanizm turbiny są częstszym problemem niż całkowicie uszkodzony elektrozawór.
Objawy złego podłączenia i typowe błędy
Źle podłączony układ może zachowywać się podobnie do awarii turbosprężarki. Samochód traci moc, po ponownym uruchomieniu chwilowo odzyskuje osiągi, pojawia się dymienie albo zapisuje się błąd regulacji ciśnienia doładowania.
| Objaw | Możliwa przyczyna | Pierwsza kontrola |
|---|---|---|
| Brak mocy i tryb awaryjny | Nieszczelność przewodu N75, zacięta geometria, błędne podłączenie | Przewody N75, ruch cięgna turbiny, logi doładowania |
| Czarne dymienie | Niesprawny EGR, nieszczelny dolot lub problem z doładowaniem | N18, zawór EGR, przewody powietrzne |
| Twardy pedał hamulca | Nieszczelność głównego przewodu lub problem z pompą podciśnienia | Przewód serwa i zawór zwrotny |
| Szarpnięcie przy gaszeniu | N239 nie steruje prawidłowo klapą dolotu | Siłownik klapy i przewód N239 |
| Głośne syczenie | Pęknięty wężyk, trójnik albo nieszczelny zbiornik | Oględziny całej magistrali |
Częsty błąd polega na zamianie N18 z N75, bo zawory wyglądają podobnie i bywają zamontowane obok siebie. Ich charakterystyka pracy nie musi być jednak taka sama. Kolejny problem to założenie wężyka na odpowietrzenie zamiast na zasilanie. Silnik może wtedy pracować, ale regulacja będzie przypadkowa.
Nie polecam także trwałego zaślepiania EGR-u jako metody diagnostycznej. Odłączenie przewodu może chwilowo zmienić objawy, lecz nie pokaże, czy problemem jest zawór, sterowanie, zabrudzony dolot czy nieszczelność. Dodatkowo modyfikacje układu emisji mogą mieć konsekwencje podczas badania technicznego i kontroli pojazdu.
Jak odtworzyć instalację bez zgadywania
Najbezpieczniej pracować według zasady jeden przewód, jeden test, jedna zmiana. Zrób zdjęcia przed demontażem, opisz przewody według elementu, do którego prowadzą, i nie wymieniaj całej wiązki przewodów naraz bez zaznaczenia przebiegu.
Jeśli przewody są stare, można wymienić je kompletami, ale trzeba zachować ich średnicę wewnętrzną i prowadzenie z dala od gorącego wydechu. Zbyt luźny wężyk będzie zasysał lewe powietrze, a przewód poprowadzony przy kolektorze może po kilku tygodniach ponownie sparcieć.
Po naprawie uruchom silnik i sprawdź pracę EGR-u oraz turbiny, a później wykonaj jazdę próbną z odczytem parametrów. Sam fakt, że samochód odzyskał moc, nie oznacza jeszcze, że regulacja doładowania jest prawidłowa. Najlepszym potwierdzeniem jest zgodność wartości żądanej i rzeczywistej bez okresowego wchodzenia w tryb awaryjny.
Najprostsza droga do właściwego schematu dla Twojego T4
Uniwersalny opis pomaga zrozumieć zasadę działania, ale nie zastępuje identyfikacji konkretnej wersji. Przed przepięciem przewodów sprawdź kod silnika, rocznik, typ turbiny i obecność zbiornika podciśnienia. Te cztery informacje zwykle wystarczają, aby odrzucić niewłaściwy schemat.
Jeżeli po wymianie przewodów nadal występuje brak mocy, sprawdź kolejno szczelność, siłownik turbiny, N75, czujnik ciśnienia doładowania oraz mechanikę turbiny. Taka kolejność jest tańsza i bardziej miarodajna niż wymiana drogich elementów na chybił trafił, a przy okazji pozwala zachować oryginalne działanie całego układu.
