Jak sprawdzić czujnik ciśnienia LPG i nie wymienić go na próżno?

Co robi czujnik ciśnienia LPG i jakie objawy daje jego awaria

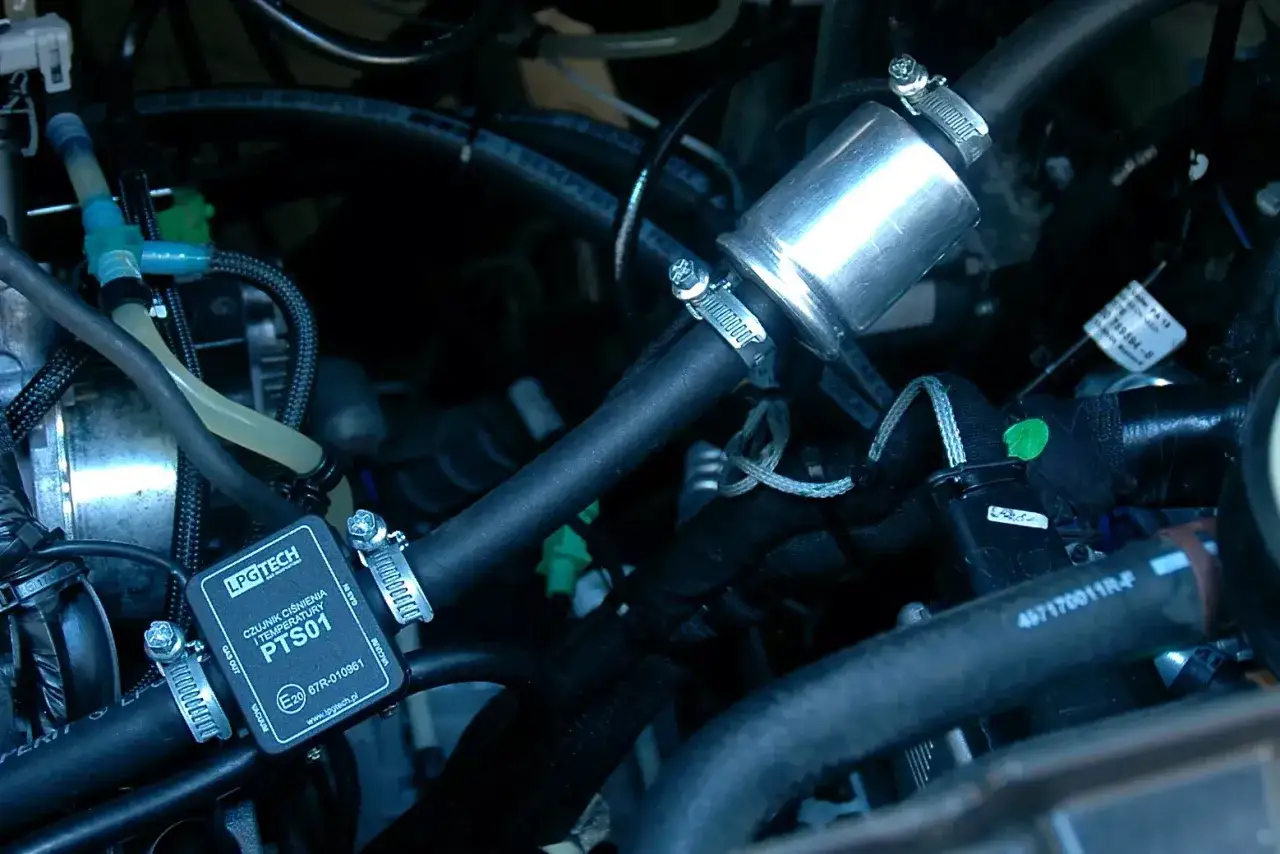

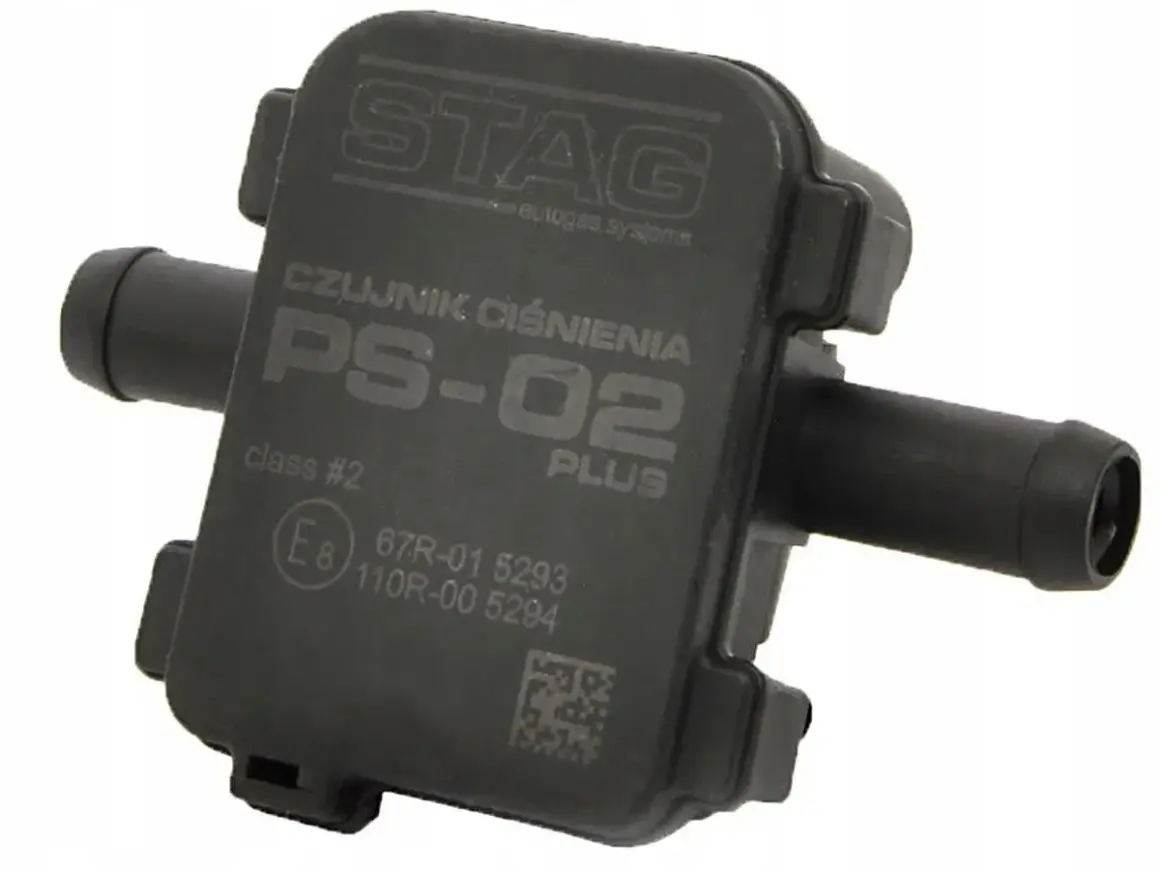

Czujnik ciśnienia, często nazywany mapsensorem, przekazuje sterownikowi informację o ciśnieniu gazu doprowadzanego do wtryskiwaczy. W wielu instalacjach mierzy również podciśnienie w kolektorze dolotowym oraz temperaturę gazu, dlatego jedna niewielka obudowa może mieć kilka niezależnych sygnałów.

Na podstawie tych danych sterownik dobiera dawkę paliwa i decyduje, czy instalacja może pracować na gazie. Gdy odczyt wygląda na zbyt niski, zerowy albo nagle zanika, komputer może uznać, że zabrakło gazu i automatycznie przełączyć silnik na benzynę.

Najczęściej spotykam się z takimi symptomami:

• samoczynne przełączanie z LPG na benzynę, zwłaszcza przy przyspieszaniu,
• szarpanie lub falowanie obrotów tylko podczas pracy na gazie,
• gaśnięcie silnika po przełączeniu na LPG,
• problemy z autokalibracją albo niestabilne ciśnienie widoczne w programie,
• kontrolka silnika i błędy dotyczące ciśnienia, zakresu sygnału lub wiarygodności pomiaru.

Sam objaw nie przesądza jednak o uszkodzeniu sensora. Podobne zachowanie powodują zapchane filtry, niewydolny reduktor, nieszczelny przewód podciśnienia, słaba masa albo uszkodzona wtyczka. Dlatego wymiana czujnika na podstawie samego szarpania jest zwykle zgadywaniem.

Najpierw obejrzyj instalację i odczytaj parametry

Diagnostykę zaczynam od silnika pracującego poprawnie na benzynie. Sprawdzam, czy obudowa sensora jest stabilnie zamocowana, przewody nie są przetarte, a wtyczka nie ma zielonego nalotu, wilgoci ani śladów oleistego osadu. Luźny pin w kostce potrafi udawać uszkodzenie drogiego elementu.

Przy wyłączonym zapłonie można ostrożnie odpiąć złącze elektryczne i ocenić jego stan. Nie rozłączaj jednak przewodów gazowych ani króćców przy pracującej instalacji. Jeżeli pojawia się zapach LPG, nie używaj miernika, lampy warsztatowej z iskrzącym przełącznikiem ani otwartego ognia.

Najwięcej informacji daje program właściwy dla sterownika LPG. Po podłączeniu interfejsu odczytaj na żywo:

• ciśnienie gazu,
• ciśnienie lub podciśnienie w kolektorze MAP,
• temperaturę gazu i reduktora,
• napięcie sygnału sensora, jeśli sterownik je udostępnia,
• kody błędów oraz moment, w którym występuje problem.

Na biegu jałowym ciśnienie gazu w wielu sekwencyjnych instalacjach ma wartość około 0,9-1,4 bara powyżej ciśnienia w kolektorze, ale nie traktuj tego jako sztywnej normy. Wartość zależy od reduktora, ustawień sterownika, rodzaju czujnika i sposobu prezentowania danych. Liczy się przede wszystkim zgodność z dokumentacją oraz stabilność odczytu.

Dobry test polega na obserwacji parametru podczas kilku sytuacji. Przy dodaniu gazu odczyt powinien reagować logicznie, a po ustabilizowaniu obrotów wracać do powtarzalnego poziomu. Jeżeli wskazanie skacze bez związku z pracą silnika albo stoi stale na jednej wartości, przechodzę do pomiarów elektrycznych.

Jak wykonać pomiar multimetrem krok po kroku

Do podstawowego testu wystarczy multimetr cyfrowy z pomiarem napięcia stałego. Potrzebujesz też schematu konkretnego czujnika, ponieważ układ pinów nie jest identyczny w urządzeniach STAG, KME, LPGTECH, BRC, AEB czy innych producentów. Nie zakładaj, że środkowy pin zawsze jest sygnałem.

1. Ustal zasilanie, masę i sygnał

W typowym czujniku analogowym spotkasz trzy przewody: zasilanie, masę i wyjście sygnałowe. W sensorach z pomiarem temperatury lub dwoma kanałami ciśnienia może być ich więcej. Oznaczenia znajdziesz na schemacie instalacji, obudowie albo w instrukcji sterownika.

Pomiar wykonuj najlepiej metodą back-probe, czyli przykładając końcówkę miernika od tyłu podłączonej wtyczki. Nie rozcinaj izolacji przewodów i nie wciskaj grubych sond w gniazda, bo można rozgiąć styki.

2. Sprawdź napięcie zasilania

Ustaw multimetr na napięcie stałe i przy włączonym zapłonie zmierz napięcie między przewodem zasilającym a masą. W wielu instalacjach będzie to około 5 V, zwykle z niewielkim odchyleniem. Niektóre czujniki korzystają jednak z innego sposobu zasilania, dlatego brak 5 V nie zawsze oznacza awarię.

Jeżeli napięcia nie ma, sprawdź bezpiecznik, ciągłość przewodu, połączenia masowe i zasilanie sterownika. Wymiana sensora w takiej sytuacji niczego nie naprawi. Szczególnie przydatne jest delikatne poruszanie wiązką podczas pomiaru. Chwilowy zanik napięcia wskazuje na luźny styk, pęknięty przewód albo problem w kostce.

3. Oceń jakość masy

Masa powinna być stabilna i mieć dobry kontakt. Możesz zmierzyć spadek napięcia między masą czujnika a minusem akumulatora, gdy silnik pracuje. Wynik rzędu kilku setnych volta jest zwykle akceptowalny, natomiast wartość zbliżona do 0,5 V lub większa sugeruje problem z przewodem, punktem masowym albo połączeniem.

To jeden z pomiarów, które często są pomijane. Z mojego doświadczenia wynika, że skorodowana masa potrafi powodować równie dziwne odczyty jak uszkodzona elektronika, a jej naprawa kosztuje znacznie mniej niż wymiana całego mapsensora.

4. Sprawdź napięcie sygnału

Przewód sygnałowy mierz względem masy, przy podłączonym czujniku. W wielu analogowych konstrukcjach sygnał zmienia się w zakresie około 0,5-4,5 V, ale konkretne wartości zależą od charakterystyki zastosowanego sensora. Na biegu jałowym może pojawiać się na przykład około 1-2 V, lecz tej liczby nie należy traktować jako uniwersalnej normy.

Najważniejsza jest reakcja. Przy zmianie obciążenia silnika napięcie powinno zmieniać się płynnie i wracać do podobnych wartości w podobnych warunkach. Stałe 0 V, stałe napięcie bliskie zasilaniu albo nagłe skoki są mocnym sygnałem ostrzegawczym, choć przed wydaniem wyroku trzeba jeszcze wykluczyć wiązkę.

Przeczytaj również: Świece zapłonowe - objawy zużycia, dobór i wymiana

5. Wykonaj test poruszania wiązką

Podczas obserwacji napięcia lub parametrów w programie lekko poruszaj przewodem przy wtyczce, sterowniku i samym sensorze. Nie ciągnij za kable i nie dotykaj przewodów gazowych. Jeżeli odczyt zmienia się po poruszeniu wiązką, najpierw napraw połączenie elektryczne, zamiast kupować nowy czujnik.

Nie polecam mierzenia rezystancji sensora „na ślepo”. Czujniki ciśnienia nie są zwykłymi opornikami, a podanie napięcia na niewłaściwy pin może uszkodzić element lub sterownik. Test rezystancji ma sens tylko wtedy, gdy producent podał konkretną procedurę.

Jak odróżnić uszkodzony czujnik od problemu z reduktorem

Najlepsza diagnoza porównuje dwa niezależne pomiary. Program LPG pokazuje to, co „widzi” sterownik, natomiast manometr pokazuje rzeczywiste ciśnienie w układzie. Jeżeli wartości są różne, wiadomo, że problem leży po stronie sensora, jego kalibracji albo elektryki. Manometr powinien podłączać osoba znająca instalacje LPG, ponieważ wymaga to ingerencji w układ gazowy.

Jeśli czujnik elektrycznie reaguje poprawnie, ale wskazanie ciśnienia nie zgadza się z manometrem, podejrzewam przede wszystkim zły typ sensora wybrany w oprogramowaniu albo rozkalibrowanie. Gdy oba pomiary pokazują spadek ciśnienia, sam czujnik może być całkowicie sprawny, a winny jest reduktor lub ograniczony przepływ.

Nie zapominaj też o podciśnieniu. Pęknięty cienki przewód między kolektorem a sensorem zmienia odczyt MAP i może sprawić, że sterownik błędnie interpretuje ciśnienie gazu. W praktyce taka usterka jest prostsza i tańsza do usunięcia niż wymiana mapsensora.

Kiedy można sprawdzić sensor samodzielnie, a kiedy potrzebny jest serwis

Samodzielnie możesz bezpiecznie wykonać oględziny, sprawdzić stan wtyczki, odczytać parametry przez interfejs i zmierzyć napięcie na przewodach, o ile masz właściwy schemat. To wystarcza, aby znaleźć wiele usterek elektrycznych. Nie otwieraj jednak układu gazowego i nie odkręcaj przewodów pod ciśnieniem.

Do warsztatu pojechałbym bez zwlekania, gdy pojawia się zapach LPG, syczenie, nieszczelność, uszkodzona obudowa reduktora albo konieczność pomiaru manometrem. Serwis jest też rozsądniejszy, jeśli instalacja ma nietypowy czujnik, kilka kanałów pomiarowych lub objaw występuje wyłącznie podczas jazdy pod dużym obciążeniem.

Orientacyjne koszty w Polsce wyglądają następująco:

• 30-100 zł za prosty multimetr do domowych pomiarów,
• około 80-150 zł za podstawową kontrolę instalacji LPG,
• około 150-300 zł za diagnostykę z komputerem i jazdą próbną,
• zwykle 120-220 zł za popularny mapsensor, choć nietypowe lub oryginalne elementy mogą kosztować więcej,
• około 50-150 zł za wymianę, jeśli dostęp do czujnika jest łatwy.

Najdroższy błąd to wymiana części bez porównania odczytu z rzeczywistym ciśnieniem. Jeżeli warsztat ogranicza się do skasowania błędu, poproś o sprawdzenie parametrów na postoju i podczas jazdy. Sama kasacja błędu nie jest diagnozą, bo problem może wrócić po kilku kilometrach.

Co zrobić po wymianie czujnika ciśnienia

Nowy element powinien być zgodny nie tylko z marką instalacji, ale również z typem sterownika, zakresem pomiarowym i wtyczką. Podobnie wyglądający sensor nie zawsze ma identyczną charakterystykę napięciową. Dobór po samym kształcie obudowy jest ryzykowny.

Po montażu sprawdź w programie, czy wybrano właściwy typ czujnika. Następnie uruchom silnik na benzynie, pozwól mu osiągnąć temperaturę roboczą i obserwuj parametry podczas przełączania na LPG. W razie potrzeby wykonuje się kalibrację lub korektę ustawień, ale nie należy regulować mapy gazowej, dopóki nie ma pewności, że ciśnienie i temperatura są prawidłowo mierzone.

Po naprawie warto wykonać krótką jazdę testową w kilku warunkach: spokojna jazda, przyspieszenie, jazda pod górę i zejście na wolne obroty. Szukam przede wszystkim stabilnego ciśnienia bez przypadkowych skoków oraz braku przełączania na benzynę. Jeżeli problem pozostał, wracam do reduktora, filtrów, wtryskiwaczy i układu zapłonowego zamiast ponownie wymieniać sensor.

Najkrótsza droga do trafnej diagnozy pod maską

Najrozsądniejsza kolejność to oględziny, odczyt parametrów, pomiar zasilania i masy, kontrola sygnału oraz porównanie z rzeczywistym ciśnieniem. Taki schemat pozwala oddzielić uszkodzony czujnik od problemów z wiązką, reduktorem i kalibracją.

Jeżeli napięcie zasilające jest prawidłowe, masa stabilna, sygnał reaguje płynnie, a manometr potwierdza wskazania programu, sensor najpewniej działa. W takiej sytuacji przyczyn szarpania trzeba szukać gdzie indziej, najczęściej w filtrach, reduktorze, wtryskiwaczach LPG, zapłonie albo nieszczelności dolotu.

Przy instalacji gazowej ostrożność jest ważniejsza niż szybki wynik. Kilka minut poświęconych na identyfikację pinów i sprawdzenie masy może oszczędzić koszt niepotrzebnej części, a każdą pracę wymagającą otwarcia przewodu gazowego najlepiej zostawić wykwalifikowanemu serwisowi.
