Kontrolka DPF, nierówna praca silnika albo błąd czujnika nie muszą od razu oznaczać zapchanego filtra. Pokażę, jak sprawdzić czujnik różnicy ciśnień DPF multimetrem, ocenić zasilanie, masę i sygnał oraz odróżnić uszkodzony sensor od zatkanych przewodów. To prosta diagnostyka, ale wymaga ostrożności, ponieważ konkretne wartości zależą od modelu samochodu.
Najważniejsze punkty kontroli czujnika DPF w garażu
- 5 V powinno pojawić się na przewodzie zasilającym czujnik, jeśli dany układ korzysta z referencji 5 V.
- Przewód masowy powinien mieć stabilne 0 V względem ujemnego bieguna akumulatora.
- Sygnał zwykle mieści się w zakresie około 0,5-4,5 V i powinien płynnie zmieniać się po zwiększeniu obrotów.
- Przed wymianą sensora trzeba sprawdzić wężyki ciśnieniowe, ich drożność, pęknięcia i prawidłowe podłączenie.
- Sam multimetr nie potwierdzi, że filtr jest zapchany. Do pełnej oceny przydaje się diagnostyka OBD i pomiar ciśnienia spalin.
Co mierzy czujnik różnicy ciśnień DPF
Czujnik nie bada bezpośrednio ilości sadzy w filtrze. Porównuje ciśnienie spalin przed filtrem i za filtrem, a sterownik silnika wykorzystuje tę różnicę do oceny obciążenia DPF i momentu rozpoczęcia regeneracji.
Do sensora prowadzą zwykle dwa cienkie przewody ciśnieniowe. Jeden podaje ciśnienie z odcinka przed filtrem, drugi z odcinka za filtrem. W obudowie znajduje się membrana, która przetwarza różnicę ciśnień na napięcie wysyłane do sterownika.
Najczęściej spotykam czujniki z trzema przewodami: zasilaniem 5 V, masą i sygnałem. W niektórych samochodach występują jednak inne rozwiązania, dlatego nie wolno zakładać, że środkowy pin zawsze jest masą, a skrajny sygnałem. Układ pinów trzeba potwierdzić na schemacie lub w dokumentacji konkretnego modelu.
Uszkodzenie nie zawsze leży w samym czujniku. Podobne objawy powodują zatkane nagarem wężyki, pęknięty przewód, stopiona izolacja, zaśniedziałe styki albo rzeczywiście niedrożny DPF. Z tego powodu wymiana sensora „na próbę” często tylko zwiększa koszt naprawy.
Przygotowanie do pomiaru bez ryzyka uszkodzenia układu
Do podstawowej kontroli potrzebuję multimetru z pomiarem napięcia stałego, cienkich sond lub przewodów do back-probe, latarki i ewentualnie schematu instalacji. Przydatny jest także prosty interfejs OBD, ponieważ pozwala porównać napięcie z czujnika z wartością różnicy ciśnień widzianą przez sterownik.
Ustawienie multimetru
Multimetr ustawiam na napięcie stałe DC, najlepiej na zakres 20 V, jeśli urządzenie nie ma automatycznego doboru skali. Czarną sondę podłączam do COM, czerwoną do gniazda pomiaru napięcia. Pomiar oporu na podłączonym lub zasilanym czujniku jest złym pomysłem, bo można zakłócić albo uszkodzić elektronikę.
Najpierw sprawdzam napięcie akumulatora. Przy wyłączonym silniku sprawny, naładowany akumulator powinien zwykle pokazać około 12,4-12,8 V. Jeśli napięcie jest wyraźnie niższe, późniejsze pomiary mogą być mylące.
Bezpieczny dostęp do przewodów
Przy pomiarze sygnału złącze powinno pozostać podłączone do czujnika, a sondę wprowadza się od strony przewodów. Nie przebijam izolacji igłą, jeśli nie muszę. Taka mała dziura może po czasie wpuścić wilgoć i stworzyć nową usterkę.
Pomiar wykonuję z dala od gorących elementów wydechu. DPF i przewody ciśnieniowe mogą osiągać bardzo wysoką temperaturę, dlatego przy pracy na uruchomionym silniku używam rękawic, stabilnego podparcia samochodu i nie dotykam przewodów bezpośrednio po jeździe.
Najpierw sprawdź czujnik, wężyki i instalację

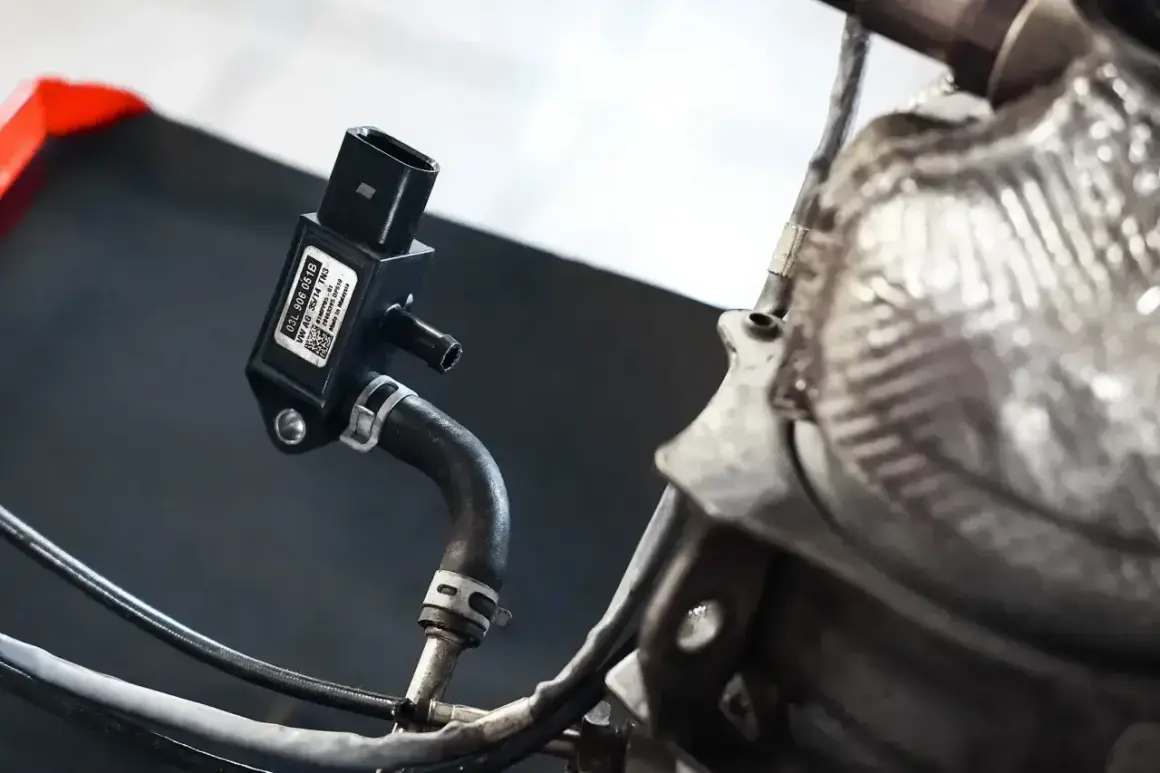

Czujnik najczęściej znajduje się w komorze silnika, niedaleko DPF, choć producent może zamontować go wyżej, aby ograniczyć wpływ temperatury i wilgoci. Rozpoznaję go po małej obudowie z wtyczką elektryczną oraz dwoma króćcami na przewody ciśnieniowe.
Kontrola przewodów ciśnieniowych
Oglądam oba wężyki na całej długości. Szukam pęknięć, przetarć, załamań, śladów stopienia i luźnych połączeń. Trzeba też sprawdzić, czy przewód podłączony do strony przed filtrem nie został zamieniony z przewodem strony za filtrem. Odwrócenie wężyków może powodować ujemne albo nielogiczne wskazania.
Po odłączeniu wężyków można ostrożnie sprawdzić ich drożność. Jeśli w środku znajduje się sadza lub skropliny, przewód trzeba oczyścić albo wymienić. Nie kieruję sprężonego powietrza bezpośrednio do króćca sensora, bo zbyt wysokie ciśnienie może uszkodzić membranę.
Kontrola złącza i przewodów
Wtyczka powinna być sucha, bez zielonego nalotu i nadpalonych pinów. Poruszam delikatnie wiązką podczas obserwowania napięcia, czyli wykonuję tak zwany wiggle test. Jeśli odczyt skacze po poruszeniu przewodem, problem może dotyczyć wiązki, a nie czujnika.
Przy odłączonej wtyczce można sprawdzić ciągłość przewodów między czujnikiem a sterownikiem, ale dokładne punkty pomiarowe wynikają ze schematu. Rezystancja przewodu powinna być bardzo mała, często poniżej 1 Ω. Nie traktuję jednak tej wartości jako uniwersalnej normy dla każdego auta.
Pomiar napięcia krok po kroku
Sprawdzenie zasilania referencyjnego
Wyłączam zapłon, odłączam wtyczkę czujnika i dopiero wtedy włączam zapłon. Czarną sondę przykładam do masy akumulatora, a czerwoną kolejno do pinów we wtyczce instalacji. Na jednym z nich powinno pojawić się napięcie referencyjne, zwykle około 4,5-5,0 V. W niektórych instrukcjach producent podaje dokładniejszy zakres, na przykład 4,9-5,2 V.
Brak napięcia 5 V nie oznacza automatycznie uszkodzenia sensora. Przyczyną może być przerwa w przewodzie, problem z masą, zwarcie na wspólnej linii referencyjnej albo usterka innego czujnika korzystającego z tego samego zasilania.
Sprawdzenie masy
Masę oceniam najlepiej pod obciążeniem. Przy włączonym zapłonie mierzę napięcie między przewodem masowym czujnika a ujemnym biegunem akumulatora. Oczekuję wartości bardzo bliskiej 0 V. Wyraźnie wyższy odczyt wskazuje na skorodowane połączenie, uszkodzony przewód lub słaby punkt masowy.
Sama kontrola przejścia omomierzem może nie wystarczyć. Przewód potrafi mieć poprawną ciągłość bez obciążenia, a po podłączeniu układu powodować spadek napięcia. Dlatego pomiar napięcia masy jest praktyczniejszy niż bezrefleksyjne sprawdzanie rezystancji.
Przeczytaj również: Uszkodzona pompa paliwa w dieslu - objawy i diagnostyka
Sprawdzenie sygnału
Podłączam wtyczkę z powrotem i wykonuję pomiar od strony przewodów. Przy włączonym zapłonie, ale wyłączonym silniku, sygnał często wynosi około 0,5-0,7 V. Nie jest to jednak sztywna norma. Dokładna wartość zależy od charakterystyki sensora i powinna być porównana z dokumentacją pojazdu.
Uruchamiam silnik i obserwuję napięcie na przewodzie sygnałowym. Po zwiększeniu obrotów różnica ciśnień powinna wzrosnąć, a napięcie powinno zmienić się płynnie, bez nagłych skoków i zanikania. Typowa charakterystyka wielu czujników mieści się mniej więcej w zakresie 0,5-4,5 V, ale nie wolno uznawać górnej granicy za wartość, którą każdy sensor musi osiągnąć.
Jeśli napięcie stale wynosi około 0 V, podejrzewam zwarcie sygnału do masy, przerwę w zasilaniu albo uszkodzenie elektroniki. Stałe 5 V może oznaczać zwarcie sygnału do zasilania lub problem z samym czujnikiem. Zawsze sprawdzam jednak przewody przed zakupem części.
Jak odróżnić uszkodzony sensor od zapchanego DPF
Multimetr pokazuje zachowanie elektryczne czujnika, ale sam nie odpowiada na pytanie, czy filtr jest drożny. Dlatego najlepszy efekt daje połączenie trzech informacji: napięcia na przewodzie sygnałowym, wartości w parametrach OBD oraz stanu wężyków.
| Wynik kontroli | Co może oznaczać | Co sprawdzić dalej |
|---|---|---|
| Brak 5 V na złączu | Problem z wiązką, masą, sterownikiem lub wspólną linią zasilania | Schemat instalacji, inne czujniki na tej samej referencji, ciągłość przewodów |
| 5 V i masa są poprawne, sygnał nie reaguje | Uszkodzony sensor albo zatkane króćce | Drożność wężyków i test ciśnieniowy |
| Sygnał reaguje, ale OBD pokazuje wysoką różnicę | Możliwe ograniczenie przepływu przez DPF lub problem z przewodami | Ciśnienie przed i za filtrem, parametry regeneracji, stan filtra |
| Odczyt skacze przy poruszaniu wiązką | Przerywanie przewodu albo słaby styk | Naprawa wiązki i ponowny test pod obciążeniem |
| Napięcie jest logiczne, ale błąd wraca | Usterka może występować tylko w określonych warunkach albo dotyczyć kalibracji | Jazda próbna, dane bieżące i procedura adaptacji producenta |
W sprawnym układzie odczyt różnicy ciśnień przy wyłączonym silniku powinien być bliski zeru. Na biegu jałowym pojawia się niewielka wartość, a po zwiększeniu obrotów zwykle rośnie. Nie podaję jednej uniwersalnej normy w mbar, ponieważ wpływają na nią silnik, przebieg filtra, temperatura, obroty i oprogramowanie sterownika.
Jeśli sygnał z sensora zmienia się płynnie, a wartości ciśnienia rosną nadmiernie przy obciążeniu, bardziej podejrzewam ograniczony przepływ przez DPF niż sam czujnik. Z kolei napięcie całkowicie nieruchome przy prawidłowym zasilaniu i drożnych wężykach mocno wskazuje na sensor.
Materiały Delphi podają, że napięcie sygnału powinno odpowiadać rzeczywistej różnicy ciśnień, a nie tylko mieścić się w ogólnym zakresie. To ważne rozróżnienie. Czujnik może generować napięcie pozornie poprawne, ale nieprawidłowo reagować na zmianę ciśnienia.
Kiedy multimetr nie wystarczy
Jeżeli napięcia są prawidłowe, ale diagnoza nadal nie jest jasna, przydaje się manometr do pomiaru ciśnienia wstecznego, najlepiej z zakresem około 0-15 PSI, czyli mniej więcej 0-1 bar. Pomiar wykonuje się zgodnie z procedurą dla konkretnego silnika, ponieważ podłączanie przyrządu do gorącego układu wydechowego wymaga odpowiednich przejściówek i ochrony.
Przydatny jest również odczyt parametrów bieżących przez OBD. Sprawdzam wtedy różnicę ciśnień, napięcie sensora, obroty, temperatury spalin oraz status regeneracji. Gdy sterownik widzi wartość inną niż sugeruje pomiar multimetrem, problem może leżeć w przeliczeniu sygnału, kalibracji albo oprogramowaniu.
Nie zalecam odłączania wężyków przy pracującym silniku bez wyraźnej procedury serwisowej. Spaliny są gorące i zawierają tlenek węgla, a ciśnienie może wyrzucić sadzę lub skropliny. W praktyce bezpieczniej jest najpierw wykonać pomiary elektryczne, a test ciśnieniowy zlecić warsztatowi, jeśli nie masz odpowiedniego sprzętu.
Po wymianie czujnika w części modeli trzeba wykonać reset lub adaptację za pomocą urządzenia diagnostycznego. Samo skasowanie kodu błędu nie zawsze wystarcza. Jeśli sterownik nadal korzysta ze starej wartości wyuczonych parametrów, kontrolka może wrócić mimo sprawnego nowego elementu.
Co zrobić po zakończeniu testu czujnika
Jeżeli problemem jest wężyk, wymieniam go na przewód odporny na temperaturę i prowadzę tak, aby nie dotykał wydechu. Jeśli winna jest wiązka, naprawiam ją trwale, zabezpieczam przed wilgocią i dopiero później kasuję błąd.
Gdy pomiary potwierdzają uszkodzenie sensora, dobieram część po numerze OE albo dokładnym zastosowaniu silnikowym, a nie wyłącznie po wyglądzie wtyczki. Tanie zamienniki potrafią mieć inną charakterystykę napięcia i po montażu generować błędy mimo poprawnego podłączenia.
Najrozsądniejsza kolejność jest prosta: oględziny, drożność wężyków, zasilanie 5 V, masa, sygnał podczas pracy i dopiero na końcu decyzja o wymianie. Taka diagnostyka zwykle zajmuje kilkanaście do kilkudziesięciu minut, a pozwala uniknąć kosztownej pomyłki między czujnikiem, instalacją i samym filtrem.
