W BMW E90 układ wspomagania kierownicy potrafi zaskoczyć, bo w jednych wersjach zbiorniczek jest dobrze widoczny, a w innych w ogóle go nie ma. Odpowiedź na pytanie, gdzie znajduje się zbiornik płynu do wspomagania w BMW E90, zależy od rodzaju wspomagania i od tego, czy auto ma klasyczną hydraulikę, czy już układ elektryczny. Ja pokazuję tu dokładnie, gdzie szukać, jak odróżnić oba rozwiązania i co sprawdzić, gdy zbiorniczek jest schowany albo pojawia się wyciek.
Najpierw sprawdź lewą stronę komory silnika i typ wspomagania
- W większości BMW E90 z hydraulicznym wspomaganiem zbiorniczek jest przy grodzi, po stronie kierowcy.
- Często jest częściowo ukryty pod plastikową osłoną silnika, więc nie widać go od razu z góry.
- Jeśli auto ma elektryczne wspomaganie, zbiornika płynu po prostu nie ma.
- Poziom sprawdzaj na zimnym układzie, najlepiej przy temperaturze około 20°C.
- Nie kieruj się wyłącznie kolorem płynu, tylko oznaczeniem na korku i wersją układu.

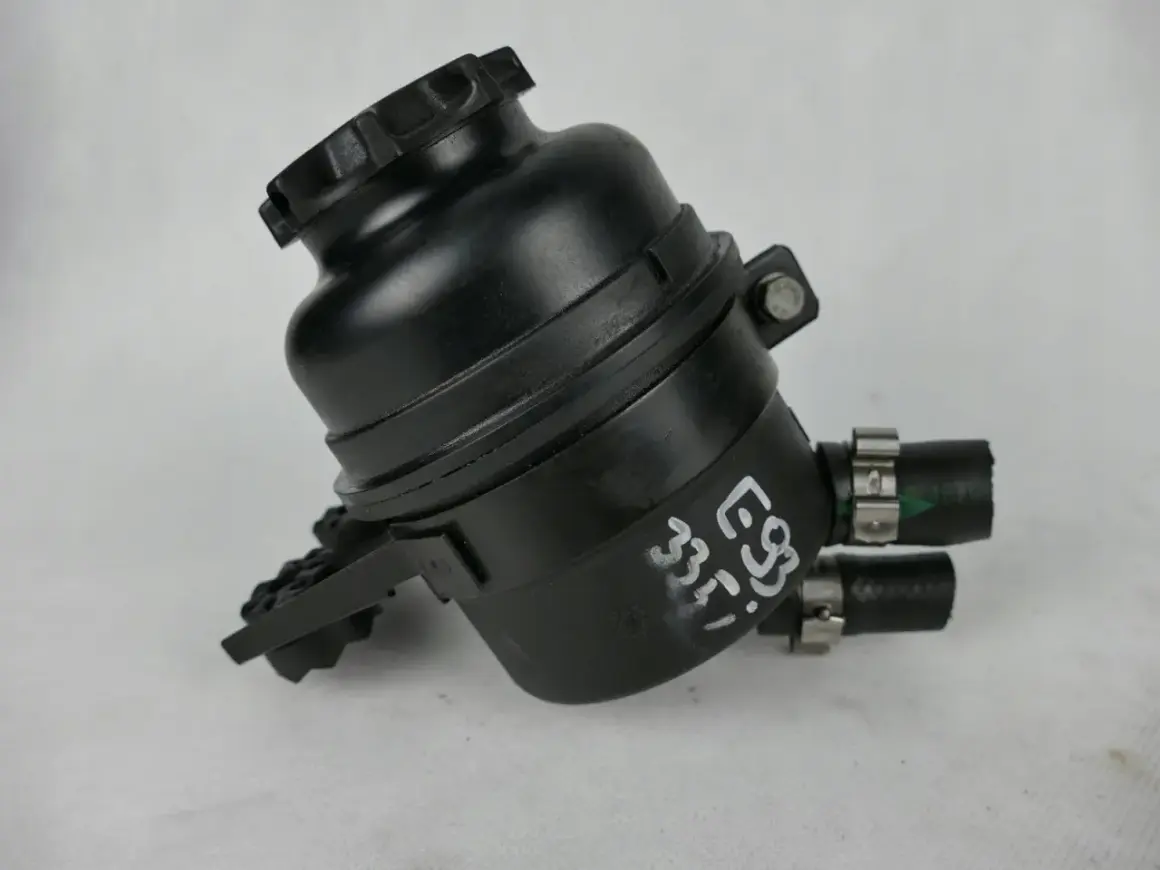

Gdzie dokładnie jest zbiorniczek w BMW E90

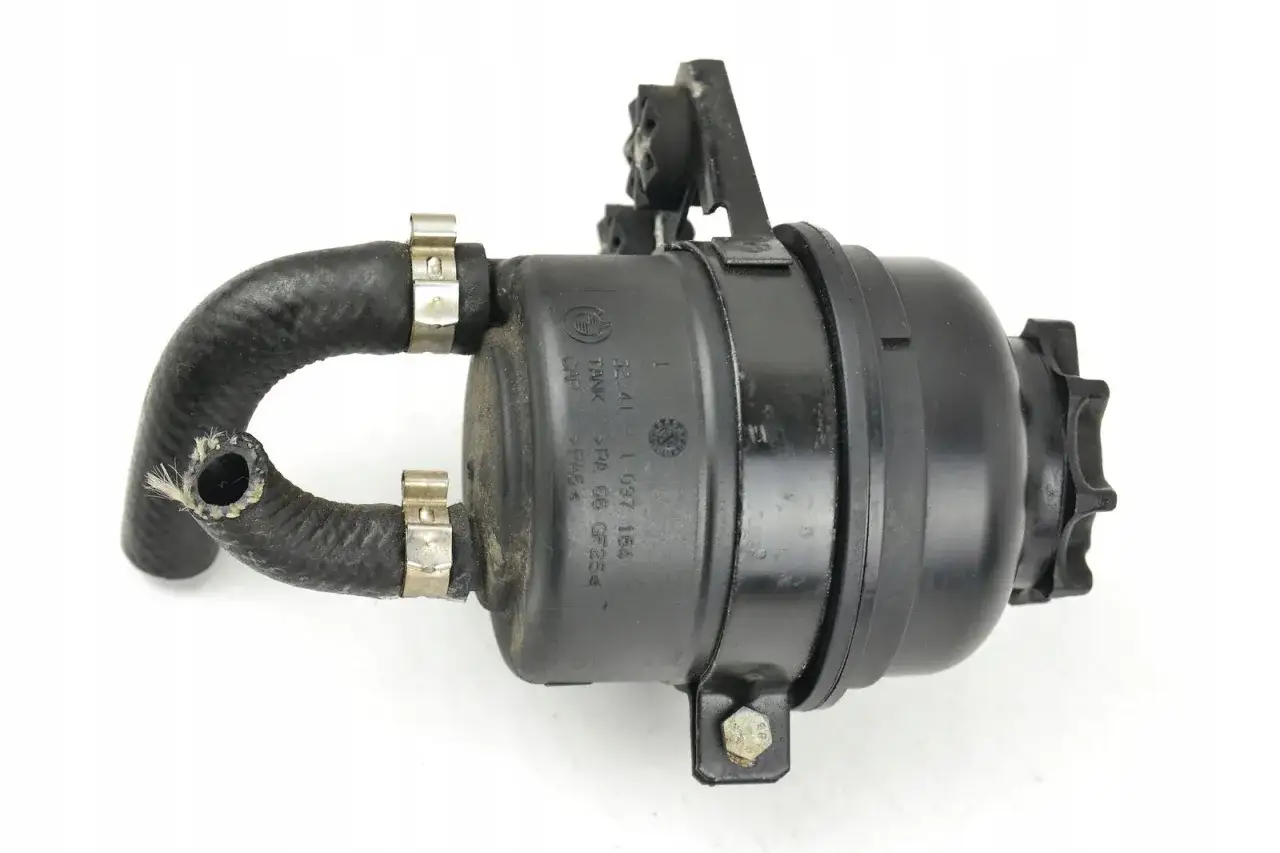

W typowym BMW E90 z hydraulicznym wspomaganiem szukam zbiorniczka w tylnej części komory silnika, po lewej stronie auta, przy grodzi. To miejsce jest praktyczne z punktu widzenia konstrukcji: element jest blisko układu kierowniczego, ale jednocześnie schowany na tyle głęboko, że łatwo go przeoczyć przy pobieżnym oglądzie.
Najczęściej pomaga dopiero zdjęcie górnej osłony silnika. Sam zbiorniczek jest niewielki, zwykle z ciemnym korkiem i symbolem kierownicy, więc nie rzuca się w oczy tak jak zbiornik płynu chłodniczego. Ja zwykle zaczynam od lewego tylnego rogu komory silnika i dopiero potem przesuwam wzrok w stronę środka, bo w E90 właśnie tam najczęściej kryje się cały układ.
- Patrz w okolice grodzi, a nie przy samym pasie przednim.
- Sprawdź lewą stronę komory silnika, patrząc od przodu auta.
- Zdejmij plastikową osłonę, jeśli zasłania widok.
- Szukaj korka z oznaczeniem układu kierowniczego, a nie dużego zbiornika chłodnicy.
Jeżeli po zdjęciu osłony nadal nic nie widać, następny krok to ustalenie, czy twoje E90 w ogóle ma hydrauliczne wspomaganie. To właśnie różnica między układami najczęściej robi tu największe zamieszanie.
Jak rozpoznać, czy twoje auto ma hydrauliczne wspomaganie
Nie każdy E90 ma płyn wspomagania. W części wersji zastosowano wspomaganie elektryczne albo elektromechaniczne, więc nie będzie tam ani zbiorniczka, ani klasycznej pompy napędzanej paskiem. To ważne, bo wiele osób szuka części, która w ich aucie po prostu nie występuje.
| Cecha | Hydrauliczne wspomaganie | Elektryczne wspomaganie |
|---|---|---|
| Zbiorniczek płynu | Tak | Nie |
| Pompa wspomagania | Zwykle tak, napędzana paskiem | Nie w klasycznej formie |
| Co widać pod maską | Zbiornik, przewody, korek, czasem osłonięte podzespoły | Brak zbiornika, za to inna konstrukcja układu kierowniczego |
| Co robić dalej | Sprawdzić poziom płynu i szczelność | Nie szukać płynu, tylko diagnozować układ EPS |
W praktyce nie zgaduję po samym roczniku. Sam rocznik nie daje pełnej odpowiedzi, bo w obrębie rodziny E9x spotyka się różne konfiguracje. Jeśli nie widzisz zbiorniczka, sprawdzam jeszcze VIN albo wyposażenie auta, zamiast od razu zakładać usterkę. To oszczędza czas i nie prowadzi do błędnych zakupów.
Gdy już wiesz, jaki układ masz pod maską, można przejść do sprawdzenia stanu płynu i oceny, czy problem dotyczy tylko poziomu, czy czegoś poważniejszego.
Jak sprawdzić poziom i stan płynu bez zgadywania
W układzie hydraulicznym poziom sprawdzam na zimnym aucie, przy zgaszonym silniku. BMW przewiduje kontrolę przy temperaturze płynu około 20°C, więc nie ma sensu robić tego zaraz po ostrej jeździe albo po długim kręceniu kierownicą na postoju. Wtedy wynik potrafi być mylący.
- Otwórz maskę i wytrzyj okolice korka oraz górną część zbiorniczka.
- Odkręć korek i sprawdź, czy poziom mieści się w zakresie oznaczonym na miarce lub na korku.
- Oceń kolor i zapach płynu, ale nie traktuj samego koloru jako jedynego wyznacznika.
- Po uzupełnieniu wykonaj kilka powolnych skrętów od oporu do oporu i sprawdź poziom ponownie.
- Jeśli poziom szybko spada, szukaj wycieku, a nie tylko dolewaj płyn.
Tu przydaje się jeszcze jedna ważna rzecz: w BMW E90 spotyka się różne specyfikacje płynu, więc nie dolewam „czegokolwiek do wspomagania”. Zawsze patrzę na oznaczenie korka albo na dane auta po VIN. W wielu wersjach spotyka się CHF-11S, ale zdarzają się też układy opisane jako ATF only, więc zgadywanie może skończyć się uszkodzeniem pompy lub uszczelnień.
| Oznaczenie na korku | Co zwykle oznacza | Jak postąpić |
|---|---|---|
| ATF Fluid Only | Układ przewidziany pod ATF | Użyj płynu zgodnego z tym oznaczeniem |
| Green sticker / oznaczenie CHF-11S | Układ na płyn syntetyczny CHF-11S | Nie mieszaj z ATF i nie kieruj się samym kolorem starej etykiety |
Jeśli płyn jest mocno ciemny, spieniony albo pachnie spalenizną, traktuję to jako sygnał ostrzegawczy. Wtedy samo dolanie zwykle nie rozwiązuje sprawy, bo problemem bywa zużyty zbiorniczek, zapchany filtr albo nieszczelność przewodów.
Najczęstsze pomyłki przy szukaniu zbiorniczka
W praktyce te same błędy wracają bardzo często, zwłaszcza gdy ktoś pierwszy raz zagląda pod maskę E90. Sam zbiorniczek nie jest duży, więc łatwo go pomylić z innym elementem albo uznać, że go brakuje.
- Mylenie zbiornika chłodnicy ze zbiornikiem wspomagania. Zbiornik chłodniczy jest zwykle bardziej z przodu i ma zupełnie inną rolę.
- Szukanie tylko od góry bez zdjęcia osłony silnika. W BMW E90 to często za mało, bo osłona zasłania ważną część komory.
- Założenie, że każdy E90 ma hydraulikę. W części wersji układ jest elektryczny i nie ma co szukać płynu.
- Dolewanie niewłaściwego oleju. To błąd, który bywa kosztowny, bo wspomaganie nie lubi przypadkowych mieszanek.
- Ignorowanie uszczelki korka. Czasem winny jest prosty O-ring, a nie sam zbiornik.
Te pomyłki mają jedną wspólną cechę: wydłużają diagnostykę bez żadnego zysku. Dlatego zawsze zaczynam od identyfikacji układu, a dopiero potem oceniam sam zbiorniczek, przewody i korek.
Co zrobić, gdy poziom jest niski albo widać wyciek
Jeżeli poziom płynu jest niski, nie ograniczam się do dolewki. Najpierw sprawdzam miejsce wokół korka, łączenia węży i dolną część zbiorniczka, bo to właśnie tam najczęściej pojawia się wilgoć. W BMW E90 zdarzają się też wycieki z uszczelki korka, a z czasem sam zbiorniczek potrafi zapocić się na łączeniu lub przy króćcach przewodów.
- Sprawdź, czy korek domyka się pewnie i czy uszczelka nie jest spłaszczona.
- Obejrzyj opaski i przewody przy zbiorniczku.
- Uzupełnij tylko właściwy płyn, zgodny z oznaczeniem układu.
- Po dolaniu uruchom auto i skręć koła kilka razy w obie strony, żeby przepompować układ.
- Po krótkiej jeździe wróć do kontroli poziomu i sprawdź, czy nie pojawiły się nowe ślady płynu.
Jeśli po dolaniu poziom znowu spada, kierownica wyje przy skręcie albo wspomaganie działa ciężej niż zwykle, szukam usterki dalej. Wtedy sama wymiana płynu nie wystarczy. Często sens ma wymiana całego zbiorniczka z filtrem, bo w wielu BMW ten element nie jest już traktowany jak część „na lata”, tylko jako zużywający się fragment układu.
W takiej sytuacji nie odkładałbym tematu. Zbyt niski poziom płynu szybko odbija się na pompie, a pompa wspomagania nie lubi pracy na sucho nawet przez krótki czas.
Jedna szybka kontrola, która oszczędza szukanie po omacku
Jeśli mam sprowadzić cały temat do jednego prostego sprawdzenia, robię to w tej kolejności: zdejmuję górną osłonę silnika, patrzę na lewy tył komory przy grodzi i od razu oceniam, czy układ jest hydrauliczny. To zwykle wystarcza, żeby znaleźć zbiorniczek albo zrozumieć, że w danej wersji go po prostu nie ma. W BMW E90 właśnie ta różnica decyduje o wszystkim.
Najbardziej praktyczna rada jest więc prosta: nie szukaj zbiornika na siłę, tylko najpierw potwierdź typ wspomagania i odczytaj oznaczenie na korku. Dzięki temu szybciej znajdziesz właściwy element, unikniesz złego płynu i od razu odfiltrujesz przypadki, w których problem leży nie w zbiorniczku, lecz w całym układzie kierowniczym.
