Czujnik ciśnienia oleju Fiat Ducato 2.3 - gdzie go znaleźć?

Kontrolka oleju w Fiacie Ducato 2.3 potrafi zapalić się z powodu uszkodzonego włącznika, przerwanego przewodu albo rzeczywiście zbyt niskiego ciśnienia. Najważniejsze jest jednak najpierw znaleźć właściwy element, bo jego położenie zależy od generacji nadwozia. Poniżej pokazuję, gdzie szukać czujnika, jak dostać się do niego bez zbędnego demontażu i jak odróżnić awarię czujnika od problemu z układem smarowania.

Gdzie dokładnie znajduje się czujnik w Fiacie Ducato 2.3

Najkrótsza odpowiedź brzmi tak: w większości Ducato 2.3 produkowanych od 2006 roku czujnika trzeba szukać na bloku silnika, nad rozrusznikiem albo bezpośrednio za nim. Jest wkręcony w kanał olejowy i z góry często pozostaje całkowicie niewidoczny. Najłatwiej namierzyć go od spodu samochodu, po zlokalizowaniu rozrusznika.

W starszym modelu 244 punkt orientacyjny stanowi strona rozrządu i górna krawędź miski olejowej. W X250 oraz X290 bardziej pomocny jest rozrusznik, ponieważ czujnik znajduje się zwykle wysoko nad nim albo za jego obudową. Dokumentacja serwisowa Fiata opisuje ten element jako wyłącznik minimalnego ciśnienia oleju, dlatego w katalogach można spotkać zarówno nazwę „czujnik”, jak i „włącznik ciśnieniowy”.

Nie przywiązywałbym się jednak bezkrytycznie do samego rocznika. Silniki 2.3 występowały w kilku odmianach, między innymi jako JTD i Multijet, a późniejsze wersje z rozbudowanym układem EGR mają inaczej rozmieszczony osprzęt. Przy nietypowym egzemplarzu najpewniejsze będzie sprawdzenie po numerze VIN i kodzie silnika.

Jak rozpoznać właściwy element

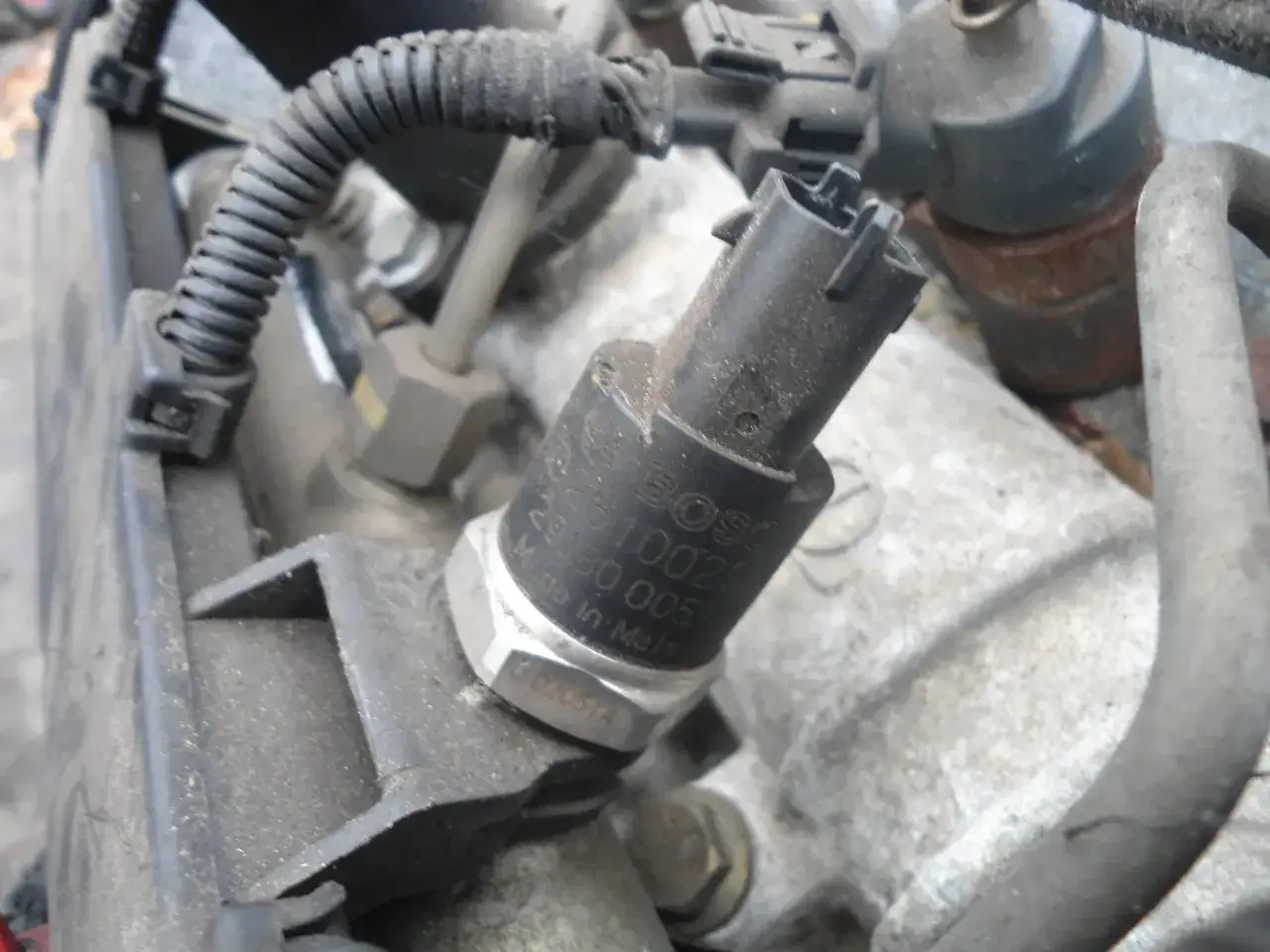

Czujnik ciśnienia oleju jest zazwyczaj niewielkim, metalowym elementem z gwintem i jednym przewodem lub małą wtyczką. Nie należy mylić go z czujnikiem ciśnienia paliwa na listwie common rail ani z czujnikiem poziomu oleju. Ten drugi jest zwykle zamontowany znacznie niżej, przy misce olejowej, i może mieć kilka przewodów.

Najprostsze punkty orientacyjne

• Rozrusznik jest przykręcony do obudowy skrzyni biegów i ma grube przewody zasilające.
• Czujnik oleju znajduje się na bloku w jego pobliżu, zwykle powyżej obudowy rozrusznika.
• Do czujnika dochodzi cienki przewód prowadzący do kontrolki lub układu sterowania.
• Po wyjęciu wtyczki warto obejrzeć, czy nie ma tam oleju, korozji albo przetartej izolacji.

W praktyce najwięcej czasu traci się na szukanie go przy filtrze oleju od góry silnika. W niektórych opisach technicznych czujnik jest wiązany z modułem filtra i wymiennikiem ciepła, ponieważ korzysta z tej samej magistrali olejowej. Fizycznie może być jednak zasłonięty przez rozrusznik, dlatego oglądanie samego filtra nie zawsze prowadzi do celu.

Jeżeli po odłączeniu przewodu kontrolka zachowuje się inaczej, nie oznacza to jeszcze, że sam czujnik jest sprawny lub uszkodzony. Taki test wskazuje jedynie na reakcję obwodu elektrycznego. Nie wolno zwierać przewodu do masy bez pewności, jaki układ zastosowano w konkretnej wersji.

Jak dostać się do czujnika i wymienić go bezpiecznie

W starszym Ducato czynność bywa stosunkowo prosta. W nowszych modelach trudność polega głównie na dostępie, a nie na samym odkręceniu elementu. Jeżeli czujnik znajduje się za rozrusznikiem, jego wyjęcie zwykle zajmuje więcej czasu niż montaż nowej części.

1. Ustaw samochód na równej powierzchni, wyłącz silnik i odczekaj, aż ostygnie.
2. Odłącz ujemny przewód akumulatora, szczególnie jeśli konieczny będzie demontaż rozrusznika.
3. Podnieś pojazd tylko na stabilnych podporach. Sam podnośnik nie jest bezpiecznym podparciem podczas pracy pod autem.
4. Zdejmij dolną osłonę silnika i zlokalizuj rozrusznik.
5. Jeśli zasłania czujnik, odłącz przewody rozrusznika i wyjmij go zgodnie z instrukcją dla danej wersji.
6. Oczyść okolice czujnika, aby brud nie dostał się do otworu olejowego.
7. Odłącz wtyczkę, wykręć stary element i zamontuj nowy z właściwym uszczelnieniem.
8. Podłącz przewód, zamontuj rozrusznik oraz osłonę, a potem uruchom silnik i sprawdź, czy nie ma wycieku.

Do wykręcenia często pasuje klucz 21 mm, ale rozmiar może zależeć od producenta części. Nie dokręcam czujnika „na wyczucie” z dużą siłą, ponieważ można uszkodzić gwint w bloku. Najbezpieczniej użyć momentu podanego dla konkretnego silnika i zastosować uszczelkę lub powłokę przewidzianą przez producenta.

Z taśmą teflonową trzeba uważać. W wielu włącznikach metalowy korpus zapewnia połączenie z masą silnika, a zbyt gruba warstwa uszczelniacza może pogorszyć kontakt elektryczny. Po montażu dobrze jest przetrzeć miejsce do sucha i sprawdzić, czy olej nie pojawia się na gwincie.

Kontrolka oleju nie zawsze oznacza awarię czujnika

Czujnik jest tylko końcowym elementem układu sygnalizującego. Czerwona kontrolka może zapalić się także przy zbyt niskim poziomie oleju, zużytej pompie, zapchanym smoku, nieszczelności albo niewłaściwym filtrze. Z tego powodu sama wymiana włącznika bez pomiaru ciśnienia bywa kosztownym zgadywaniem.

Przeczytaj również: Odma w Golfie IV 1.4 - objawy, testy i koszty naprawy

Co sprawdzić przed zakupem części

1. Sprawdź poziom oleju na płaskim podłożu, najlepiej po kilku minutach od wyłączenia silnika.
2. Obejrzyj przewód i wtyczkę czujnika, zwłaszcza w miejscu, gdzie wiązka ociera się o blok lub rozrusznik.
3. Sprawdź, czy kontrolka zapala się po włączeniu zapłonu i gaśnie po uruchomieniu silnika.
4. Jeżeli pozostaje zapalona, miga na ciepłym silniku albo zapala się podczas jazdy, wyłącz silnik i nie kontynuuj jazdy.
5. W warsztacie wykonaj pomiar manometrem w miejscu czujnika. Dopiero ten test potwierdzi, czy problem dotyczy instalacji, włącznika czy rzeczywistego ciśnienia oleju.

Krótki czas świecenia kontrolki po bardzo długim postoju może mieć związek z opróżnianiem filtra lub cofaniem się oleju, ale nie powinien być automatycznie uznany za normalny. Szczególnie niepokojące są hałas z silnika, miganie lampki na rozgrzanym oleju i wzrost częstotliwości ostrzeżeń. Wtedy dalsza jazda może doprowadzić do zatarcia jednostki.

Typowy włącznik działa progowo, czyli nie pokazuje kierowcy dokładnej wartości ciśnienia. Reaguje dopiero po spadku poniżej ustalonego poziomu, dlatego tester diagnostyczny nie zastępuje pomiaru manometrem. To ważne rozróżnienie, bo błąd elektryczny i mechaniczny spadek ciśnienia mogą dawać podobny objaw na desce rozdzielczej.

Jaki czujnik kupić i ile może kosztować naprawa

Przy wyborze części nie wystarczy informacja „Ducato 2.3”. Trzeba dopasować ją do rocznika, generacji nadwozia, kodu silnika, gwintu i rodzaju złącza. W wielu wersjach spotyka się gwint M14 x 1,5, ale przed zakupem trzeba potwierdzić dane dla konkretnego auta.

Podane kwoty są orientacyjne i mogą się zmieniać zależnie od regionu oraz stawek warsztatu. Oszczędzanie kilku złotych na najtańszym, niepewnym zamienniku nie zawsze ma sens, bo wadliwy włącznik może ponownie zapalić kontrolkę albo przepuszczać olej przez korpus.

Przed zamówieniem porównałbym stary element ze zdjęciem nowego, a przede wszystkim sprawdził numer katalogowy po VIN. Różnica w progu zadziałania, liczbie pinów lub długości gwintu może sprawić, że część będzie pasowała mechanicznie, ale nie będzie prawidłowo współpracowała z instalacją.

Najkrótsza droga do właściwej diagnozy

W Fiacie Ducato 2.3 z nowszych generacji zacznij od rozrusznika. Czujnik ciśnienia oleju znajduje się najczęściej na bloku, nad nim lub za nim, od strony skrzyni biegów. W starszym modelu 244 trzeba sprawdzić dolną część bloku po stronie rozrządu.
