Gdy silnik zaczyna nierówno pracować, traci moc albo zapala kontrolkę „check engine”, wiele osób od razu chce sprawdzić zawór EGR. Problem w tym, że jego położenie zależy od konstrukcji jednostki, a pod maską łatwo pomylić go z przepustnicą lub innym elementem dolotu. Poniżej pokazuję, gdzie najczęściej znajduje się EGR, po czym go rozpoznać i jak bezpiecznie sprawdzić, czy rzeczywiście to on odpowiada za usterkę.
Najważniejsze informacje o położeniu zaworu EGR
- Najczęstsza lokalizacja to obszar między kolektorem wydechowym a dolotowym.
- W dieslach EGR zwykle znajduje się blisko kolektora ssącego, często na górze lub z tyłu silnika.
- Trzeba szukać metalowej rurki spalinowej, korpusu zaworu oraz wtyczki elektrycznej albo przewodu podciśnienia.
- W nowszych autach zawór może być połączony z chłodnicą EGR, przepustnicą lub modułem dolotowym.
- Sama lokalizacja nie potwierdza awarii. Potrzebna jest diagnostyka błędów i parametrów pracy.
Gdzie najczęściej znajduje się zawór EGR
Zawór EGR, czyli układ recyrkulacji spalin, montuje się w miejscu, w którym może przekierować część spalin z układu wydechowego do dolotu. Najczęściej znajduje się więc pomiędzy kolektorem wydechowym a kolektorem dolotowym, zwykle niedaleko głowicy silnika.
W praktyce nie zawsze wygląda jak łatwo dostępny, osobny zawór. W starszym dieslu może mieć metalowy, cylindryczny korpus i cienki przewód podciśnienia. W nowszej jednostce częściej spotkam aluminiowy moduł z silnikiem elektrycznym, grubą rurą spalinową i instalacją zakończoną wielopinową wtyczką.
Najlepszym punktem orientacyjnym jest metalowa rurka prowadząca od strony wydechu do dolotu. Jeśli prześledzisz jej przebieg, zwykle doprowadzi Cię do zaworu albo do chłodnicy EGR. Sama rurka nie jest jednak zaworem, dlatego nie należy demontować pierwszego elementu, który przypomina metalowe połączenie między kolektorami.
Najczęstsze miejsca pod maską
- na górze silnika, obok kolektora dolotowego,
- z tyłu jednostki, przy grodzi oddzielającej komorę silnika od kabiny,
- z boku głowicy, w pobliżu kolektora wydechowego,
- przy turbosprężarce lub chłodnicy EGR,
- pod kolektorem dolotowym, gdzie dostęp bywa bardzo ograniczony.
W silnikach montowanych poprzecznie zawór często znajduje się od strony kabiny. To położenie poprawia przebieg przewodów, ale utrudnia oględziny. Właśnie dlatego na zdjęciach w internecie element może wyglądać na umieszczony „z przodu”, choć w Twoim aucie trzeba szukać go za silnikiem.
Jak rozpoznać EGR pod maską
Najłatwiej zacząć od kolektora dolotowego, czyli elementu, którym powietrze trafia do cylindrów. Zawór EGR powinien być połączony z dolotem oraz z przewodem doprowadzającym spaliny. W jego pobliżu znajdziesz zazwyczaj grubszą metalową rurę, kołnierze montażowe i przewody sterujące.

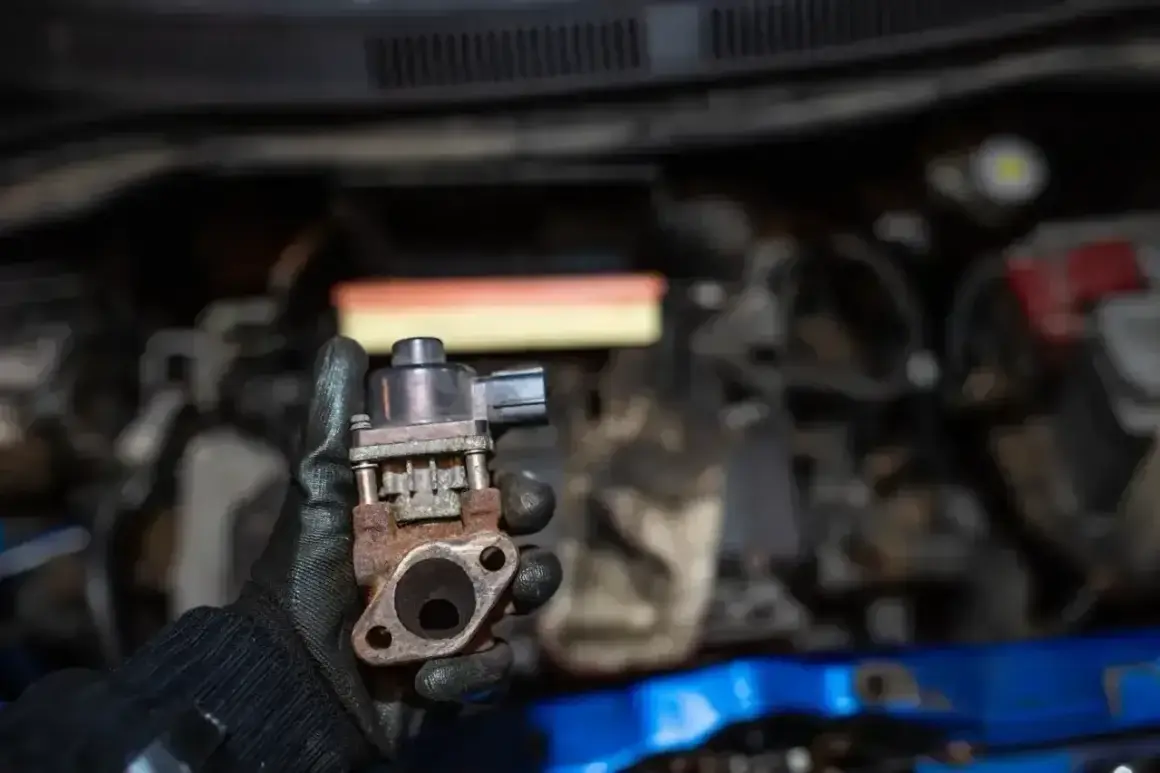

W starszych konstrukcjach na obudowie może znajdować się okrągły siłownik podciśnieniowy. Rozpoznam go po małym króćcu, do którego podłączony jest cienki gumowy przewód. Nowsze zawory mają zwykle plastikową część elektryczną, która steruje położeniem grzybka lub klapy.
| Element | Co może wskazywać na EGR | Czego nie pomylić |
|---|---|---|
| Korpus zaworu | Metalowa lub aluminiowa obudowa przy dolocie i wydechu | Alternator, zawór sterowania turbiną |
| Przewód spalinowy | Sztywna metalowa rurka, często z osłoną termiczną | Przewody klimatyzacji i układu chłodzenia |
| Napęd | Wtyczka elektryczna albo siłownik podciśnieniowy | Czujnik ciśnienia doładowania |
| Połączenie z dolotem | Wejście do kolektora lub modułu przepustnicy | Sama przepustnica powietrza |
Jednym z częstych błędów jest uznanie przepustnicy za zawór EGR. Przepustnica znajduje się w układzie dolotowym i reguluje przepływ powietrza, natomiast EGR doprowadza do tego układu spaliny. W niektórych samochodach oba elementy są jednak zintegrowane albo zamontowane bardzo blisko siebie, co może wprowadzać w błąd.
Różnice między dieslem, benzyną i nowszymi układami
W silnikach Diesla zawór EGR jest zazwyczaj bardziej widoczny i odgrywa ważną rolę w ograniczaniu emisji tlenków azotu. Najczęściej znajdziesz go przy kolektorze ssącym lub między nim a wydechem. W wielu popularnych dieslach jest zamontowany wysoko, ale zdarzają się konstrukcje, w których schowano go pod kolektorem.
W benzynowych jednostkach miejsce montażu jest mniej przewidywalne. EGR może znajdować się przy tylnej części głowicy, w pobliżu przepustnicy albo być zintegrowany z modułem dolotowym. Nie każdy silnik benzynowy ma klasyczny zewnętrzny zawór, dlatego brak charakterystycznej puszki pod maską nie oznacza od razu, że układu nie ma.
W nowszych samochodach stosuje się także układy wysokiego i niskiego ciśnienia. EGR wysokiego ciśnienia pobiera spaliny przed turbosprężarką, a układ niskiego ciśnienia może korzystać ze spalin znajdujących się dalej w układzie wydechowym, często za filtrem cząstek stałych. W takim rozwiązaniu element może być położony bliżej turbiny, chłodnicy EGR lub tylnej części wydechu.
Dlaczego chłodnica EGR utrudnia znalezienie zaworu
Chłodnica EGR obniża temperaturę spalin przed ich skierowaniem do dolotu. Z zewnątrz przypomina niewielki wymiennik ciepła z przewodami płynu chłodniczego, dlatego łatwo pomylić ją z samym zaworem.
Jeżeli widzisz metalowy moduł połączony jednocześnie z rurami spalinowymi i przewodami cieczy, prawdopodobnie patrzysz na zespół chłodnicy oraz zaworu EGR. W takim przypadku nie szukaj wyłącznie małej obudowy. Sterowany element może być przykręcony do jednego z końców całego modułu.
Jak sprawdzić położenie bezpiecznie i bez zgadywania
Do samego zlokalizowania EGR zwykle nie potrzebujesz specjalistycznych narzędzi. Przygotuj latarkę, rękawice i instrukcję napraw dla konkretnego silnika. Samochód powinien stać na równej powierzchni, a silnik musi być całkowicie zimny, ponieważ przewody EGR i kolektor wydechowy bardzo mocno się nagrzewają.
- Sprawdź kod silnika albo dokładną wersję jednostki napędowej.
- Zdejmij plastikową osłonę silnika, jeśli zasłania górną część kolektora.
- Zlokalizuj kolektor dolotowy i prześledź podłączone do niego metalowe przewody.
- Szukaj elementu z wtyczką elektryczną albo siłownikiem podciśnieniowym.
- Porównaj układ przewodów ze schematem dla konkretnego modelu.
Nie polecam szukania zaworu wyłącznie po kształcie. Producenci stosują różne obudowy, a w niektórych autach EGR jest niemal całkowicie schowany. Przebieg przewodu spalinowego jest pewniejszą wskazówką niż kolor czy wielkość elementu.
Podczas oględzin nie odpinaj przewodów na rozgrzanym silniku i nie próbuj poruszać klapą za pomocą przypadkowych narzędzi. Napęd elektryczny może zostać uszkodzony, a siłownik podciśnieniowy łatwo rozszczelnić. Jeżeli dostęp wymaga demontażu kolektora, osłon termicznych lub przewodów paliwowych, lepiej ograniczyć się do identyfikacji i zlecić dalszą pracę mechanikowi.
Czy położenie EGR od razu wskazuje przyczynę usterki
Nie. Zabrudzony zawór może powodować spadek mocy, nierówną pracę na biegu jałowym, dymienie albo problemy z przyspieszaniem, ale podobne objawy daje nieszczelność dolotu, uszkodzony przepływomierz, czujnik ciśnienia doładowania czy problem z turbosprężarką.
Najczęściej nagar blokuje zawór w pozycji częściowo otwartej albo ogranicza przepływ w kanale. Wtedy sterownik silnika może zapisać błąd związany z niewłaściwym przepływem EGR, lecz sam kod błędu nie zawsze oznacza konieczność wymiany zaworu.
Ja zaczynam diagnostykę od odczytu błędów i sprawdzenia parametrów rzeczywistych. Dopiero później oceniam przewody, sterowanie, szczelność oraz stopień zabrudzenia. Czyszczenie nie naprawi uszkodzonego silnika elektrycznego, a wymiana sprawnego zaworu nie rozwiąże problemu, jeśli przyczyną jest pęknięta rura dolotowa.
Przeczytaj również: Falujące obroty na zimnym dieslu - przyczyny i diagnostyka
Kiedy nie warto demontować go samodzielnie
- gdy zawór znajduje się pod kolektorem dolotowym,
- gdy trzeba rozłączać przewody płynu chłodniczego,
- gdy element jest połączony z układem wydechowym i mocno zapieczony,
- gdy auto ma chłodnicę EGR oraz skomplikowany napęd elektryczny,
- gdy nie masz pewności, czy oglądany element jest zaworem, czy przepustnicą.
W takich sytuacjach próba oszczędności może skończyć się urwanym króćcem, nieszczelnością spalin albo koniecznością odpowietrzania układu chłodzenia. Sama kontrola wzrokowa jest bezpieczna, ale demontaż powinien wynikać z dokumentacji serwisowej i właściwej diagnozy.
Najpewniejszy sposób na znalezienie właściwego elementu
Uniwersalna zasada mówi, że zaworu EGR trzeba szukać między stroną wydechową a dolotową silnika, lecz dokładne miejsce zależy od modelu, rocznika i kodu jednostki. W jednym samochodzie będzie na wierzchu, a w innym zostanie schowany za silnikiem albo zintegrowany z chłodnicą.
Najpierw ustal wersję silnika, potem prześledź metalową drogę spalin do kolektora dolotowego. Jeśli znajdziesz korpus z napędem elektrycznym lub podciśnieniowym, masz dobry trop, ale przed czyszczeniem albo wymianą potwierdź go diagnostyką. Dobre rozpoznanie oszczędza więcej czasu niż przypadkowe rozbieranie osprzętu, szczególnie w nowoczesnych dieslach.
