Najważniejsze informacje o sterowaniu turbosprężarką
- Gruszka porusza cięgnem, które reguluje zawór upustowy lub kierownice spalin.
- Utrata mocy, przeładowanie, niedoładowanie i tryb awaryjny należą do typowych objawów problemu.
- Przyczyną może być nie tylko membrana, ale też nieszczelny przewód podciśnienia, elektrozawór albo zapieczona geometria.
- Prosty siłownik podciśnieniowy kosztuje zwykle 150-500 zł, natomiast elektroniczny może kosztować ponad 1000 zł.
- Nie wolno regulować długości cięgna na oko, ponieważ łatwo w ten sposób rozstroić pracę turbiny.
Za co odpowiada siłownik przy turbosprężarce
Siłownik turbiny zamienia sygnał sterujący na ruch mechanizmu regulującego ciśnienie doładowania. W prostszych układach podciśnienie porusza membraną i cięgnem, a w nowszych konstrukcjach robi to mały silnik elektryczny z czujnikiem położenia.
W turbosprężarce ze stałą geometrią aktuator najczęściej steruje zaworem wastegate. Gdy ciśnienie doładowania rośnie zbyt mocno, zawór kieruje część spalin poza wirnik turbiny. Dzięki temu układ nie produkuje nadmiernego ciśnienia.
W konstrukcji VNT albo VGT cięgno porusza zestawem kierownic spalin. Ich ustawienie zmienia prędkość przepływu spalin przez turbinę. Przy niskich obrotach kierownice pomagają szybciej zbudować doładowanie, a przy wyższych otwierają się, żeby ograniczyć ryzyko przeładowania.

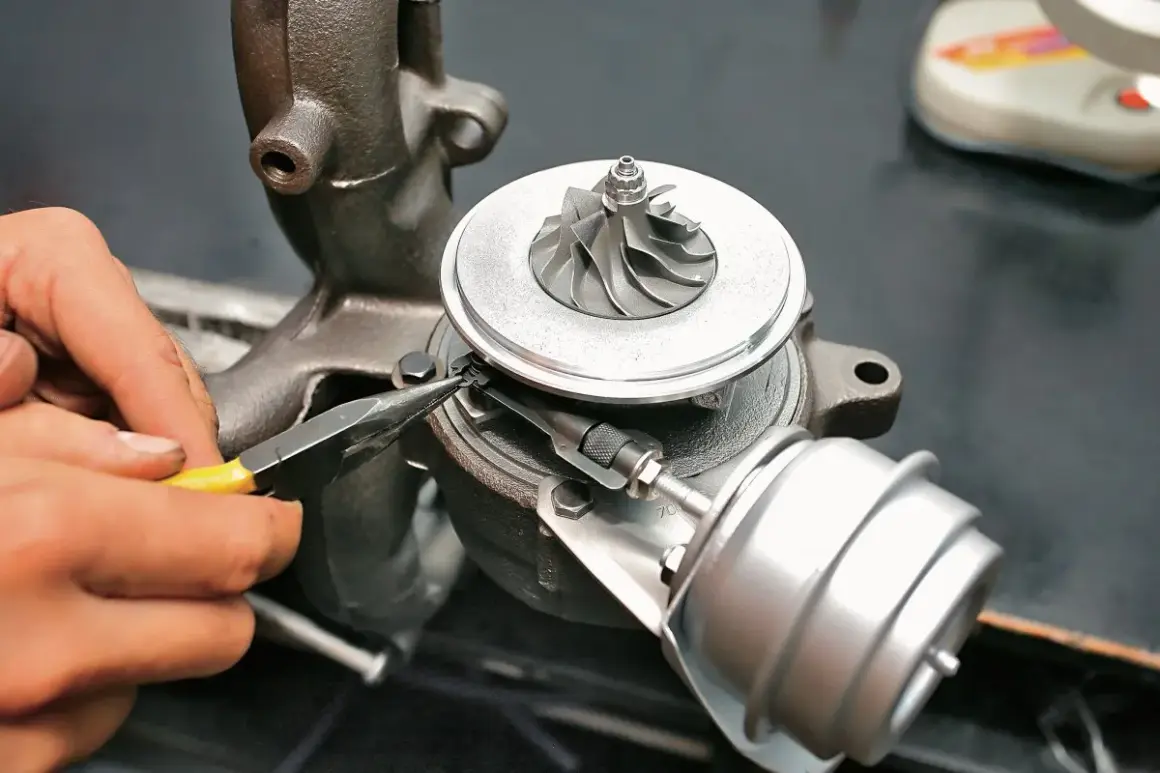

Membrana, sprężyna i cięgno
Klasyczny element podciśnieniowy składa się z obudowy, membrany, sprężyny oraz sztangi połączonej z dźwignią turbiny. Membrana musi utrzymać podciśnienie, a cięgno powinno przesuwać się płynnie w całym zakresie. Nawet niewielka nieszczelność może sprawić, że regulacja przestanie działać prawidłowo.
Trzeba też odróżnić sam siłownik od mechanizmu, którym porusza. Sprawna membrana nie rozwiąże problemu, jeśli zapiekły się kierownice VNT albo zatarła się dźwignia wastegate. To jedna z najczęstszych przyczyn nieudanej, zbyt pochopnej wymiany części.
Objawy uszkodzonego aktuatora i problemy, które go udają
Najbardziej charakterystyczny sygnał to wyraźny spadek mocy, szczególnie podczas przyspieszania pod obciążeniem. Samochód może długo reagować na gaz, a po przekroczeniu określonych obrotów nagle przestać przyspieszać. Czasem po zgaszeniu i ponownym uruchomieniu silnika moc chwilowo wraca, co często wskazuje na zapisany błąd sterowania doładowaniem.
Może pojawić się także szarpanie, nierówne budowanie mocy, zwiększone spalanie albo kontrolka silnika. Przy przeładowaniu sterownik ogranicza pracę jednostki, aby chronić silnik i turbosprężarkę. Przy niedoładowaniu auto zwykle jest ospałe, ale objawy bywają mniej gwałtowne.
| Objaw | Możliwa przyczyna | Co z tego wynika |
|---|---|---|
| Brak mocy przy wyższych obrotach | Zacinająca się geometria, nieszczelne podciśnienie lub aktuator | Potrzebna jest kontrola całego sterowania |
| Nagłe wejście w tryb awaryjny | Przeładowanie albo niedoładowanie | Nie należy od razu wymieniać całej turbiny |
| Sztanga nie porusza się lub porusza skokowo | Uszkodzona membrana albo zapieczona dźwignia | Trzeba rozdzielić awarię siłownika od awarii mechanizmu |
| Błąd czujnika położenia | Aktuator elektroniczny, przewody lub kalibracja | Wymagana może być procedura adaptacji |
Podobne objawy powodują pęknięte przewody dolotowe, nieszczelny intercooler, zatkany filtr powietrza, uszkodzony elektrozawór sterujący podciśnieniem albo błędne wskazania czujnika ciśnienia. Błąd zapisany w komputerze nie jest jeszcze diagnozą. To tylko wskazówka, w którym obszarze trzeba szukać.
Jak sprawdzić, czy problem rzeczywiście leży w gruszce
Diagnozę zaczynam od oględzin, a nie od zamawiania części. Silnik powinien być zimny, a okolice turbiny oczyszczone na tyle, aby można było zobaczyć przewody, sztangę i dźwignię. Należy sprawdzić, czy przewód podciśnienia nie jest sparciały, przetarty lub luźny oraz czy cięgno nie ma nadmiernego luzu.
Test podciśnienia
Do klasycznego aktuatora używa się ręcznej pompki podciśnieniowej z manometrem. Po podłączeniu podciśnienie powinno utrzymywać się przez chwilę, a sztanga powinna ruszać się płynnie, bez skoków i zacięć. Konkretne wartości podciśnienia oraz długość skoku zależą od modelu turbiny, dlatego nie ustawiam ich według uniwersalnej tabeli znalezionej w internecie.
Jeżeli pompka nie pozwala zbudować podciśnienia, podejrzana jest membrana albo połączenie. Gdy siłownik utrzymuje podciśnienie, lecz cięgno stoi w miejscu, problem może znajdować się w dźwigni, kierownicach spalin lub zaworze upustowym. Wymiana samej obudowy niczego wtedy nie naprawi.
Odczyt parametrów podczas jazdy
Diagnostyka komputerowa pozwala porównać ciśnienie zadane przez sterownik z ciśnieniem rzeczywistym. Błędy związane z przeładowaniem, niedoładowaniem lub położeniem aktuatora pomagają zawęzić poszukiwania, ale trzeba je ocenić razem z logami i stanem mechanicznym układu.
W przypadku wersji elektronicznej potrzebny jest tester obsługujący test elementów wykonawczych i adaptację. Nowy aktuator może wymagać kalibracji na turbosprężarce. Montaż bez ustawienia punktu początkowego bywa przyczyną powrotu błędu, mimo że sama część jest sprawna.
Najczęstsze przyczyny awarii sterowania turbo
Najtańszym i często pomijanym podejrzanym jest przewód podciśnienia. Guma starzeje się pod wpływem temperatury, a mała nieszczelność wystarczy, by siłownik pracował zbyt słabo. W takim przypadku wymiana aktuatora byłaby niepotrzebnym wydatkiem.
Drugą grupę stanowią uszkodzenia samego elementu. Membrana może pęknąć, sprężyna stracić właściwości, a obudowa skorodować. W wersjach elektronicznych dochodzą zużyte przekładnie, awaria silnika, czujnika położenia albo instalacji elektrycznej.
Osobny problem tworzy nagar blokujący zmienną geometrię. Wtedy sztanga może poruszać się ciężko lub zatrzymywać w określonym punkcie. Zapieczone kierownice nie są tym samym co uszkodzona membrana, choć oba problemy dają podobne objawy podczas jazdy.
- nieszczelne przewody podciśnienia,
- uszkodzony elektrozawór sterujący, na przykład zawór regulujący podciśnienie,
- pęknięta membrana lub skorodowana obudowa,
- zapieczona geometria VNT albo dźwignia wastegate,
- uszkodzony przewód elektryczny lub czujnik położenia,
- nieprawidłowe ustawienie cięgna po wcześniejszej naprawie.
W praktyce szczególnie ostrożnie podchodzę do diagnoz typu „turbina do wymiany”, gdy nie sprawdzono wcześniej szczelności dolotu i podciśnienia. Czasem źródłem problemu jest przewód za kilkadziesiąt złotych, a nie turbosprężarka za kilka tysięcy.
Wymiana samego elementu czy regeneracja całej turbiny
Wymiana aktuatora ma sens, gdy wirnik, korpus i mechanizm regulacji są w dobrym stanie, a test jednoznacznie potwierdza uszkodzenie siłownika. Przy prostych wersjach podciśnieniowych koszt części zamiennej wynosi najczęściej 150-500 zł. Oryginalne podzespoły i elementy do mniej popularnych turbosprężarek mogą kosztować około 700-1000 zł.
W przypadku aktuatora elektronicznego trzeba liczyć się zwykle z wydatkiem rzędu 1000-2500 zł, zależnie od marki, konstrukcji oraz tego, czy część wymaga programowania. Do ceny dochodzi robocizna i ewentualna kalibracja.
| Zakres naprawy | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Wymiana przewodu lub elektrozaworu | 50-400 zł | Gdy test potwierdzi problem ze sterowaniem podciśnieniem |
| Prosty siłownik podciśnieniowy | 150-500 zł za część | Gdy geometria lub wastegate pracują swobodnie |
| Aktuator elektroniczny | 1000-2500 zł lub więcej | Gdy uszkodzony jest silnik, przekładnia albo czujnik |
| Regeneracja turbosprężarki | 700-2000 zł za podstawową usługę | Gdy zużyte są także elementy wirujące lub geometria |
| Demontaż i montaż | 300-900 zł | Kwota zależy głównie od dostępu do turbiny |
Podane kwoty są orientacyjne, ponieważ konkretna cena zależy od modelu silnika, dostępności części i zakresu prac. Jeżeli korpus jest pęknięty, wałek ma nadmierny luz albo geometria została mocno uszkodzona, wymiana samej gruszki będzie tylko odsuwaniem problemu.
Przeczytaj również: Silnik pluje paliwem z wydechu? Sprawdź, co może być winne
Na co zwrócić uwagę przy zakupie
Część dobiera się po numerze turbosprężarki lub numerze OE, a nie wyłącznie po modelu samochodu. Ten sam silnik może występować z różnymi turbosprężarkami, innym skokiem cięgna i innym sposobem sterowania.
Przed zakupem sprawdzam także, czy element jest przeznaczony do wastegate, czy do geometrii VNT, jaki ma zakres pracy i czy producent przewiduje regulację na stanowisku. Najtańszy zamiennik bez danych kalibracyjnych może okazać się droższy, jeśli po montażu trzeba będzie ponownie demontować turbosprężarkę.
Jak nie doprowadzić do kolejnej awarii
Po naprawie trzeba usunąć przyczynę, która doprowadziła do uszkodzenia. Sama wymiana aktuatora nie pomoże, jeśli wcześniej do układu dostawał się olej, geometria była blokowana przez nagar albo przewody podciśnienia były nieszczelne.
Silnik z turbosprężarką potrzebuje właściwego oleju i regularnych wymian. Po intensywnej jeździe dobrze pozwolić jednostce popracować spokojnie przez krótką chwilę, szczególnie gdy wcześniej była mocno obciążona. Nie chodzi o wielominutowe studzenie na postoju, lecz o ograniczenie nagłego odcięcia smarowania rozgrzanego turbo.
Nie poruszam cięgnem na siłę i nie skracam go „dla większej mocy”. Taka modyfikacja może chwilowo zmienić reakcję samochodu, ale jednocześnie zwiększa ryzyko przeładowania. Regulację wykonuje się według danych konkretnej turbosprężarki, najlepiej po teście na stanowisku lub z użyciem właściwych parametrów diagnostycznych.
Najrozsądniejsza kolejność działania przy problemie z turbo
Jeżeli samochód stracił moc, najpierw odczytuję błędy i oglądam dolot oraz przewody podciśnienia. Później sprawdzam pracę siłownika, dźwigni i geometrii, a dopiero na końcu rozważam wymianę części. Taka kolejność zwykle ogranicza koszty i pozwala uniknąć wymiany sprawnej turbosprężarki.
Gdy pojawia się głośne wycie, niebieski dym, gwałtowny wzrost poziomu oleju albo silnik zaczyna samoczynnie wchodzić na wysokie obroty, nie kontynuuję jazdy. W takiej sytuacji problem może dotyczyć już nie samego sterowania, lecz uszczelnień i wirnika.
Najważniejszy wniosek jest prosty: siłownik jest tylko jednym elementem całego układu regulacji doładowania. Dobra diagnoza rozróżnia jego uszkodzenie od nieszczelności, zapieczonej geometrii i awarii elektroniki. Dopiero wtedy można uczciwie zdecydować, czy wystarczy wymiana małej części, czy potrzebna jest pełna regeneracja turbosprężarki.
