Silnik może nierówno pracować, więcej palić albo ospale reagować na gaz, a winowajcą bywa niewielki czujnik MAP. Pytanie, jak sprawdzić map sensor, sprowadza się przede wszystkim do kontroli zasilania, masy i reakcji sygnału na zmianę ciśnienia w kolektorze. Poniżej pokazuję, jak zrobić to multimetrem, testerem OBD i pompką podciśnieniową oraz jak nie pomylić uszkodzonego czujnika z problemem wiązki lub dolotu.
Najważniejsze informacje o diagnostyce czujnika MAP
- Najpierw sprawdź wtyczkę, przewody, kanał pomiarowy i ewentualny wężyk podciśnienia.
- W wielu samochodach czujnik otrzymuje około 5 V napięcia referencyjnego, ale dokładne wartości zależą od modelu.
- Sygnał powinien zmieniać się płynnie wraz ze zmianą ciśnienia, bez skoków i przerw.
- Na zgaszonym silniku odczyt MAP powinien być zbliżony do ciśnienia atmosferycznego.
- Kod błędu P0105-P0109 nie oznacza automatycznie uszkodzonego sensora. Przyczyną może być także nieszczelność albo instalacja elektryczna.
Co mierzy czujnik MAP i jakie daje objawy
Czujnik MAP, czyli Manifold Absolute Pressure, mierzy ciśnienie bezwzględne w kolektorze dolotowym. Sterownik silnika wykorzystuje ten sygnał między innymi do obliczenia obciążenia silnika, dawki paliwa, kąta zapłonu oraz ciśnienia doładowania.
W silniku benzynowym bez turbiny na biegu jałowym w kolektorze występuje duże podciśnienie, więc ciśnienie bezwzględne jest wyraźnie niższe od atmosferycznego. Po gwałtownym otwarciu przepustnicy ciśnienie rośnie, a napięcie sygnałowe MAP zwykle również. W silniku turbodoładowanym sensor może dodatkowo mierzyć ciśnienie powyżej atmosferycznego.
Do typowych objawów problemu należą nierówna praca na biegu jałowym, trudny rozruch, szarpanie i zwiększone spalanie. Pojawić się może także ospała reakcja na gaz, dymienie w dieslu albo kontrolka silnika. Te symptomy nie są jednak charakterystyczne wyłącznie dla MAP, dlatego sam objaw nie wystarcza do wymiany części.W praktyce często spotykam sytuację, w której sensor jest sprawny, lecz jego otwór pomiarowy został zabrudzony olejem lub nagarem. Równie podobne objawy daje pęknięty przewód podciśnienia, zaśniedziała wtyczka albo przerwany przewód masowy.
Przygotowanie do pomiaru bez ryzyka błędu
Przed podłączeniem miernika ustal, jaki typ czujnika znajduje się w samochodzie. Najczęściej spotkasz wersję z trzema przewodami: zasilaniem 5 V, masą i sygnałem. Czujniki czteropinowe często łączą MAP z pomiarem temperatury powietrza, a w nowszych pojazdach mogą występować rozwiązania cyfrowe, których nie da się ocenić prostym pomiarem napięcia.
Potrzebujesz multimetru cyfrowego, cienkich sond pomiarowych lub adaptera do testowania przewodów od tyłu wtyczki. Przyda się także interfejs OBD2, a przy dokładniejszej diagnostyce ręczna pompka podciśnieniowa. Rozpiska pinów z dokumentacji konkretnego silnika jest ważniejsza niż kolor przewodu, ponieważ producenci nie stosują jednego uniwersalnego układu.Oględziny wykonuj przy wyłączonym zapłonie. Sprawdź, czy obudowa nie jest pęknięta, kanał pomiarowy drożny, a wtyczka sucha i pozbawiona zielonego nalotu. Nie wkładaj do otworu drutu i nie przedmuchuj membrany sprężonym powietrzem pod wysokim ciśnieniem, bo można uszkodzić delikatny element pomiarowy.

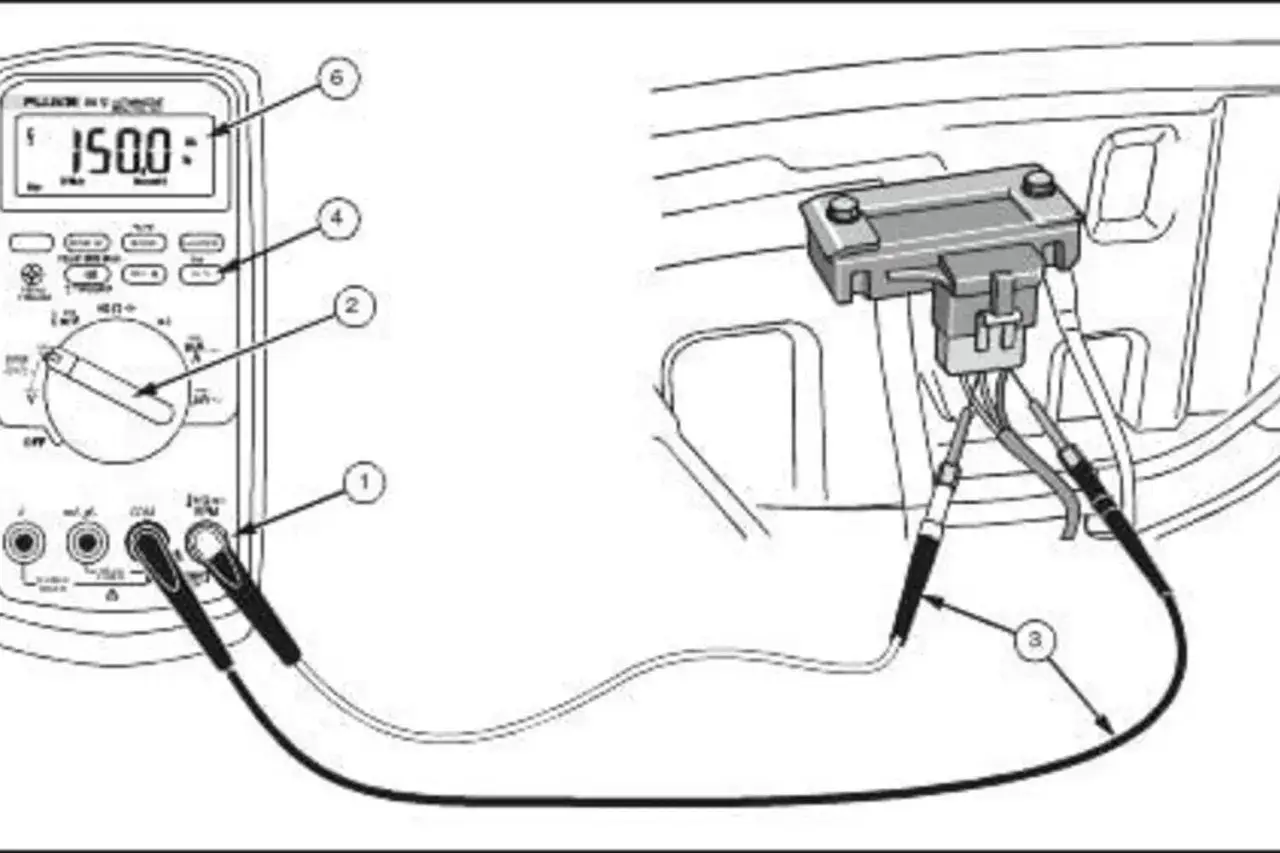

Jak sprawdzić MAP sensor multimetrem krok po kroku
Kontrola napięcia zasilania
Odłącz wtyczkę od czujnika, włącz zapłon i ustaw multimetr na pomiar napięcia stałego. Między pinem zasilającym a masą powinno pojawić się zwykle około 5 V. Dopuszczalna tolerancja zależy od auta, dlatego odczyt rzędu 4,8-5,1 V zazwyczaj wygląda prawidłowo, ale dokładną wartość trzeba porównać z dokumentacją serwisową.
Brak napięcia referencyjnego nie oznacza jeszcze awarii MAP. Powodem może być przerwany przewód, zwarcie w innym czujniku korzystającym z tej samej linii 5 V albo problem ze sterownikiem. Jeżeli napięcie wynosi na przykład 1,2 V, nie podłączaj od razu nowego sensora, tylko poszukaj zwarcia obciążającego obwód.
Sprawdzenie masy
Masę można sprawdzić na dwa sposoby. Przy wyłączonym zapłonie zbadaj ciągłość przewodu, ale sam test przejścia nie zawsze wykryje problem, który pojawia się dopiero pod obciążeniem. Dokładniejszy jest pomiar spadku napięcia między masą czujnika a ujemnym biegunem akumulatora przy włączonym zapłonie lub pracującym silniku.
Wartość powinna być bardzo niska, najlepiej poniżej 0,1 V. Wyższy spadek sugeruje skorodowane połączenie, uszkodzoną masę silnika albo problem w wiązce. Taki błąd potrafi zmieniać wskazania sensora i dawać objawy, które wyglądają jak awaria samego elementu.
Przeczytaj również: Zawór różnicowy w CO - objawy, test i kiedy wymienić
Pomiar napięcia sygnałowego
Podłącz wtyczkę, włącz zapłon i zmierz napięcie na przewodzie sygnałowym, wykonując pomiar od tyłu złącza. Na zgaszonym silniku ciśnienie w kolektorze powinno być zbliżone do atmosferycznego, więc wskazanie MAP powinno odpowiadać warunkom panującym na zewnątrz.W wielu analogowych czujnikach sygnał mieści się mniej więcej w zakresie 0,5-4,5 V. Nie traktuj jednak tych liczb jako uniwersalnej normy. Sensor 1-barowy, 2,5-barowy i 3-barowy może mieć zupełnie inne napięcie przy tym samym ciśnieniu atmosferycznym.
Uruchom silnik i obserwuj sygnał podczas delikatnego dodawania gazu. W typowym silniku benzynowym bez doładowania napięcie na biegu jałowym jest niższe niż po otwarciu przepustnicy, a przy szybkim zwiększeniu obrotów powinno rosnąć płynnie i bez przerw. Skaczący odczyt, nagły spadek do zera albo brak reakcji wskazuje na problem z sensorem, zasilaniem lub przewodem sygnałowym.
Sprawdzenie odczytów przez OBD2 i live data
Tester diagnostyczny często daje szybszą odpowiedź niż pomiar sondami. W danych bieżących znajdź parametr opisany jako MAP, ciśnienie w kolektorze albo ciśnienie doładowania. Zwróć uwagę na jednostkę, ponieważ niektóre urządzenia pokazują kPa, inne mbar, a jeszcze inne wartość napięcia.
Przy włączonym zapłonie i wyłączonym silniku odczyt powinien być zbliżony do lokalnego ciśnienia atmosferycznego. Na poziomie morza będzie to zwykle około 95-103 kPa, ale wysokość nad poziomem morza i pogoda zmieniają tę wartość. Różnica kilku kPa może być normalna, natomiast duże odstępstwo wymaga dalszej kontroli.
Na biegu jałowym wolnossącego silnika benzynowego często zobaczysz około 25-45 kPa. W dieslu odczyt może być znacznie bliższy ciśnieniu atmosferycznemu, bo przepustnica nie pracuje tam w taki sam sposób. W silniku turbo wartość powyżej 100 kPa podczas obciążenia może być prawidłowa, ponieważ obejmuje ciśnienie doładowania.
Najbardziej przekonujący jest nie pojedynczy numer, lecz zgodność kilku danych. Porównaj MAP z obrotami, położeniem przepustnicy, ciśnieniem doładowania i temperaturą powietrza. Jeśli MAP pozostaje nieruchomy, choć przepustnica się otwiera i silnik wyraźnie zmienia obciążenie, problem jest realny, ale nadal nie wiadomo, czy winny jest sensor, przewód, czy nieszczelność.

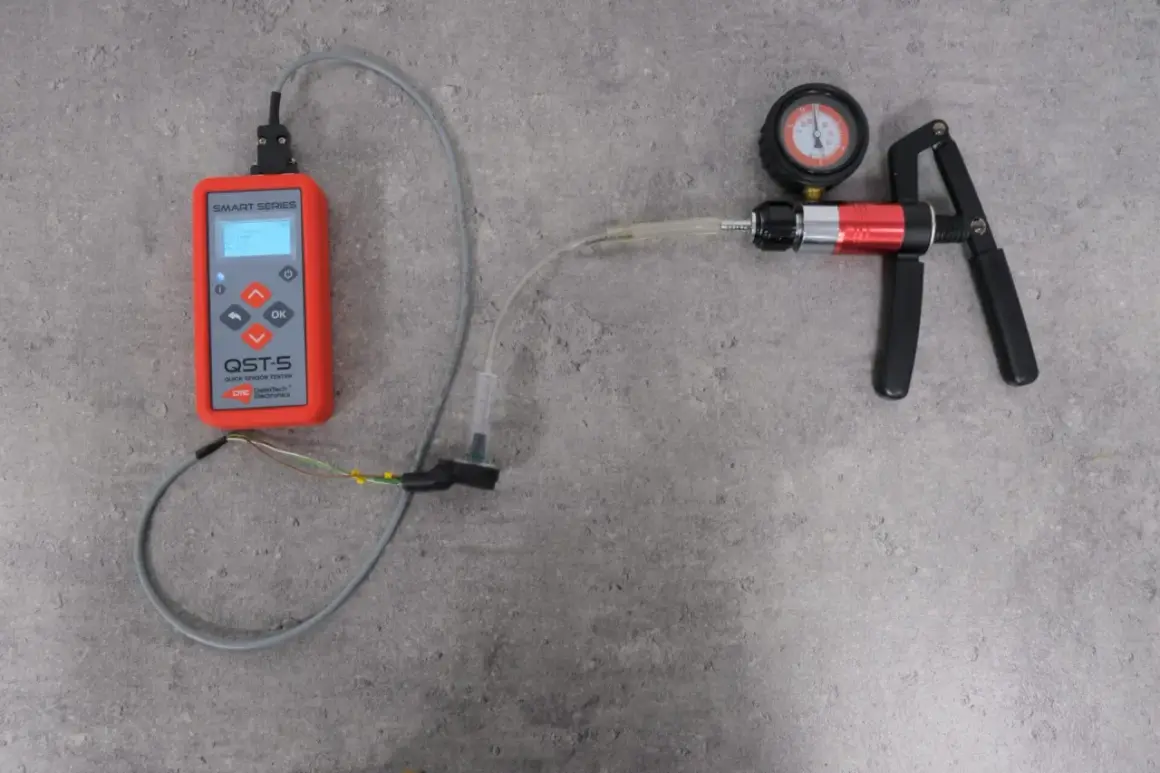

Test pompką podciśnieniową daje pewniejszy wynik
Jeśli konstrukcja czujnika pozwala na podłączenie pompki, odłącz przewód podciśnienia i podaj podciśnienie stopniowo. Przy każdym zwiększeniu podciśnienia obserwuj napięcie sygnałowe albo wartość w testerze. Odczyt powinien zmieniać się równomiernie w jednym kierunku, bez zatrzymywania się i nagłych skoków.
Nie musisz od razu znać pełnej charakterystyki sensora. W warunkach garażowych najważniejsze jest porównanie wartości początkowej, kilku punktów pośrednich i reakcji po powrocie do ciśnienia atmosferycznego. Jeżeli wskazanie nie zmienia się wcale, zmienia się skokowo albo nie wraca do poprzedniego poziomu, czujnik jest podejrzany.
Dokładna charakterystyka napięcia względem ciśnienia zawsze zależy od numeru części. Dlatego nie przykładaj do sensora ciśnienia większego niż przewidziane przez producenta. Dotyczy to szczególnie elementów montowanych w silnikach z turbodoładowaniem, gdzie zakres pomiarowy bywa inny niż w prostych jednostkach wolnossących.
W profesjonalnej diagnostyce można użyć oscyloskopu. To narzędzie pokaże krótkie zaniki sygnału i zakłócenia, których zwykły multimetr może nie zarejestrować. Przy sporadycznym szarpaniu podczas jazdy taki test bywa bardziej wartościowy niż wymiana części na próbę.
Co najczęściej myli się z awarią MAP
| Objaw lub wynik testu | Możliwa przyczyna poza czujnikiem | Co sprawdzić |
|---|---|---|
| Brak napięcia 5 V | Zwarcie w instalacji lub uszkodzenie innego czujnika | Wspólną linię referencyjną i bezpieczniki |
| Prawidłowe zasilanie, brak sygnału | Przerwany przewód sygnałowy albo zła masa | Spadek napięcia i ciągłość wiązki |
| Niski odczyt MAP na biegu jałowym | Nieszczelność, problem z rozrządem lub przepustnicą | Dolot, podciśnienia i synchronizację silnika |
| Zabrudzony sensor | Olej z układu dolotowego lub niedrożny kanał pomiarowy | Źródło zabrudzenia i stan przewodów |
| Kod P0105-P0109 | Niespójność danych między MAP a innymi czujnikami | Parametry bieżące, wiązkę i szczelność układu |
Jednym z częstszych błędów jest pomylenie MAP z przepływomierzem MAF. MAF mierzy masę powietrza przepływającego przez dolot, natomiast MAP ocenia ciśnienie panujące w kolektorze. W niektórych samochodach oba elementy pracują jednocześnie, więc awaria jednego może zaburzyć interpretację drugiego.
Nie polecam też wymiany czujnika tylko dlatego, że pojawił się błąd zapisany w sterowniku. Jeżeli zasilanie, masa i reakcja sygnału są prawidłowe, trzeba poszukać problemu w nieszczelności dolotu, zaworze EGR, układzie odmy, turbosprężarce albo mechanice silnika.
Najkrótsza droga do pewnej diagnozy MAP
Najrozsądniejsza kolejność wygląda tak: oględziny, kontrola wtyczki i przewodów, pomiar 5 V oraz masy, obserwacja sygnału, a dopiero później test podciśnieniowy lub oscyloskop. Taka procedura zajmuje zwykle kilkanaście do kilkudziesięciu minut, a przede wszystkim ogranicza ryzyko kupienia sprawnej części.
Jeżeli odczyt z OBD nie zgadza się z rzeczywistym ciśnieniem, ale napięcie na czujniku reaguje prawidłowo, problem może leżeć w interpretacji danych przez sterownik albo w innym elemencie silnika. Gdy zasilanie i masa są poprawne, a sygnał nie reaguje na zmianę ciśnienia, wymiana MAP jest już znacznie lepiej uzasadniona.
W samochodach z czujnikiem cyfrowym albo zespolonym sensorem temperatury nie warto opierać diagnozy na uniwersalnych zakresach napięcia. W takim przypadku potrzebne są dane dla konkretnego numeru części, schemat instalacji i odczyt parametrów przez właściwy tester. To właśnie dopasowanie pomiaru do konkretnego silnika robi największą różnicę między trafną diagnozą a zgadywaniem.
