Dobry schemat silnika 1.9 TDI pozwala szybko zrozumieć, którędy płynie powietrze, paliwo i podciśnienie oraz dlaczego poszczególne przewody nie mogą być podłączone przypadkowo. Wyjaśniam, czym różnią się najpopularniejsze odmiany tego diesla, jak czytać schemat podciśnienia, rozrządu i instalacji oraz jak uniknąć pomyłki przy diagnostyce.
Najważniejsze informacje o schemacie 1.9 TDI
- Kod silnika jest ważniejszy niż sama pojemność, ponieważ ALH, AFN, ASZ czy AVF mają różne układy.
- Wersje z pompą VP37 i pompowtryskiwaczami PD różnią się przede wszystkim sposobem zasilania paliwem.
- N75 steruje doładowaniem, a N18 zwykle odpowiada za zawór EGR.
- Przy rozrządzie trzeba rozróżnić silnik z pompą wtryskową od jednostki PD.
- Najbezpieczniejsza diagnostyka zaczyna się od kodu silnika, zdjęcia własnej komory i pomiaru podciśnienia.
Najpierw ustal kod silnika, bo 1.9 TDI nie jest jednym układem
Określenie „1.9 TDI” obejmuje dużą rodzinę silników Volkswagena, Audi, Seata i Škody. Większość z nich ma pojemność 1896 cm³, cztery cylindry i kolejność zapłonu 1-3-4-2, ale na tym podobieństwa potrafią się kończyć.
Przed użyciem dowolnego schematu sprawdzam kod jednostki. Znajduje się on zwykle na naklejce w bagażniku lub książce serwisowej, na osłonie rozrządu, a także w okolicy połączenia silnika ze skrzynią biegów. Sam model samochodu, na przykład Golf IV albo Octavia I, nie daje wystarczającej pewności.
| Grupa silników | Przykładowe kody | Najważniejsza cecha |
|---|---|---|
| Pompa VP37 | 1Z, AHU, AGR, ALH, AHF, ASV, AFN | Jedna elektronicznie sterowana pompa wtryskowa i osobne wtryskiwacze |
| Pompowtryskiwacze PD | AJM, ATD, AXR, ASZ, ARL, AVB, AWX, AVF | Każdy cylinder ma własny pompowtryskiwacz napędzany wałkiem rozrządu |
To rozróżnienie ma praktyczne znaczenie. Schemat paliwowy dla silnika ALH nie będzie poprawny dla ASZ, a układ podciśnienia z Golfa może różnić się od rozwiązania w Passacie z tym samym kodem. Najpierw kod silnika, dopiero potem konkretny rysunek to zasada, która oszczędza najwięcej czasu.
Jak wygląda podstawowy obieg powietrza, paliwa i spalin
Najprostszy schemat funkcjonalny można odczytać jak trzy osobne obiegi. Dzięki temu łatwiej zrozumieć, czy problem dotyczy zasilania, doładowania, sterowania czy samego silnika mechanicznego.
Obieg powietrza
Powietrze płynie od filtra przez przepływomierz MAF do sprężarki turbosprężarki. Dalej trafia przewodem ciśnieniowym do intercoolera, czyli chłodnicy powietrza doładowanego, a następnie do zaworu EGR, klapy gaszącej i kolektora dolotowego.W uproszczeniu wygląda to tak:
Filtr powietrza → MAF → turbo → intercooler → EGR i klapa gasząca → kolektor dolotowy → cylindry
Jeżeli silnik ma turbosprężarkę VNT, jej kierownice spalin zmieniają geometrię przepływu. Steruje nimi siłownik podciśnieniowy, dlatego nieszczelny przewód może powodować zarówno brak mocy, jak i przeładowanie.
Obieg paliwa
W jednostkach z pompą VP37 paliwo trafia ze zbiornika przez filtr do pompy wtryskowej. Pompa wytwarza ciśnienie i rozdziela dawkę do czterech wtryskiwaczy, a nadmiar paliwa wraca przewodem przelewowym.
W silniku PD paliwo przechodzi przez filtr do pompy tandemowej, która zasila kanał w głowicy. Stamtąd trafia do pompowtryskiwaczy. Nie ma tu jednej klasycznej pompy rozdzielaczowej, dlatego schemat przewodów i sposób diagnozowania są inne.
Obieg spalin i EGR
Spaliny opuszczają cylindry przez kolektor wydechowy i napędzają turbinę. Po przejściu przez jej część wydechową kierują się do katalizatora, a część spalin może zostać zawrócona przez zawór EGR do dolotu.Obecność filtra DPF nie wynika automatycznie z samego oznaczenia 1.9 TDI. W wielu starszych odmianach go nie ma, dlatego nie należy dopisywać go do schematu bez sprawdzenia konkretnego samochodu.

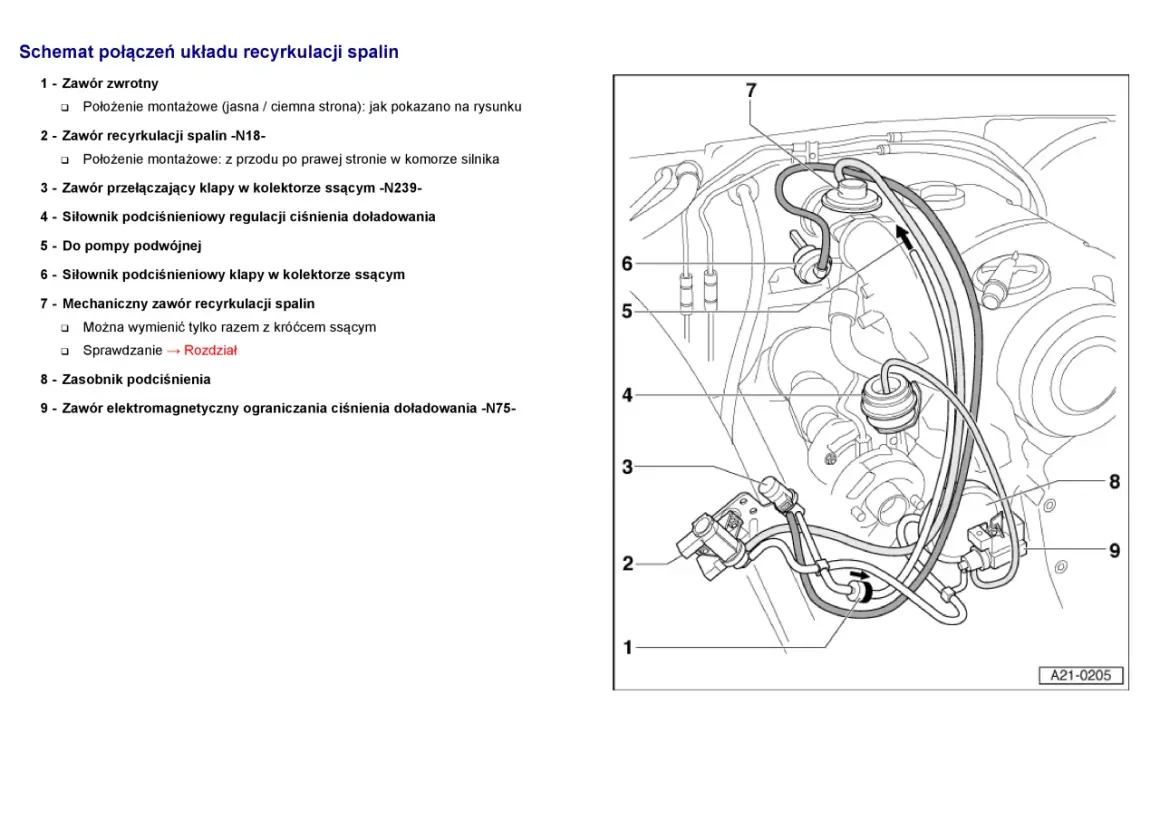

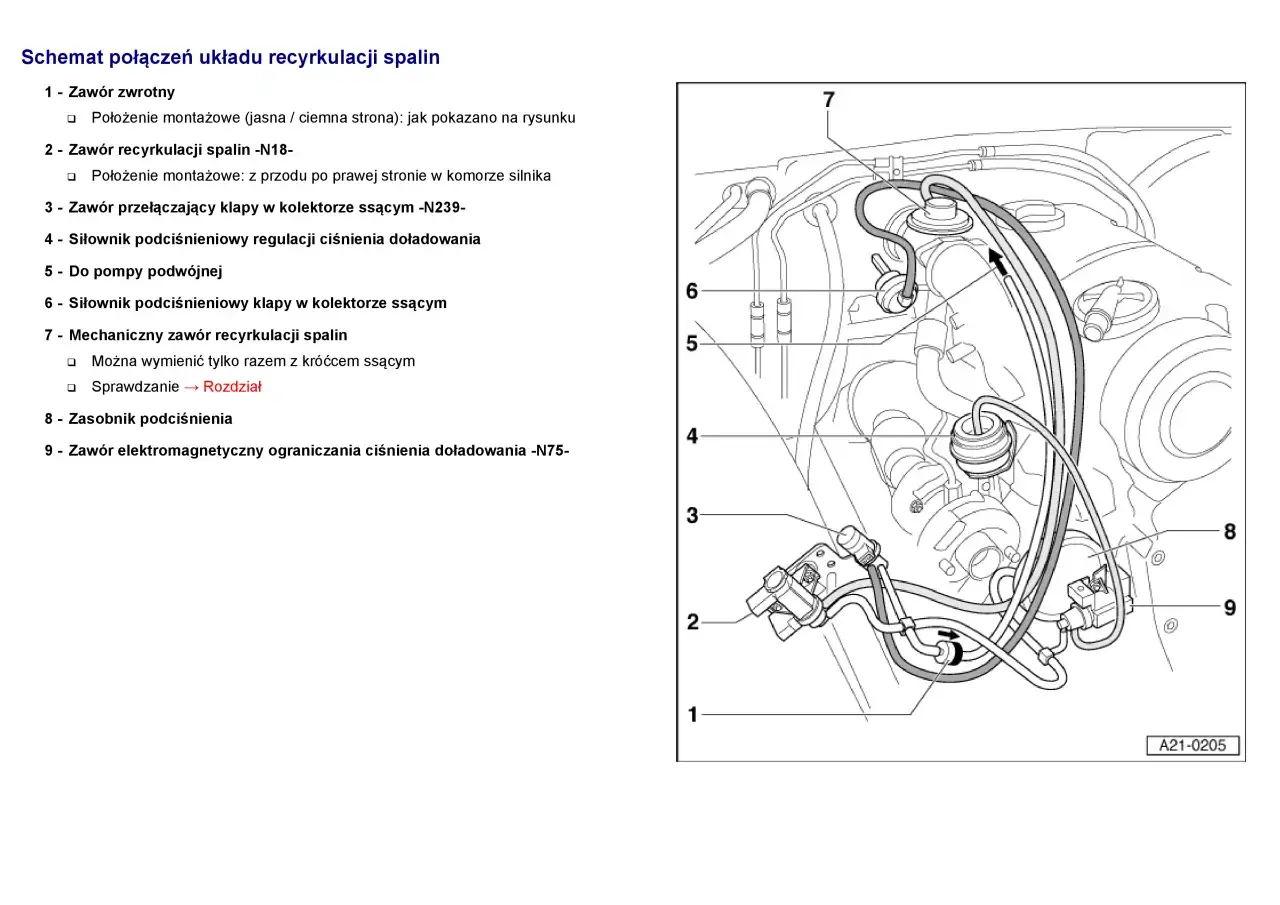

Schemat podciśnienia wyjaśnia większość problemów z turbo
Układ podciśnienia jest niewielki, ale jego błędne podłączenie potrafi unieruchomić sterowanie turbosprężarką, EGR-em i klapą gaszącą. W typowym układzie źródłem podciśnienia jest pompa mechaniczna, a w niektórych wersjach pompa tandemowa.
Uproszczony przebieg wygląda następująco:
Pompa podciśnienia lub tandem → zawór zwrotny i zbiornik → elektrozawory → siłowniki wykonawcze
- N75 steruje siłownikiem turbosprężarki.
- N18 steruje zaworem EGR.
- N239, występujący w wybranych wersjach, obsługuje klapę w kolektorze dolotowym.
- Osobna gałąź zasila serwo hamulcowe, dlatego jej nieszczelność może mieć znaczenie dla bezpieczeństwa.
W silniku z turbosprężarką VNT przewód z N75 prowadzi do gruszki przy turbo. W starszych wersjach z klasycznym wastegate układ może wyglądać inaczej. Nie wolno zamieniać przewodów N75 i N18 tylko dlatego, że elektrozawory stoją obok siebie.
Najczęstsze przyczyny problemów są prozaiczne. Sparciałe wężyki, luźne trójniki, pęknięty zbiornik podciśnienia albo źle założony zawór zwrotny wystarczą, aby sterowanie przestało działać. Ja zaczynam od oględzin, a potem sprawdzam układ ręczną pompką podciśnieniową. Sam odczyt błędu przeładowania nie wskazuje jeszcze, czy winne jest turbo, N75, siłownik czy przewód.
Rozrząd i wtrysk wymagają innego schematu dla VP37 i PD
W każdym 1.9 TDI pasek rozrządu synchronizuje wał korbowy z wałkiem rozrządu. W wersjach z pompą VP37 napędza również pompę wtryskową, natomiast w silnikach PD synchronizacja dotyczy głównie wału korbowego i wałka rozrządu, który mechanicznie uruchamia pompowtryskiwacze.W uproszczeniu dla silnika z VP37 można przyjąć układ:
Wał korbowy → pasek rozrządu → wałek rozrządu + pompa wtryskowa
Dla jednostki PD schemat jest inny:
Wał korbowy → pasek rozrządu → wałek rozrządu → pompowtryskiwacze
Położenie wału w górnym martwym punkcie cylindra pierwszego to dopiero początek. Do ustawiania rozrządu potrzebne są odpowiednie blokady, a w wielu wersjach także późniejsza kontrola synchronizacji za pomocą diagnostyki komputerowej. Farba na starym pasku nie zastępuje blokady i kontroli po montażu.
W silnikach PD trzeba dodatkowo pamiętać o regulacji pompowtryskiwaczy po pracy przy wałku lub dźwigienkach. Zbyt luźna albo zbyt mocno dokręcona regulacja może powodować nierówną pracę, trudny rozruch i przyspieszone zużycie elementów.
Jak korzystać ze schematu podczas diagnostyki
Dobry schemat nie służy tylko do oglądania. Traktuję go jak mapę, która pokazuje kolejność sprawdzania elementów. Najpierw ustalam kod silnika i rocznik, potem wybieram rodzaj dokumentacji: podciśnienia, paliwa, rozrządu albo instalacji elektrycznej.
- Zrób zdjęcie własnej komory silnika przed odłączeniem przewodów.
- Oznacz każdy wężyk małą etykietą lub markerem.
- Sprawdź, czy schemat dotyczy tego samego kodu silnika i wersji nadwozia.
- Zmierz podciśnienie oraz sprawdź, czy siłownik turbo porusza się płynnie.
- Odczytaj błędy sterownika i porównaj je z wynikiem pomiarów.
- Po naprawie wykonaj jazdę testową oraz ponownie sprawdź parametry doładowania.
Przy instalacji elektrycznej trzeba zachować jeszcze większą ostrożność. Ten sam kolor przewodu nie zawsze oznacza tę samą funkcję w różnych rocznikach. Do pinów sterownika najlepiej dobierać schemat po kodzie silnika, numerze sterownika i numerze nadwozia, a nie po zdjęciu znalezionym dla podobnego auta.
Przeczytaj również: Czyszczenie zaworu N75 bez rozbierania. Kiedy ma sens?
Błędy, które zdarzają się najczęściej
- Podłączenie przewodu turbo do niewłaściwego króćca N75.
- Użycie schematu ALH przy silniku ASZ lub AVF.
- Traktowanie przewodu powrotnego paliwa jak przewodu podciśnienia.
- Wymiana przepływomierza bez sprawdzenia nieszczelności dolotu.
- Ustawianie rozrządu wyłącznie na znaki wykonane markerem.
- Zaślepienie EGR bez sprawdzenia, czy problemem nie jest sterowanie podciśnieniem.
Schemat jest punktem wyjścia, ale nie zastępuje pomiaru. Jeżeli auto przechodzi w tryb awaryjny dopiero przy dużym obciążeniu, trzeba sprawdzić zachowanie układu podczas jazdy, a nie tylko na biegu jałowym.
Najpraktyczniejszy schemat to ten dopasowany do konkretnego kodu
Jeżeli potrzebuję szybko rozpoznać układ 1.9 TDI, dzielę go na cztery warstwy: mechanikę silnika, przepływ powietrza, paliwo oraz sterowanie podciśnieniem i elektroniką. Taki podział jest prostszy niż próba odczytania jednej skomplikowanej planszy, na której wszystkie przewody nachodzą na siebie.
Najważniejsza wskazówka brzmi prosto: nie szukaj uniwersalnego schematu dla całej rodziny 1.9 TDI. Znajdź kod jednostki, porównaj układ z własnym samochodem i dopiero wtedy podejmuj naprawę. Ta ostrożność szczególnie opłaca się przy podciśnieniu i rozrządzie, gdzie jeden błędnie podłączony element może oznaczać brak mocy, nierówną pracę albo kosztowną awarię.
