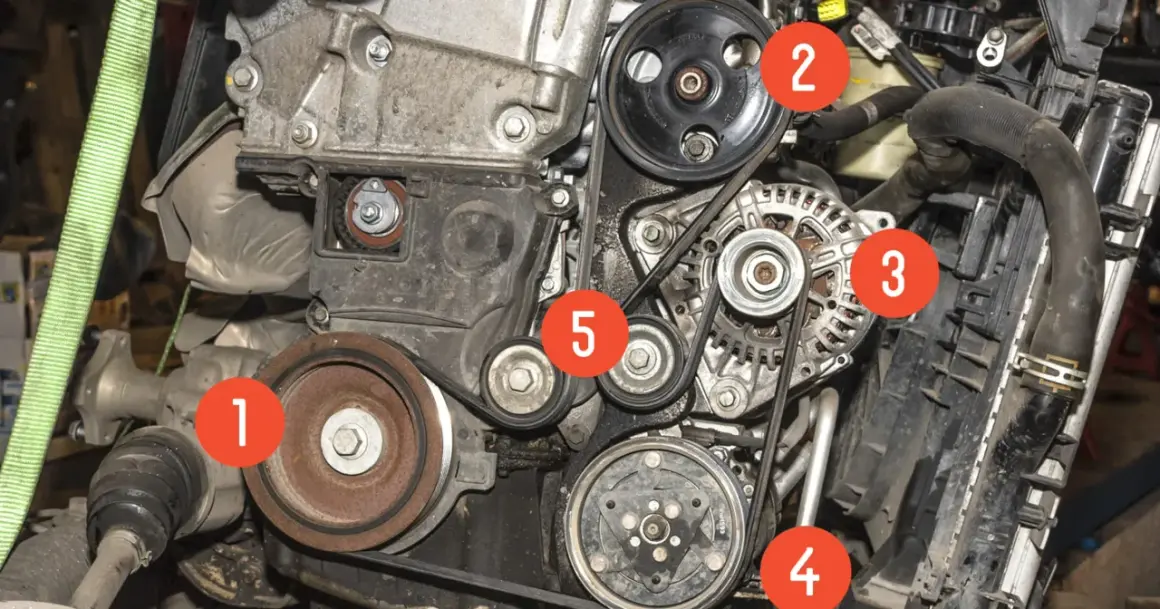

Prosty napinacz musi utrzymać właściwy naciąg i geometrię paska
- Najbezpieczniejszy wariant to stalowy wspornik z rolką na łożysku i regulacją śrubową.
- Napinacz montuje się po stronie luźnego odcinka paska, a nie przypadkowo między kołami.
- Rolka powinna mieć odpowiednią średnicę, luz boczny i łożysko przystosowane do obrotów.
- Naciąg trzeba sprawdzać po kilku ręcznych obrotach układu, ponieważ pasek układa się w rowkach.
- Nie stosuj domowej konstrukcji do paska rozrządu ani silnika pracującego bez osłony.
Kiedy własny napinacz ma sens, a kiedy lepiej go nie robić
Domowy napinacz sprawdza się przede wszystkim w maszynach warsztatowych, agregatach, pompach i starszych silnikach, w których nie ma fabrycznego mechanizmu regulacji. W samochodzie można go wykonać jako element prototypowy, ale przy dużych obrotach i wielu odbiornikach bezpieczniej odtworzyć rozwiązanie fabryczne albo kupić gotowy napinacz.
Trzeba też rozróżnić zwykły pasek klinowy od paska wielorowkowego. Ten pierwszy pracuje w rowkach kół, natomiast drugi zwykle ma automatyczny napinacz z rolką gładką. Nie przenoś wymiarów i sposobu prowadzenia z jednego układu do drugiego, bo niewłaściwy kontakt rolki z paskiem szybko skończy się jego grzaniem lub zsuwaniem.
Jeżeli pasek napędza alternator, pompę wody lub wspomaganie, awaria napinacza może unieruchomić silnik. Z tego powodu własną konstrukcję traktuję jako rozwiązanie dla układów o znanej geometrii, z osłoną i możliwością regularnej kontroli. Do napędu rozrządu nie używałbym jej w żadnym przypadku, ponieważ tam nawet mały błąd może doprowadzić do poważnego uszkodzenia silnika.
Najprostsza konstrukcja opiera się na przesuwanym wsporniku
Najłatwiejszy do wykonania wariant nie wymaga osobnej rolki. Polega na przesuwaniu całego alternatora, silnika elektrycznego albo innego napędzanego urządzenia. Regulację zapewnia podłużny otwór i śruba napinająca, która odsuwa urządzenie od koła napędowego.
Materiały i narzędzia
- blacha stalowa o grubości około 6-8 mm na wspornik,
- śruba regulacyjna M10 lub M12 z nakrętką kontrującą,
- dwie śruby mocujące urządzenie, najlepiej klasy 8.8 lub wyższej,
- podkładki o dużej średnicy oraz nakrętki samohamowne,
- wiertarka, pilnik, szlifierka i klucze,
- liniał lub długa listwa do sprawdzenia ustawienia kół.
Wspornik powinien być przykręcony do sztywnego punktu, najlepiej do istniejącego ucha lub fabrycznej łapy. Nie opieraj całej konstrukcji na cienkiej osłonie ani na pojedynczej śrubie w miękkim materiale. Jeżeli blacha ugina się pod naciskiem ręki, podczas pracy paska będzie się przemieszczać jeszcze bardziej.
Wykonanie krok po kroku
- Zmierz obecne położenie urządzenia i zaznacz kierunek, w którym trzeba je odsunąć, aby zwiększyć napięcie.
- Wytnij wspornik z otworami montażowymi oraz podłużnym otworem regulacyjnym.
- Wykonaj zakres przesuwu około 20-40 mm dla małego napędu, ale dopasuj go do długości paska.
- Dodaj śrubę oporową, która będzie przesuwała urządzenie bez używania łomu.
- Załóż pasek, ustaw wstępne napięcie i dokręć śruby mocujące.
- Skontrować śrubę regulacyjną drugą nakrętką, aby drgania nie zmieniły ustawienia.
Podłużny otwór nie może być zbyt szeroki. Powinien dawać niewielki luz montażowy, ale jednocześnie prowadzić śrubę bez wyczuwalnego przechyłu. Najczęstszy błąd to brak śruby oporowej. Wtedy operator napina pasek łomem, a urządzenie ustawia się nierówno i po kilku godzinach pracy traci napięcie.
Rolka napinająca daje większą kontrolę nad prowadzeniem paska
Osobna rolka jest lepszym rozwiązaniem wtedy, gdy urządzenie napędzane jest zamocowane na stałe albo pasek ma długi, luźny odcinek. Napinacz składa się wtedy ze wspornika, osi, rolki oraz mechanizmu regulacji. Najpraktyczniejszy jest wspornik obrotowy ze śrubą rzymską lub śrubą dociskową.
Dobór rolki
Do zwykłego paska klinowego użyj rolki, która naciska na jego gładką zewnętrzną stronę. Jeżeli rolka pracuje w rowku paska, musi mieć profil zgodny z konkretnym paskiem. Nie stosuj przypadkowego kółka stalowego z ostrą krawędzią, ponieważ przetnie gumę i może zrzucać pasek z kół.
| Element | Rozsądny punkt wyjścia | Na co uważać |
|---|---|---|
| Średnica rolki | około 60-80 mm w małym napędzie | zbyt mała rolka mocno zgina pasek i zwiększa jego nagrzewanie |
| Oś | śruba M10 lub M12 | musi pracować bez luzu i nie może zginać się pod obciążeniem |
| Wspornik | stal 6-8 mm | cienka blacha może wpadać w drgania |
| Łożysko | zamknięte, dobrane do obrotów | hałas, luz lub przegrzewanie oznaczają konieczność wymiany |
W praktyce ważniejsza od samego materiału rolki jest jej sztywność i osiowość. Rolka może być z tworzywa, aluminium albo stali, jeśli ma właściwy profil i nie ugina się pod naciskiem. Przy silniku spalinowym wybierz element przeznaczony do pracy w temperaturze i przy obrotach występujących w danym układzie.
Jak zbudować mechanizm
- Przygotuj stalowy wspornik z punktem obrotu i otworem pod oś rolki.
- Zamontuj rolkę na tulei dystansowej, tak aby śruba dociskała pierścień wewnętrzny łożyska.
- Dodaj śrubę regulacyjną z nakrętką kontrującą albo napinacz gwintowany.
- Ustaw rolkę na gładkiej stronie paska i sprawdź, czy nie dotyka krawędzi.
- Przesuwaj rolkę powoli, aż pasek uzyska właściwe napięcie.
- Zabezpiecz oś oraz regulację przed odkręceniem.
Rolka powinna znajdować się po stronie luźnego odcinka paska, czyli tam, gdzie pasek podczas pracy nie jest mocno naprężony przez przenoszony moment. Nie ma jednego uniwersalnego miejsca dla każdego silnika. Po uruchomieniu pod obciążeniem obserwuj, który odcinek paska pracuje spokojniej, i właśnie tam umieść napinacz.
Ustawienie napinacza decyduje o trwałości paska
Sam fakt, że pasek jest napięty, nie oznacza jeszcze poprawnej pracy. Koła muszą leżeć w jednej płaszczyźnie, a rolka nie może wypychać paska na bok. Do kontroli wystarczy przyłożyć prostą listwę do bocznych powierzchni kół. Szczelina większa niż około 1-2 mm na krótkim odcinku jest sygnałem, że trzeba poprawić ustawienie, choć dokładna tolerancja zależy od długości i szerokości napędu.
Rolka napinająca powinna dociskać pasek możliwie prostopadle. Zbyt duży kąt powoduje, że pasek zaczyna wędrować po kole, a jego krawędź wyciera się szybciej niż środek. Przy kontakcie z zewnętrzną stroną paska zostaw też wystarczająco dużo miejsca na ugięcie. Rolka nie może pracować na samej krawędzi.
Jeśli zmieniasz przebieg paska, sprawdź, czy na kołach napędzanych pozostaje odpowiedni kąt opasania. Zbyt mały kontakt paska z kołem zwiększa ryzyko poślizgu. Z drugiej strony nadmierne owinięcie i zbyt mocny docisk rolki zwiększają opory, obciążenie łożysk oraz temperaturę pracy.
Jak ustawić naciąg bez zgadywania
Najlepsze są wartości podane przez producenta paska albo urządzenia. Prawidłowy naciąg zależy od profilu paska, jego długości, rozstawu kół, prędkości obrotowej i obciążenia. Dlatego popularna metoda polegająca na mocnym naciśnięciu paska kciukiem może służyć tylko jako wstępna ocena, a nie jako dokładna regulacja.
Przeczytaj również: Biturbo i twin turbo - czym się różnią i jak działają?
Kontrola po montażu
- Wyłącz silnik, odłącz akumulator i poczekaj, aż układ ostygnie.
- Załóż pasek bez podważania go śrubokrętem.
- Ustaw napinacz w połowie zakresu regulacji.
- Obróć układ ręcznie przez co najmniej 3-5 pełnych obrotów.
- Sprawdź napięcie w kilku położeniach paska.
- Uruchom silnik na krótko z założoną osłoną i obserwuj pracę z bezpiecznej odległości.
- Po kilku minutach wyłącz silnik i sprawdź temperaturę rolki oraz zapach gumy.
Pasek powinien pracować płynnie, bez trzepotania, piszczenia i przesuwania się na bok. Ślizganie przy obciążeniu oznacza zbyt mały naciąg albo problem z kołem, natomiast głośne wycie, szybkie grzanie łożyska i twarda praca zwykle wskazują na naciąg zbyt duży.
Jeżeli masz dostęp do miernika siły ugięcia, użyj go zgodnie z tabelą producenta. W profesjonalnych napędach stosuje się także pomiar częstotliwości drgań. Nie przenoś jednak wyniku z jednego paska na inny, ponieważ nawet paski o podobnych wymiarach mogą wymagać innego napięcia.
Błędy, przez które napinacz szybko przestaje działać
Pierwszy błąd to wykonanie wspornika z cienkiej blachy i przykręcenie go do przypadkowego punktu. Drugi to zastosowanie rolki bez osłony łożyska. Pył, wilgoć i wysoka temperatura szybko niszczą łożysko, zwłaszcza gdy rolka znajduje się blisko koła pasowego silnika.
- Nie napinaj paska tak mocno, aby nie dało się go ugiąć w żadnym miejscu.
- Nie smaruj paska. Preparat może chwilowo uciszyć pisk, ale często pogarsza przyczepność.
- Nie przesuwaj paska po kole za pomocą śrubokręta, ponieważ można uszkodzić jego kord.
- Nie używaj rolki z wyczuwalnym luzem albo chropowatym łożyskiem.
- Nie montuj napinacza bez osłony, jeśli pasek znajduje się w zasięgu dłoni lub odzieży.
- Nie ignoruj krzywego koła pasowego. Napinacz nie naprawi zużytego łożyska ani wygiętej osi.
Z mojego punktu widzenia najbardziej przecenianym rozwiązaniem jest „mocniejsze dociągnięcie na wszelki wypadek”. Pasek klinowy przenosi moment dzięki zakleszczeniu w rowku, ale większy naciąg nie zawsze oznacza większą skuteczność. Często tylko skraca życie łożysk alternatora, pompy albo wału napędzanego.
Jeśli po regulacji pasek nadal spada, przyczyny szukaj w zużytych kołach, niewłaściwym profilu paska, luzie wału lub błędnym kierunku prowadzenia. W takim przypadku kolejna podkładka pod rolkę będzie tylko maskowaniem problemu.
Mały test przed pierwszym dłuższym uruchomieniem
Po wykonaniu napinacza zaznacz markerem położenie nakrętki regulacyjnej i zrób próbę pod typowym obciążeniem. Po 10-15 minutach pracy zatrzymaj silnik, sprawdź temperaturę rolki, położenie paska i ewentualne ślady gumowego pyłu. To prosty test, który szybko pokazuje, czy konstrukcja jest sztywna.Jeśli ustawienie się zmieniło, popraw kontrę albo zwiększ sztywność wspornika. Gdy pasek jest równy, rolka obraca się cicho, a temperatura pozostaje umiarkowana, napinacz spełnia swoje zadanie. Przy napędzie samochodowym, dużych obrotach lub braku pełnej osłony rozsądniej jednak zastosować fabryczny mechanizm, ponieważ w takim układzie koszt gotowej części jest niewielki w porównaniu ze skutkami zerwania paska.
