Turbosprężarka ze zmienną geometrią - budowa, usterki i naprawa

Gdy silnik raz ma pełną moc, a chwilę później przechodzi w tryb awaryjny, przyczyną często okazuje się nie sama turbina, lecz mechanizm sterujący przepływem spalin. Budowa turbosprężarki ze zmienną geometrią obejmuje wirniki, wał, łożyska oraz precyzyjny układ ruchomych kierownic, który pomaga połączyć dobrą reakcję przy niskich obrotach z wydajnością przy wysokim obciążeniu. Poniżej wyjaśniam, jak działa ten mechanizm, czym różni się od klasycznego turbo, co najczęściej się psuje i jak podejść do diagnostyki oraz regeneracji.

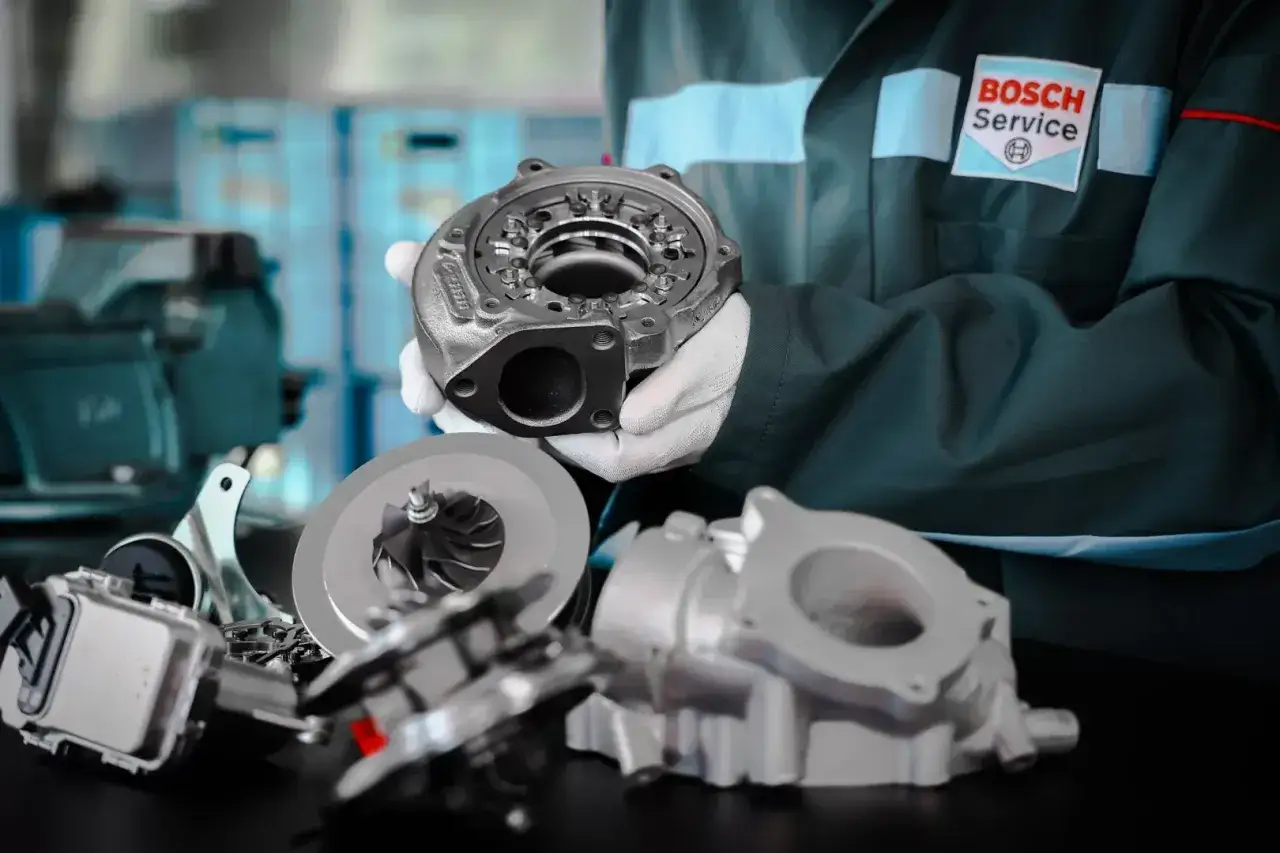

Z czego składa się turbosprężarka ze zmienną geometrią

Najprościej potraktować ją jako dwa połączone układy. Po stronie wydechowej znajduje się turbina napędzana spalinami, a po stronie dolotowej sprężarka tłocząca powietrze do silnika. Oba wirniki są zamocowane na jednym wale, więc energia spalin napędza jednocześnie koło kompresji.

W środku znajduje się korpus centralny, nazywany często CHRA. Mieszczą się w nim łożyska wału, uszczelnienia oraz kanały olejowe. Olej nie tylko smaruje elementy, ale także odbiera część ciepła. Z tego powodu zabrudzone przewody olejowe lub niewłaściwy poziom oleju mogą szybko zniszczyć nawet sprawną turbosprężarkę.

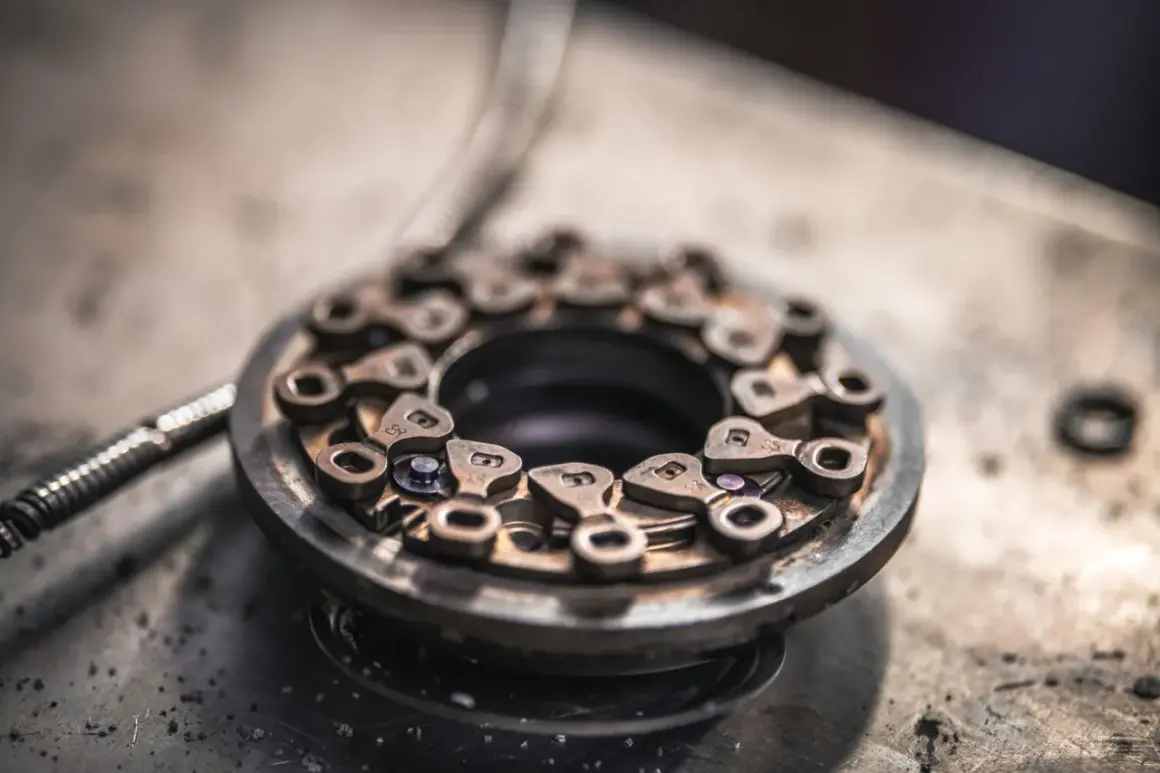

Najważniejsza różnica względem zwykłego turbo znajduje się w gorącej obudowie turbiny. Wokół wirnika umieszczony jest wieniec kierownic. Są to niewielkie łopatki ustawione na osiach i połączone z pierścieniem sterującym. Ich ruch nie zmienia kształtu wirnika, lecz sposób, w jaki spaliny trafiają na jego łopatki.

Jak kierownice zmieniają pracę silnika

Przy niskich obrotach silnik wytwarza stosunkowo mało spalin. Gdyby kanał dolotowy turbiny był cały czas szeroki, strumień miałby zbyt małą prędkość, aby szybko rozpędzić wirnik. Mechanizm VNT lub VTG ustawia więc kierownice tak, aby zwęzić przejście i przyspieszyć spaliny.

Dzięki temu turbo zaczyna budować doładowanie wcześniej, a kierowca odczuwa mniej wyraźną turbodziurę. Nie oznacza to jednak, że łopatki „włączają turbinę”. One jedynie lepiej wykorzystują energię, która już powstaje w układzie wydechowym.

Gdy rosną obroty i ilość spalin, zbyt mocne zwężenie kanału byłoby niebezpieczne. Powstałoby nadmierne ciśnienie w kolektorze wydechowym, a turbosprężarka mogłaby przeładowywać silnik. Dlatego kierownice stopniowo się otwierają i zwiększają przekrój przepływu.

W praktyce daje to szerszy użyteczny zakres pracy silnika. Auto może sprawniej reagować przy niskich obrotach, a przy większym obciążeniu nadal korzystać z wydajności większej turbiny. Ceną za ten efekt jest bardziej skomplikowana konstrukcja i większa wrażliwość na sadzę oraz niewłaściwe sterowanie.

Siłownik, podciśnienie i elektronika odpowiadają za precyzję

Ruch kierownic nie odbywa się samoczynnie. W starszych lub prostszych układach stosuje się siłownik podciśnieniowy. Podciśnienie z pompy próżniowej przechodzi przez elektrozawór sterowany przez komputer silnika, a membrana siłownika porusza cięgnem połączonym z pierścieniem.

Awaria nie musi znajdować się w samej turbosprężarce. Pęknięty przewód podciśnienia, niesprawny elektrozawór albo zapieczone cięgno mogą dawać niemal identyczne objawy. Dlatego samo stwierdzenie braku mocy nie jest wystarczającym powodem do demontażu turbo.

Nowsze konstrukcje korzystają z elektronicznego aktuatora. Ma on silnik elektryczny, przekładnię i czujnik położenia. Sterownik silnika może wtedy dokładniej ustawiać kierownice, ale po wymianie lub regeneracji często potrzebna jest kalibracja na stole oraz procedura adaptacyjna w samochodzie.

Nie wszystkie rozwiązania wyglądają identycznie. W większości turbosprężarek zmienia się kąt ustawienia łopatek, ale spotyka się także konstrukcje, w których elementy kierujące przesuwają się osiowo. Z punktu widzenia kierowcy zasada pozostaje podobna, lecz części i sposób regulacji nie są zamienne.

Zmienna geometria a klasyczna turbina

Turbosprężarka ze stałą geometrią ma prostszy układ przepływu. Ciśnienie doładowania reguluje zwykle zawór wastegate, który omija część spalin wokół turbiny. W odmianie VNT regulacja odbywa się przede wszystkim przez zmianę ustawienia kierownic, dlatego reakcja przy niskich obrotach może być szybsza.

Zmienna geometria nie jest automatycznie rozwiązaniem lepszym w każdym silniku. Jej przewaga rośnie wtedy, gdy jednostka ma szeroki zakres obrotów i musi łączyć elastyczność z wysoką mocą. W prostym, niewysilonym silniku stała geometria może być tańsza i łatwiejsza w utrzymaniu.

Często powtarza się też opinię, że kierownice mają przede wszystkim zwiększać moc. Ja oceniam ich rolę inaczej. Największą różnicę daje kontrola energii spalin, płynniejsze narastanie momentu i możliwość utrzymania właściwego doładowania w różnych warunkach.

Co najczęściej psuje się w tym mechanizmie

Najbardziej typowym problemem jest zapieczenie łopatek przez sadzę i nagar. Zjawisko nasila się przy niesprawnym układzie EGR, częstej jeździe na krótkich odcinkach, zużytych wtryskiwaczach lub jeździe z bardzo małym obciążeniem. Kierownice zaczynają poruszać się z oporem albo zatrzymują się w jednym położeniu.

Objawy mogą obejmować spadek mocy, szarpanie podczas przyspieszania, przeładowanie lub niedoładowanie i zapalenie kontrolki silnika. Czasem auto odzyskuje moc po wyłączeniu i ponownym uruchomieniu silnika. To zwykle oznacza, że sterownik wykrył rozbieżność między żądanym a rzeczywistym ciśnieniem doładowania.

Drugą grupę usterek stanowią problemy z łożyskowaniem i smarowaniem. Narastający luz wału, olej w układzie dolotowym, głośne wycie lub uszkodzone łopatki koła kompresji wymagają dokładniejszej kontroli. Sama obecność niewielkiej ilości oleju w przewodzie dolotowym nie przesądza jeszcze o awarii, ponieważ pewna ilość mgły olejowej może pochodzić z odmy.

W przypadku elektronicznego aktuatora dochodzi ryzyko uszkodzenia silnika, przekładni lub czujnika położenia. Nawet sprawna mechanicznie turbina może wtedy nie osiągać właściwego doładowania. Z tego powodu przed wymianą całego podzespołu trzeba sprawdzić błędy sterownika, przewody, szczelność dolotu i dane rzeczywiste z jazdy.

Przeczytaj również: 1.6 BlueHDi - najczęstsze awarie i koszty napraw

Jak wygląda rozsądna diagnostyka

1. Odczytać kody usterek i porównać ciśnienie zadane z rzeczywistym.
2. Sprawdzić przewody podciśnienia, elektrozawór oraz zakres ruchu cięgna.
3. Skontrolować szczelność przewodów dolotowych, intercoolera i połączeń.
4. Ocenić stan filtra powietrza, układu EGR, przepływomierza i filtra cząstek stałych.
5. Dopiero później demontować turbosprężarkę i oceniać luz wału oraz geometrię.

Regulowanie długości cięgna „na oko” jest jednym z gorszych pomysłów. Zbyt mocne przymknięcie kierownic może wywołać przeładowanie, a zbyt duże otwarcie odbierze silnikowi reakcję przy niskich obrotach. Położenie zderzaka i zakres pracy powinny wynikać z danych producenta oraz pomiaru na odpowiednim stanowisku.

Regeneracja i koszty naprawy w praktyce

Jeżeli problem dotyczy wyłącznie zabrudzonego mechanizmu, czasem wystarczy demontaż, czyszczenie i kontrola ruchu kierownic. Nie należy jednak mylić takiej usługi z pełną regeneracją. Gdy występuje luz wału, uszkodzenie wirnika albo zużyte łożyska, potrzebna jest rozbiórka, pomiar, wyważenie i wymiana elementów eksploatacyjnych.

Podane kwoty są orientacyjne, bo różnica między turbiną do popularnego diesla a podzespołem z aktu atorem elektronicznym może być bardzo duża. Przed zleceniem regeneracji pytam zawsze, czy cena obejmuje wyważenie rdzenia, kontrolę przepływu i kalibrację geometrii. Sama wymiana uszczelnień nie przywraca prawidłowych parametrów.

Po montażu trzeba znaleźć przyczynę pierwotnej awarii. Należy wymienić olej i filtr, sprawdzić przewód zasilający turbosprężarkę, oczyścić układ dolotowy po poważnym uszkodzeniu wirnika oraz upewnić się, że silnik nie ma problemu z EGR, odmą lub filtrem DPF. Pominięcie tych czynności może szybko zniszczyć świeżo naprawiony podzespół.

Jak wydłużyć życie ruchomych kierownic

Najwięcej daje regularna obsługa olejowa i sprawny układ spalania. Interwał wymiany oleju powinien odpowiadać zaleceniom producenta, ale przy krótkich trasach, holowaniu lub intensywnej eksploatacji rozsądne bywa jego skrócenie. Liczy się także właściwa specyfikacja oleju, ponieważ przypadkowy produkt może pogorszyć smarowanie i przyspieszyć powstawanie nagaru.

Nie obciążam zimnego silnika wysokimi obrotami, a po długiej jeździe z dużym obciążeniem daję układowi chwilę na spokojną pracę. Nie chodzi o wielominutowe studzenie na postoju, lecz o uniknięcie natychmiastowego wyłączenia po forsownej jeździe. Takie nawyki ograniczają ryzyko przegrzania oleju w korpusie centralnym.

Pomaga również okresowa jazda z pełnym rozgrzaniem silnika i zmiennym obciążeniem, ale nie jest to cudowny sposób na naprawę zapieczonej geometrii. Jeśli kierownice już się blokują, dodatki do paliwa ani krótkie „przepalenie” samochodu nie zastąpią diagnostyki.

Najważniejsze jest usuwanie przyczyny, a nie tylko kasowanie błędu. Sprawna turbosprężarka ze zmiennym sterowaniem potrafi pracować długo, lecz wymaga czystego oleju, szczelnego dolotu i prawidłowo działającego układu sterowania.

Co sprawdzić przed decyzją o wymianie turbiny

Najdroższy błąd polega na wymianie turbosprężarki bez potwierdzenia, że to ona jest źródłem problemu. Spadek mocy może powodować nieszczelny intercooler, wadliwy elektrozawór, przepływomierz, EGR, DPF albo uszkodzony aktuator. Dopiero zgodność objawów, pomiarów i oględzin pozwala podjąć rozsądną decyzję.

Jeśli mechanika jest zdrowa, a problemem pozostaje zabrudzenie lub niewłaściwa regulacja, regeneracja zwykle ma ekonomiczny sens. Przy pękniętej obudowie, mocno uszkodzonym kole turbiny albo niedostępnych częściach lepszym rozwiązaniem może być nowy podzespół. Liczy się nie najniższa cena, lecz prawidłowe przywrócenie parametrów pracy.

Właściwie zbudowany i skalibrowany układ kierownic pozwala silnikowi sprawnie reagować na gaz, utrzymywać stabilne doładowanie i wykorzystywać energię spalin bez niepotrzebnego przeciążania turbiny. To właśnie precyzja małego pierścienia i kilku ruchomych łopatek decyduje o tym, czy całe turbo działa płynnie, czy staje się źródłem kosztownych problemów.
