Przy wyborze silnika z doładowaniem łatwo pomylić dwie różne rzeczy: dwie turbosprężarki i jedną turbosprężarkę z podzielonym dopływem spalin. Konstrukcja twin scroll pozwala lepiej wykorzystać impulsy spalin, ograniczyć opóźnienie reakcji i poprawić moment obrotowy przy niższych obrotach. Wyjaśniam, jak działa ten układ, czym różni się od klasycznego turbo, kiedy ma sens oraz gdzie kończą się jego zalety.
Najważniejsze informacje o turbosprężarce z podwójnym dopływem spalin
- Jedna turbosprężarka może mieć dwa oddzielne kanały doprowadzające spaliny do wspólnego koła turbiny.
- Podział cylindrów ogranicza zakłócanie impulsów spalin i poprawia reakcję silnika na gaz.
- W silniku R4 o kolejności zapłonu 1-3-4-2 często łączy się cylindry 1 i 4 oraz 2 i 3.
- Pełny efekt wymaga podzielonego kolektora wydechowego oraz odpowiedniej obudowy turbiny.
- To nie jest rozwiązanie bez wad. Układ jest droższy, trudniejszy w montażu i bardziej wymagający pod względem dopasowania.

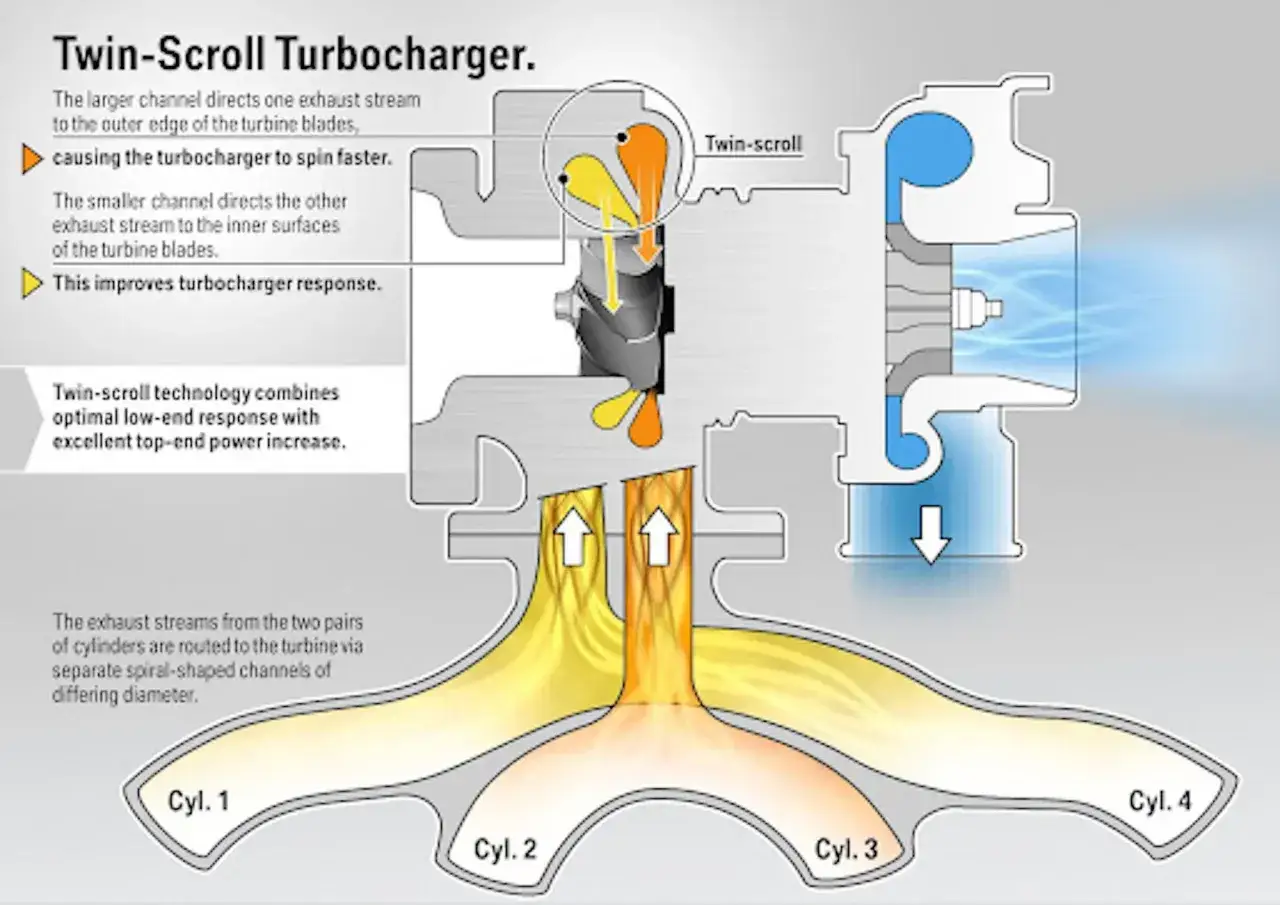

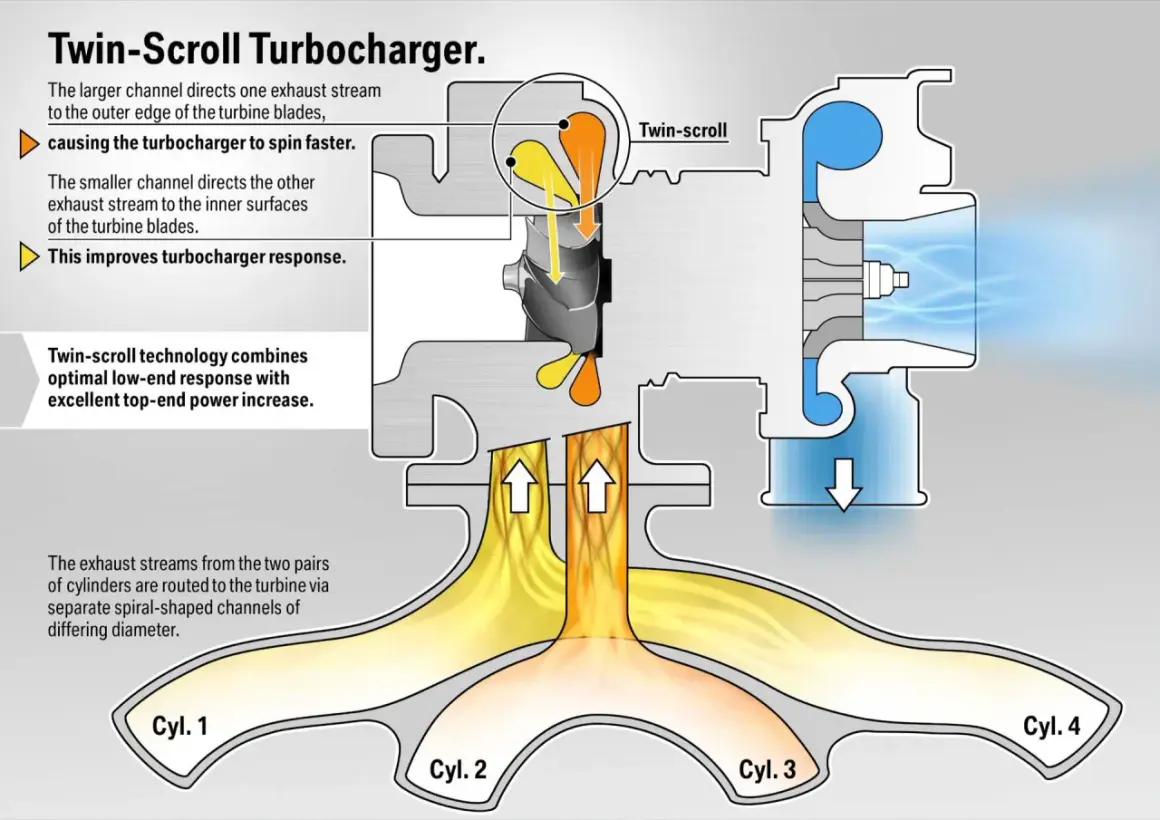

Na czym polega działanie twin-scroll
W zwykłej turbosprężarce spaliny ze wszystkich cylindrów trafiają do jednego kanału przed kołem turbiny. Ich impulsy mieszają się, a część energii zostaje stracona przez wzajemne zakłócanie przepływu. W odmianie z dwoma kanałami spaliny są prowadzone osobno, dzięki czemu turbina otrzymuje bardziej uporządkowane impulsy o wyższym wykorzystaniu energii.
To nadal jedna turbosprężarka, a nie zestaw dwóch turbin. Dwa są tylko kanały w kolektorze i obudowie części gorącej. Oba strumienie ostatecznie napędzają jedno koło turbiny, które przez wspólny wał napędza koło kompresora sprężające powietrze dolotowe.
Gdy zawór wydechowy się otwiera, do kolektora dociera krótki impuls spalin o wysokiej prędkości i ciśnieniu. Właściwe rozdzielenie cylindrów pozwala skierować takie impulsy do odpowiedniego kanału, zamiast od razu łączyć je w jeden chaotyczny strumień. Jak pokazuje BorgWarner, kluczowe znaczenie ma zarówno podział kolektora, jak i obudowy turbiny.
Dlaczego ważna jest kolejność zapłonu
Podział cylindrów nie może być przypadkowy. Projektanci analizują kolejność zapłonu, moment otwierania zaworów i zjawiska zachodzące w kolektorze, aby impulsy w jednym kanale nie przeszkadzały sobie nawzajem.
W popularnym silniku czterocylindrowym o kolejności zapłonu 1-3-4-2 często spotyka się pary 1-4 oraz 2-3. To przykład, a nie uniwersalna reguła. W silnikach sześciocylindrowych podział może obejmować po trzy cylindry na kanał, ale dokładny układ zależy od konkretnej konstrukcji.
Co kierowca faktycznie zyskuje podczas jazdy
Największa różnica pojawia się przy niskich i średnich obrotach, gdy silnik nie wytwarza jeszcze dużej ilości spalin. Skuteczniejsze wykorzystanie pojedynczych impulsów pomaga szybciej rozpędzić wirnik, dlatego samochód może wcześniej zareagować na wciśnięcie pedału gazu.
Nie oznacza to, że turbodziura znika całkowicie. Opóźnienie zależy także od wielkości turbiny, masy wirnika, długości układu wydechowego, programu sterownika i obciążenia silnika. Dobrze dobrany układ twin-scroll skraca czas oczekiwania, ale nie zastąpi właściwego doboru całej turbosprężarki.
W praktyce poprawa może być odczuwalna jako wcześniejsze pojawienie się momentu obrotowego, równiejsze przyspieszanie i mniejsza potrzeba redukcji biegu. Przy spokojnej jeździe po mieście ma to większe znaczenie niż sam wzrost mocy maksymalnej. Z mojego punktu widzenia właśnie elastyczność silnika, a nie efektowna liczba koni mechanicznych, jest największą zaletą tego rozwiązania.
Wpływ na moc i spalanie
Podwójny dopływ spalin może poprawić napełnianie cylindrów i pozwolić na sprawniejsze działanie silnika w szerokim zakresie obrotów. Nie daje jednak automatycznego wzrostu mocy. O końcowym wyniku decydują między innymi średnica kanałów, wielkość części gorącej, ciśnienie doładowania, intercooler i kalibracja sterownika.
W seryjnym samochodzie rozwiązanie może pomóc producentowi połączyć dobre osiągi z małą pojemnością silnika. Niższe spalanie nie jest gwarantowane, ponieważ kierowca może wykorzystać lepszą reakcję do częstszego przyspieszania. Oszczędność pojawia się tylko wtedy, gdy cały silnik i sposób jazdy wykorzystują tę sprawność.
Podwójny wlot a inne sposoby doładowania
Najczęstsze nieporozumienie polega na utożsamianiu dwóch kanałów z dwiema turbosprężarkami. Są to zupełnie różne rozwiązania konstrukcyjne, choć oba mogą poprawiać reakcję silnika.
| Rozwiązanie | Jak działa | Największa zaleta | Typowe ograniczenie |
|---|---|---|---|
| Single-scroll | Wszystkie spaliny trafiają do jednego kanału turbiny. | Prosta budowa i niższy koszt. | Większe mieszanie impulsów spalin. |
| Twin-scroll | Jedna turbina otrzymuje spaliny dwoma rozdzielonymi kanałami. | Szybsza reakcja i lepszy moment przy niskich obrotach. | Wymaga specjalnego kolektora i dokładnego dopasowania. |
| Twin-turbo | Dwie turbosprężarki pracują równolegle albo sekwencyjnie. | Możliwość uzyskania szerokiego zakresu pracy. | Więcej elementów, przewodów, ciepła i kosztów. |
| VGT | Ruchome kierownice zmieniają przepływ spalin przez turbinę. | Aktywna regulacja doładowania w wielu zakresach obrotów. | Wysokie wymagania cieplne i bardziej złożone sterowanie. |
Nie traktowałbym tych systemów jako prostych zamienników. W silniku benzynowym o zwartej komorze często dobrze sprawdza się układ z podwójnym wlotem, natomiast w wielu dieslach większą elastyczność daje turbina o zmiennej geometrii. Garrett Motion zwraca uwagę, że podzielony kolektor może być wykonany jako odlew albo konstrukcja rurowa, a każda z tych wersji ma inne wymagania dotyczące trwałości i wykonania.
Dlaczego sam napis na obudowie nie wystarczy
Żeby system działał zgodnie z założeniami, rozdzielenie musi być zachowane od kanałów kolektora aż do odpowiednich wejść w obudowie turbiny. Jeżeli oba strumienie zostaną połączone przed turbiną, główna korzyść w postaci separacji impulsów w dużej mierze znika.
To częsty błąd przy modyfikacjach. Ktoś kupuje turbosprężarkę z podwójnym wlotem, ale montuje ją do zwykłego, wspólnego kolektora. Wizualnie wszystko się zgadza, natomiast przepływ spalin nie wykorzystuje potencjału konstrukcji. Podzielona obudowa bez podzielonego kolektora może być kosztownym dodatkiem o niewielkim efekcie.
Przeczytaj również: Czujnik MAP - objawy awarii, diagnostyka i koszt wymiany
Najważniejsze elementy poprawnej instalacji
- kolektor zachowujący rozdział kanałów do samej turbiny,
- odpowiednio dobrana średnica i długość kanałów,
- prawidłowo dopasowana obudowa części gorącej,
- sprawny zawór wastegate, który kontroluje ciśnienie doładowania,
- szczelne przewody olejowe, dolotowe i wydechowe,
- program sterownika dopasowany do nowej charakterystyki przepływu.
W konstrukcjach o wysokiej mocy spotyka się osobne sterowanie kanałami albo dwa zawory wastegate, lecz nie jest to obowiązkowe w każdym silniku. O rozwiązaniu decydują przepływ spalin, rozmiar turbiny i sposób, w jaki producent chce kontrolować ciśnienie.
Wady, serwis i sens modernizacji
Największym minusem jest większa złożoność. Podzielony kolektor ma więcej wymagań dotyczących geometrii, może zajmować więcej miejsca i jest bardziej narażony na problemy z temperaturą oraz naprężeniami. Wersje rurowe wymagają szczególnie starannego wykonania, ponieważ spawy i cienkie ścianki pracują podczas ciągłego nagrzewania i stygnięcia.
Nie ma osobnego, magicznego harmonogramu serwisowego dla tej technologii. Obowiązują zasady znane z każdej turbosprężarki: właściwy olej, regularne wymiany, kontrola szczelności, unikanie gaszenia silnika natychmiast po długim obciążeniu i sprawdzanie luzu wirnika przy objawach zużycia. Warto też obserwować szarpanie, spadek doładowania, świst i dymienie, bo mogą wskazywać nie tylko na awarię turbo, lecz także na nieszczelność kolektora lub przewodów.
Przeróbka seryjnego silnika na ten układ ma sens głównie wtedy, gdy istnieje gotowy kolektor, właściwie dobrana turbina i możliwość strojenia. Sama wymiana turbosprężarki zwykle nie wystarczy. Trzeba uwzględnić miejsce w komorze silnika, spływ oleju, downpipe, dolot, intercooler, układ paliwowy oraz temperaturę spalin.W projektach budowanych od podstaw podwójny dopływ może być bardzo dobrym wyborem. W codziennym samochodzie z działającym seryjnym turbo rachunek ekonomiczny bywa mniej korzystny, bo koszt części, montażu i strojenia może przewyższyć zysk odczuwalny podczas zwykłej jazdy. Ja zacząłbym od sprawdzenia, czy problemem naprawdę jest turbina, a nie nieszczelność, źle działający zawór sterujący albo niewłaściwe oprogramowanie.
Co sprawdzić przed zakupem silnika z takim turbo
Nie warto oceniać samochodu wyłącznie po oznaczeniu producenta. Ten sam typ rozwiązania może mieć zupełnie inną charakterystykę w zależności od pojemności silnika, wielkości turbiny i map sterownika.
- Sprawdź, czy auto ma jedną turbosprężarkę z podziałem kanałów, czy dwie osobne turbiny.
- Zapytaj o historię wymian oleju i sposób eksploatacji samochodu.
- Podczas jazdy zwróć uwagę na płynne narastanie mocy, dymienie i nietypowe odgłosy.
- Porównaj moment obrotowy przy niskich obrotach, a nie tylko moc maksymalną.
- Przy modyfikowanym aucie sprawdź kolektor, wastegate i dokumentację strojenia.
Najlepszy układ twin-scroll nie naprawi zaniedbanego silnika. Dobrze zaprojektowana turbosprężarka daje szybszą reakcję, ale jej trwałość nadal zależy od oleju, temperatury, jakości montażu i rozsądnego programu sterującego.
Największą różnicę robi dopasowanie całego układu
Podwójny dopływ spalin jest skutecznym sposobem na lepsze wykorzystanie energii opuszczającej cylindry. Najwięcej daje wtedy, gdy podział cylindrów, kolektor, obudowa turbiny i sterownik zostały zaprojektowane jako jeden system.
Dlatego przy zakupie samochodu lub planowaniu tuningu patrzyłbym nie na samą nazwę technologii, lecz na jej wykonanie. Dobre dopasowanie daje realną elastyczność, a przypadkowe połączenie części może przynieść głównie wyższy koszt, więcej ciepła i rozczarowanie efektem.
