Najważniejsze informacje o luzach zaworowych w Focusie Mk3
- Silniki 1.6 Ti-VCT i 1.6 EcoBoost mają stałe popychacze, a nie hydrauliczne kasowanie luzu.
- Dla popularnych odmian nominalny luz wynosi 0,20 mm na zaworach dolotowych i 0,34 mm na wydechowych.
- Dopuszczalny zakres to zwykle 0,17-0,23 mm dla dolotu oraz 0,31-0,37 mm dla wydechu.
- Regulacja nie polega na przekręceniu śruby. Wymienia się szklanki o odpowiedniej grubości.
- Przy LPG kontrolę warto wykonywać co około 20-30 tys. km, ponieważ zużycie gniazd zaworowych może postępować szybciej.
Najpierw ustal, który silnik 1.6 pracuje pod maską
Określenie „benzynowy 1.6” nie wystarcza, ponieważ Focus Mk3 występował z dwiema różnymi konstrukcjami. Pierwsza to wolnossący 1.6 Duratec Ti-VCT, oferowany między innymi w wersjach 105 i 125 KM. Druga to turbodoładowany, bezpośredni wtrysk 1.6 EcoBoost o mocy około 150 lub 182 KM.
| Wersja silnika | Charakterystyka | Regulacja luzu |
|---|---|---|
| 1.6 Ti-VCT | Silnik wolnossący, zmienne fazy rozrządu | Dobór szklanek o właściwej grubości |
| 1.6 EcoBoost | Turbo, bezpośredni wtrysk paliwa, wyższe obciążenie cieplne | Dobór szklanek po pomiarze |
Obie odmiany mają mechaniczne, stałe popychacze. Nie można więc liczyć na to, że olej albo wymiana popychacza hydraulicznego sama przywróci prawidłowy luz. Przed zamówieniem części sprawdzam kod silnika po numerze VIN, ponieważ oznaczenie na klapie bagażnika lub w ogłoszeniu bywa niepełne.
To rozróżnienie ma znaczenie także przy diagnozie. W Ti-VCT nierówna praca może wynikać z luzu, cewek, świec albo wariatorów faz. W EcoBoost podobne objawy może powodować również układ wysokiego ciśnienia paliwa, dlatego sama regulacja zaworów nie powinna być pierwszym strzałem bez pomiarów.
Jakie wartości luzu zaworowego są prawidłowe
Dla popularnych odmian silników 1.6 Sigma stosowanych w Focusie Mk3 wartość nominalna wynosi 0,20 mm dla zaworów dolotowych oraz 0,34 mm dla zaworów wydechowych. Dopuszczalny zakres roboczy obejmuje odpowiednio 0,17-0,23 mm i 0,31-0,37 mm.
| Rodzaj zaworu | Wartość nominalna | Zakres akceptowalny |
|---|---|---|
| Dolotowy | 0,20 mm | 0,17-0,23 mm |
| Wydechowy | 0,34 mm | 0,31-0,37 mm |

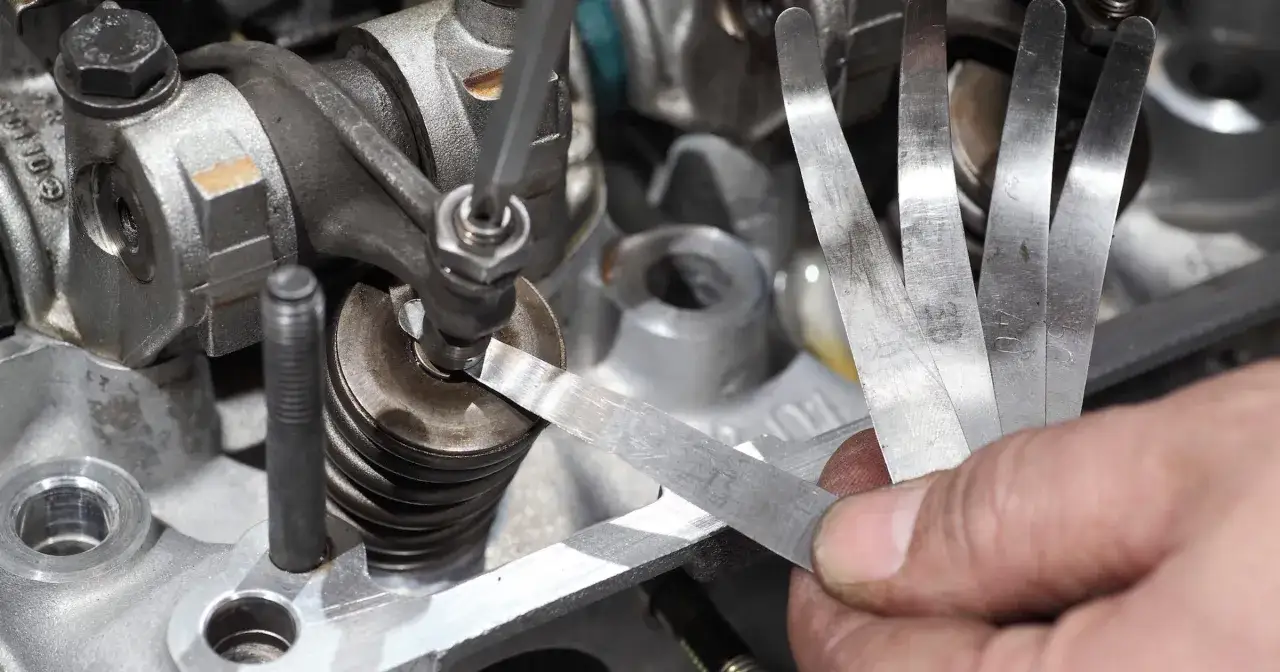

Pomiar wykonuje się na zimnym silniku, gdy krzywka znajduje się na okręgu podstawowym, czyli jej nos nie naciska na szklankę. Szczelinomierz powinien przechodzić z wyczuwalnym, lekkim oporem. Samo „na oko” albo osłuchiwanie pracującego silnika nie zastąpi pomiaru.
Nie traktowałbym jednak podanych wartości jako uniwersalnych dla każdego silnika 1.6 znalezionego w Focusie. Jeśli kod jednostki jest inny lub silnik był modyfikowany, mechanik powinien posłużyć się dokumentacją właściwą dla konkretnej wersji.
Kiedy wykonać kontrolę
W samochodzie zasilanym wyłącznie benzyną kontrolę rozsądnie zaplanować w okolicach 90-120 tys. km, zwłaszcza gdy nie ma dokumentacji wcześniejszych pomiarów. Nie jest to jednak sztywny termin wymiany wszystkich szklanek. Jeśli luzy mieszczą się w tolerancji, regulacja nie jest potrzebna.
Przy instalacji LPG skróciłbym odstęp do około 20-30 tys. km i obserwował, jak zmieniają się wyniki. Gaz może sprzyjać osiadaniu gniazd zaworowych, a wtedy luz zaworu wydechowego stopniowo się zmniejsza. Najważniejszy jest trend pomiarów, nie sama liczba kilometrów.
Objawy, których nie wolno od razu przypisywać zaworom
Zbyt duży luz może powodować metaliczny, rytmiczny dźwięk z górnej części silnika, szczególnie po rozruchu. Gorszy scenariusz pojawia się przy luzie zbyt małym. Silnik może wtedy pracować pozornie cicho, ale po rozgrzaniu tracić kompresję, wypadać z zapłonu i mieć problem z równą pracą na biegu jałowym.
- trudniejszy rozruch na ciepłym silniku,
- wypadanie zapłonów i nierówne obroty,
- spadek mocy bez wyraźnej przyczyny,
- rosnące zużycie paliwa,
- metaliczne stukanie z pokrywy zaworów,
- błędy zapłonu zapisane w sterowniku silnika.
Najbardziej podstępny jest zbyt mały luz, bo nie zawsze daje głośne objawy. W skrajnym przypadku zawór nie domyka się prawidłowo, rośnie temperatura jego talerzyka i może dojść do uszkodzenia gniazda lub samego zaworu.
Ja przed rozbieraniem rozrządu sprawdziłbym świece, cewki, kompresję i błędy OBD. Dźwięk przypominający klekot nie zawsze oznacza zawory. Podobnie zachowywać się może wariator Ti-VCT, napinacz paska, nieszczelność dolotu albo zużyty element osprzętu.
Jak wygląda regulacja krok po kroku
Pomiar wszystkich szesnastu zaworów
Po zdjęciu pokrywy zaworów mechanik ustawia wał korbowy w odpowiednich położeniach i mierzy każdy zawór osobno. Wyniki trzeba zapisać z oznaczeniem cylindra oraz strony dolotowej lub wydechowej. Pomiar tylko podejrzanego zaworu jest oszczędnością pozorną, bo po demontażu wałków i tak warto znać stan całej głowicy.
Wałem należy obracać w kierunku jego normalnej pracy, korzystając ze śruby wału korbowego. Nie powinno się obracać silnika za koło wałka rozrządu ani używać do tego rozrusznika.
Obliczenie właściwej grubości szklanki
W tym silniku nie reguluje się luzu śrubą. Po zdjęciu wałków wyjmuje się konkretną szklankę, odczytuje jej grubość i dobiera nową. Stosuje się prosty wzór:
grubość nowej szklanki = grubość obecnej szklanki + zmierzony luz - luz nominalny
Przykładowo, jeśli szklanka ma 3,650 mm, zmierzony luz dolotowy wynosi 0,26 mm, a wartość nominalna to 0,20 mm, potrzebny element powinien mieć około 3,710 mm. Ostatecznie montuje się najbliższy dostępny wymiar i po złożeniu ponownie sprawdza luz.
Przeczytaj również: Dziwny dźwięk silnika na niskich obrotach - co oznacza?
Demontaż wałków i ustawienie rozrządu
Najwięcej pracy wymaga bezpieczne zdjęcie wałków oraz ponowne ustawienie rozrządu. W układzie Ti-VCT koła zmiennych faz nie powinny być ustawiane przypadkowo na znaki zrobione markerem. Potrzebne są blokady rozrządu i procedura właściwa dla danego kodu silnika.
Po wymianie szklanek mechanik powinien obrócić silnik ręcznie, sprawdzić ponownie luzy i zweryfikować ustawienie rozrządu. Przy ponownym montażu trzeba uwzględnić nową uszczelkę pokrywy, wymagane uszczelnienie oraz elementy mocujące, jeśli dokumentacja przewiduje ich jednorazowe użycie.
To nie jest dobra naprawa na pierwszy projekt garażowy. Błąd o jeden ząbek może spowodować nierówną pracę, błędy synchronizacji, a w najgorszym przypadku kontakt tłoka z zaworem.
Ile kosztuje sprawdzenie i regulacja zaworów
Najtańszy jest sam pomiar, ponieważ nie wymaga wymiany elementów. Cena rośnie gwałtownie wtedy, gdy trzeba zdjąć wałki i naruszyć napęd rozrządu. Poniższe widełki są realistycznym punktem odniesienia dla niezależnych warsztatów w Polsce w 2026 roku.
| Zakres prac | Orientacyjny koszt | Od czego zależy cena |
|---|---|---|
| Sam pomiar luzów | 250-500 zł | Region, dostęp do silnika, cena uszczelki |
| Regulacja kilku zaworów | 1200-2200 zł | Liczba szklanek, robocizna, części |
| Regulacja połączona z rozrządem | 1800-3500 zł | Komplet paska, pompa wody, wariatory i zakres naprawy |
Jedna szklanka może kosztować około 60-110 zł, ale problem rzadko kończy się na samej cenie części. Jeżeli do wymiany jest kilka elementów, dochodzą uszczelki, materiały uszczelniające i czas potrzebny na ponowne ustawienie faz rozrządu.
Najlepszy moment na tę operację to wymiana paska rozrządu. Jeśli warsztat musi zdejmować świeżo założony pasek, trzeba zapytać, czy producent dopuszcza jego ponowny montaż. W wielu przypadkach rozsądniej jest od razu założyć nowy komplet niż oszczędzić kilkaset złotych i później ponownie rozbierać silnik.
LPG, błędy warsztatowe i rozsądny plan działania
W samochodzie z LPG nie wystarczy kontrola składu mieszanki podczas jazdy. Instalacja powinna być poprawnie skalibrowana, a silnik musi mieć sprawny układ chłodzenia i zapłon. Preparaty do lubryfikacji zaworów mogą być dodatkiem, ale nie zastąpią pomiaru luzu ani prawidłowej regulacji instalacji gazowej.Najczęstsze błędy przy tej naprawie to pomiar na ciepłym silniku, brak zapisania wyników, dobieranie szklanek wyłącznie „na środek” bez sprawdzenia wszystkich zaworów oraz ustawianie rozrządu bez odpowiednich blokad. Nie zaakceptowałbym też diagnozy opartej wyłącznie na stwierdzeniu, że silnik „klekocze”.
- Poproś o kartę pomiarów wszystkich zaworów.
- Ustal, czy podana cena obejmuje uszczelkę pokrywy i ponowny pomiar.
- Sprawdź, czy warsztat ma blokady do Ti-VCT oraz narzędzia do pomiaru grubości szklanek.
- Podaj dokładny kod silnika, a nie tylko pojemność 1.6.
- Jeśli auto ma LPG, zapytaj o termin kolejnej kontroli po naprawie.
Jeżeli luzy mieszczą się w zakresie, nie ma sensu regulować ich profilaktycznie za wszelką cenę. Gdy jednak któryś zawór jest poza tolerancją, szczególnie po stronie wydechowej, odkładanie naprawy może zakończyć się znacznie droższą regeneracją głowicy.
Najrozsądniejsza kolejność prac przy tym silniku
Właściwy plan jest prosty: najpierw identyfikacja silnika po VIN, potem diagnostyka i pomiar na zimno, a dopiero później decyzja o wymianie szklanek. Taka kolejność pozwala odróżnić realną potrzebę regulacji od problemu z zapłonem, fazami rozrządu lub zasilaniem.
Wolnossący Ti-VCT może długo pracować bez ingerencji, jeśli jeździ na benzynie i ma regularnie wymieniany olej. Przy LPG kontrolowałbym go częściej, natomiast w EcoBoost szczególną uwagę zwróciłbym również na historię serwisową, temperaturę pracy i jakość oleju, ponieważ wyższe obciążenie cieplne szybciej ujawnia zaniedbania.
Najważniejszy wniosek jest praktyczny: w Focusie Mk3 1.6 nie reguluje się zaworów na słuch ani śrubokrętem. Potrzebny jest dokładny pomiar, dobór właściwych szklanek i prawidłowe ustawienie rozrządu. Tylko wtedy naprawa przywraca właściwą pracę silnika zamiast maskować problem na kilka tysięcy kilometrów.
