Gdy Ford Focus 1.6 TDCi traci moc, wchodzi w tryb awaryjny albo zapisuje błąd związany z doładowaniem, jednym z pierwszych podejrzanych jest czujnik MAP. W tym artykule pokazuję, gdzie go szukać w Focusie drugiej i trzeciej generacji, jak odróżnić go od innych czujników oraz co sprawdzić przed zakupem nowej części.
Najważniejsze informacje o lokalizacji czujnika MAP
- Szukaj go po stronie dolotu, przy grubym przewodzie powietrza między intercoolerem a silnikiem.
- W Focusie Mk2 znajduje się zwykle na obudowie klapy gaszącej lub zespołu dolotowego, za przepustnicą powietrza.
- W Focusie Mk3 jest umieszczony na przewodzie ciśnieniowym albo przy kolektorze dolotowym, zależnie od wersji silnika.
- Nie pomyl go z przepływomierzem MAF, który znajduje się przy obudowie filtra powietrza.
- Przed wymianą sprawdź wiązki, nieszczelności przewodów i zabrudzenie końcówki pomiarowej.
Gdzie dokładnie jest czujnik ciśnienia doładowania w Focusie 1.6 TDCi
W Fordzie Focusie 1.6 TDCi czujnik ciśnienia doładowania, nazywany też czujnikiem MAP, znajduje się po stronie układu dolotowego. Najłatwiej namierzyć go, prowadząc wzrokiem gruby przewód powietrza od intercoolera w stronę silnika. Element, którego szukasz, jest wpięty w obudowę dolotu lub zamocowany tuż przed kolektorem ssącym.

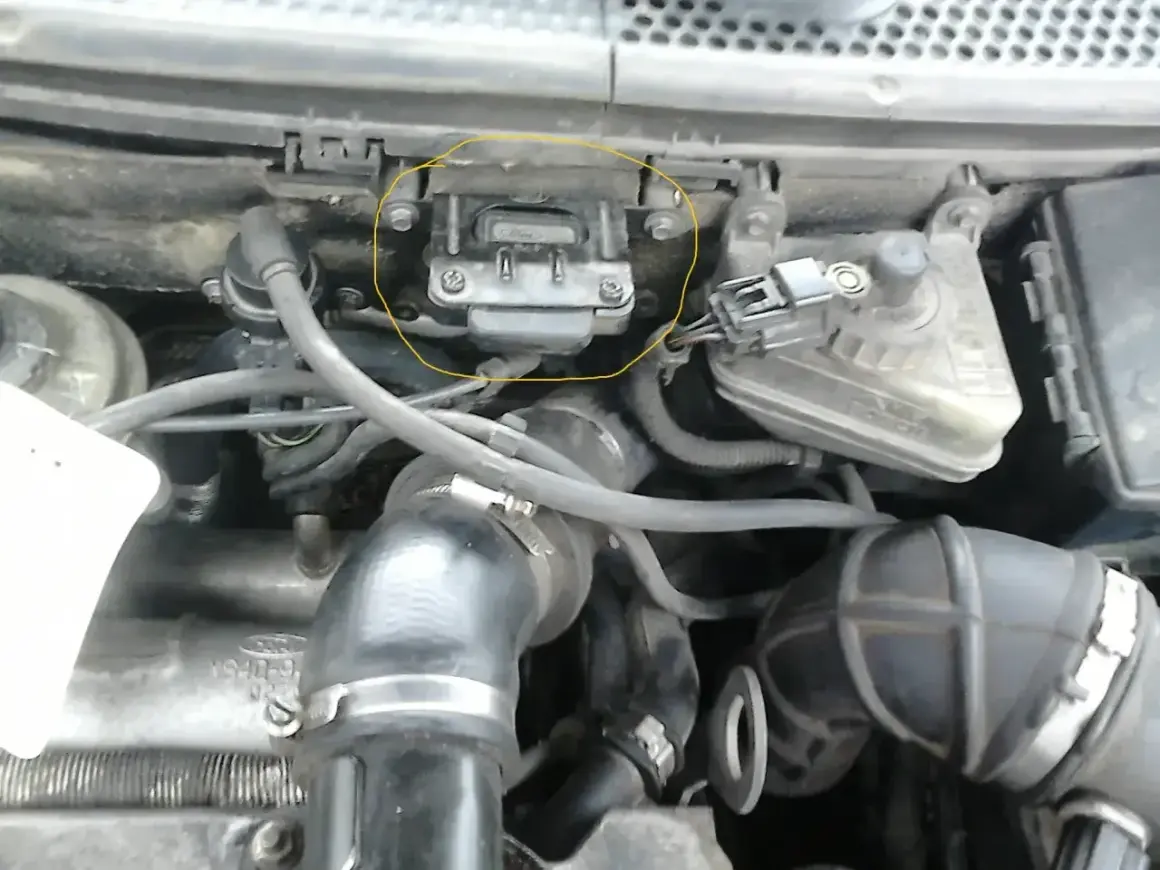

W Focusie Mk2, produkowanym od około 2004 do 2011 roku, czujnik jest zwykle osadzony w obudowie zespołu dolotowego, w pobliżu klapy gaszącej i kolektora. Patrząc od przodu samochodu, najczęściej trzeba kierować uwagę na lewą stronę silnika oraz gruby przewód doładowania. W niektórych odmianach sensor jest schowany za elementem dolotu, dlatego z góry może być widoczna przede wszystkim jego wtyczka.

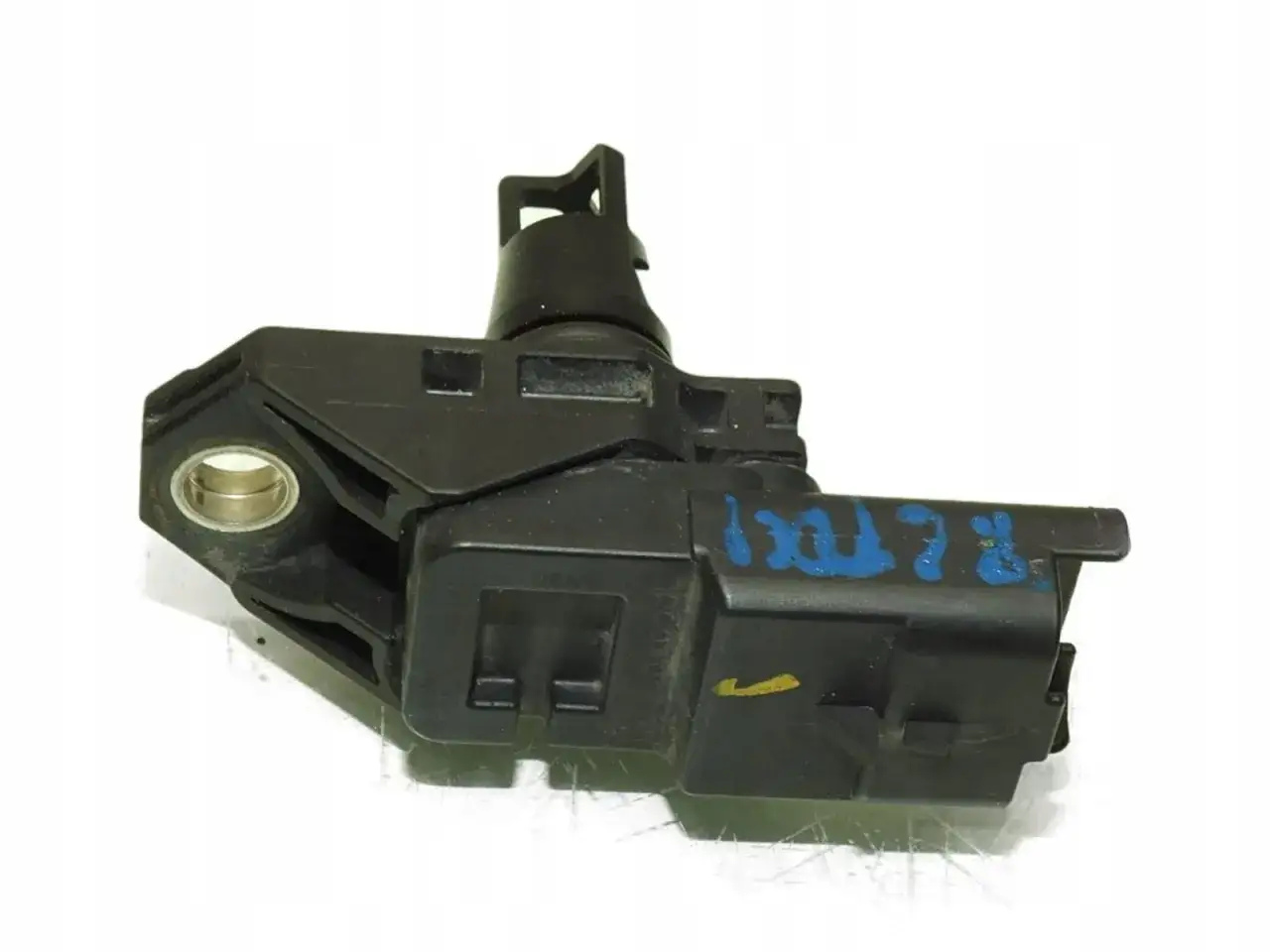

W Focusie Mk3 z silnikiem 1.6 TDCi układ jest podobny, ale dostęp i dokładna obudowa mogą się różnić. Czujnik znajdziesz za intercoolerem, po stronie powietrza sprężonego, przy przewodzie prowadzącym do kolektora lub na samym zespole dolotowym. Najbezpieczniej rozpoznać go po elektrycznej wtyczce i krótkiej końcówce pomiarowej wchodzącej do kanału powietrza.
Nie należy kierować się wyłącznie rocznikiem. Silnik 1.6 TDCi występował w kilku wersjach mocy, między innymi 90, 109, 110 i 115 KM, a zmiany osprzętu wpływały na dostęp do sensora. Przy zakupie części zawsze porównuję numer zdemontowanego czujnika, wtyczkę i dane po numerze VIN, ponieważ podobnie wyglądające elementy nie zawsze są zamienne.
Jak odróżnić czujnik MAP od pozostałych elementów dolotu
Wokół silnika 1.6 TDCi znajduje się kilka elementów, które łatwo pomylić. Czujnik MAP mierzy ciśnienie absolutne w układzie dolotowym, czyli sprawdza, jakie ciśnienie panuje za turbosprężarką. Sterownik silnika wykorzystuje ten sygnał między innymi do kontroli doładowania i dawki paliwa.| Element | Gdzie go szukać | Jak go rozpoznać |
|---|---|---|
| Czujnik MAP | Przy przewodzie doładowania, klapie gaszącej lub kolektorze | Ma wtyczkę elektryczną i końcówkę pomiarową w kanale powietrza |
| Przepływomierz MAF | Między obudową filtra powietrza a turbosprężarką | Znajduje się w przewodzie czystego powietrza, przed turbiną |
| Elektrozawór sterowania turbiną | W pobliżu turbiny lub na uchwycie przy silniku | Ma cienkie przewody podciśnienia, a nie końcówkę w kanale dolotowym |
| Czujnik różnicy ciśnień DPF | W pobliżu filtra cząstek stałych lub komory silnika | Ma dwa cienkie przewody prowadzące do układu wydechowego |
Najczęstsza pomyłka dotyczy MAF-a. Przepływomierz mierzy ilość powietrza wpływającego do silnika, natomiast MAP sprawdza ciśnienie po stronie doładowania. Odłączenie niewłaściwego czujnika może wywołać dodatkowe błędy i utrudnić późniejszą diagnozę.
Nie szukaj też sensora na samej turbosprężarce. W 1.6 TDCi zawór sterujący geometrią turbiny lub podciśnieniem jest osobnym elementem. Czujnik MAP znajduje się dalej w torze powietrza, tam gdzie sterownik może odczytać rzeczywiste ciśnienie docierające do silnika.
Jak dostać się do sensora bez niepotrzebnego demontażu
Pracę najlepiej rozpocząć na zimnym silniku. Zdejmij osłonę, jeśli występuje, i prześledź gruby przewód od intercoolera do zespołu dolotowego. W praktyce często trzeba odsunąć fragment przewodu lub zdemontować niewielką osłonę, ale wyjmowanie akumulatora czy całego kolektora zwykle nie jest potrzebne.
- Wyłącz zapłon i odczekaj kilka minut.
- Oczyść okolice czujnika, żeby brud nie dostał się do dolotu.
- Odepnij wtyczkę, naciskając jej blokadę, a nie ciągnąc za przewody.
- Odkręć śrubę lub śruby mocujące, najczęściej typu Torx.
- Delikatnie wyjmij sensor, zwracając uwagę na uszczelkę O-ring.
- Przy montażu sprawdź, czy uszczelka jest elastyczna i prawidłowo ułożona.
Nie skrobię końcówki śrubokrętem i nie przedmuchuję jej mocnym strumieniem sprężonego powietrza. Membrana pomiarowa jest delikatna, a uszkodzenie jej mechanicznie może zakończyć się wymianą sprawnego wcześniej podzespołu.
Objawy awarii i sposób sprawdzenia czujnika
Uszkodzony lub zabrudzony MAP może powodować spadek mocy, nierówne przyspieszanie i przechodzenie silnika w tryb awaryjny. Kierowca często opisuje to jako nagłe „odcięcie turbiny”. Po wyłączeniu i ponownym uruchomieniu silnika problem może chwilowo zniknąć, ale wraca przy mocniejszym obciążeniu.
Możliwe są również trudności z rozruchem, większe zadymienie, wyższe spalanie i opóźniona reakcja na pedał gazu. W pamięci sterownika mogą pojawić się kody z grupy P0105-P0108 albo P0236, jednak sam kod nie przesądza jeszcze o uszkodzeniu czujnika. Taki sam efekt daje pęknięty przewód intercoolera, nieszczelny O-ring, problem z EGR-em lub sterowaniem turbiną.
Najprostsza kontrola polega na odczytaniu parametrów bieżących przez tester diagnostyczny. Przy włączonym zapłonie i wyłączonym silniku wskazanie MAP powinno być zbliżone do ciśnienia atmosferycznego, zwykle około 95-103 kPa, zależnie od pogody i wysokości nad poziomem morza. Jeżeli odczyt jest skrajnie niski, zerowy albo nie zmienia się podczas dodawania gazu, trzeba sprawdzić sensor i jego instalację.
Trzeba pamiętać, że tester często pokazuje ciśnienie absolutne. Oznacza to, że przy doładowaniu nie zawsze zobaczysz wartość odpowiadającą ciśnieniu „ponad atmosferę”. Różnica między odczytem bezwzględnym a atmosferycznym to rzeczywiste doładowanie, dlatego nie warto oceniać turbiny na podstawie jednej liczby bez znajomości jednostek.
Co sprawdzić przed zakupem nowego czujnika
Wymiana MAP-a ma sens dopiero po wykluczeniu prostszych przyczyn. Ja zaczynam od oględzin grubych przewodów między turbosprężarką, intercoolerem i kolektorem. Ślady oleju przy łączeniu, syczenie podczas przyspieszania albo pęknięcie plastikowego króćca często wskazują na nieszczelność układu doładowania, a nie na awarię elektroniki.
- Sprawdź, czy wtyczka nie jest zaśniedziała i czy przewody nie są przetarte.
- Obejrzyj uszczelkę czujnika oraz gniazdo w obudowie dolotu.
- Porównaj odczyt MAP z ciśnieniem atmosferycznym przy wyłączonym silniku.
- Skontroluj przewody intercoolera i opaski, szczególnie w miejscach zaolejenia.
- Przed zamówieniem części dopasuj ją po VIN lub numerze znajdującym się na starym sensorze.
Sam czujnik zwykle nie należy do najdroższych elementów, ale najtańszy zamiennik bez zgodności parametrów może przynieść więcej problemów niż korzyści. Orientacyjnie diagnostyka komputerowa kosztuje w Polsce około 80-200 zł, a wymiana sensora w niezależnym warsztacie najczęściej zamyka się w 50-150 zł za robociznę. Cena części zależy od producenta i wersji silnika, dlatego ważniejsza od samej kwoty jest prawidłowa identyfikacja.
Po montażu dobrze skasować zapisane błędy i wykonać jazdę próbną z odczytem parametrów. Jeżeli nowy czujnik nie rozwiąże problemu, nie wymieniałbym kolejnych elementów w ciemno. Wtedy trzeba sprawdzić szczelność dolotu, pracę EGR-u, podciśnienie i regulację turbiny.
Najkrótsza droga do właściwej diagnozy w Twoim Focusie
W większości Fordów Focusów 1.6 TDCi czujnik ciśnienia doładowania znajduje się przy dolocie za intercoolerem, na obudowie klapy gaszącej, kolektorze lub grubym przewodzie powietrza. Zlokalizowanie go po torze przewodu jest pewniejsze niż szukanie według samego wyglądu komory silnika, ponieważ osprzęt różni się między generacjami i wersjami mocy.
Jeżeli widzisz sensor z wtyczką elektryczną w kanale sprężonego powietrza, jesteś prawdopodobnie we właściwym miejscu. Zanim go wymienisz, sprawdź jednak zabrudzenie, przewody, uszczelnienie i odczyt diagnostyczny. W tym układzie nieszczelny przewód potrafi udawać uszkodzony MAP, a prawidłowa kolejność kontroli pozwala uniknąć niepotrzebnych kosztów.
